英寸规格拖车牵引连接闸板结构设计

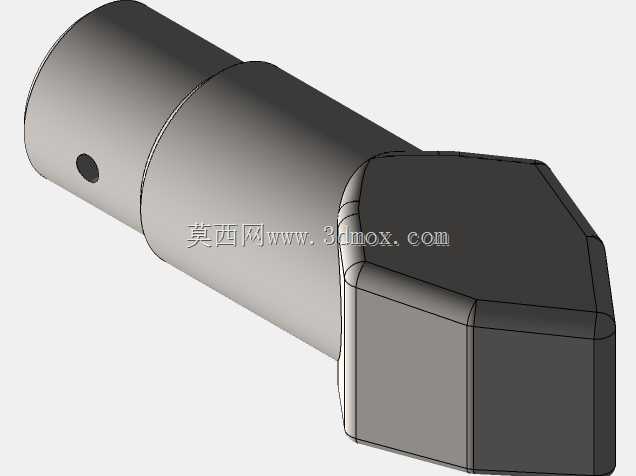

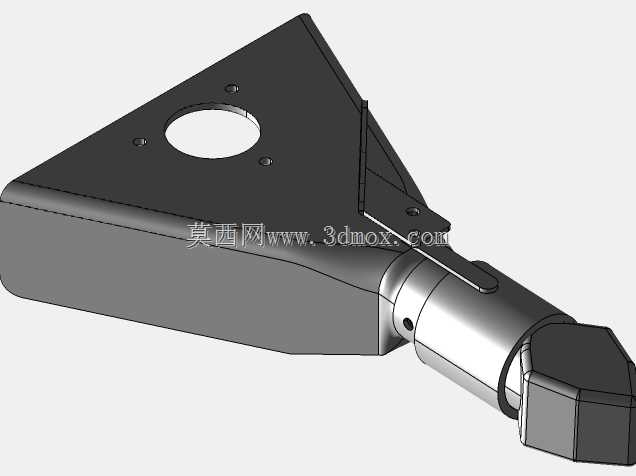

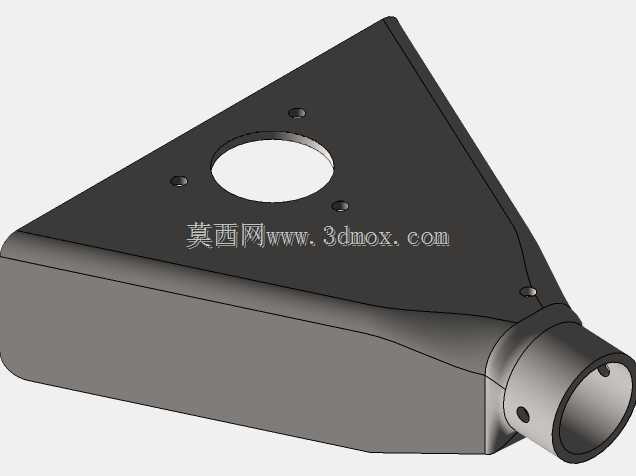

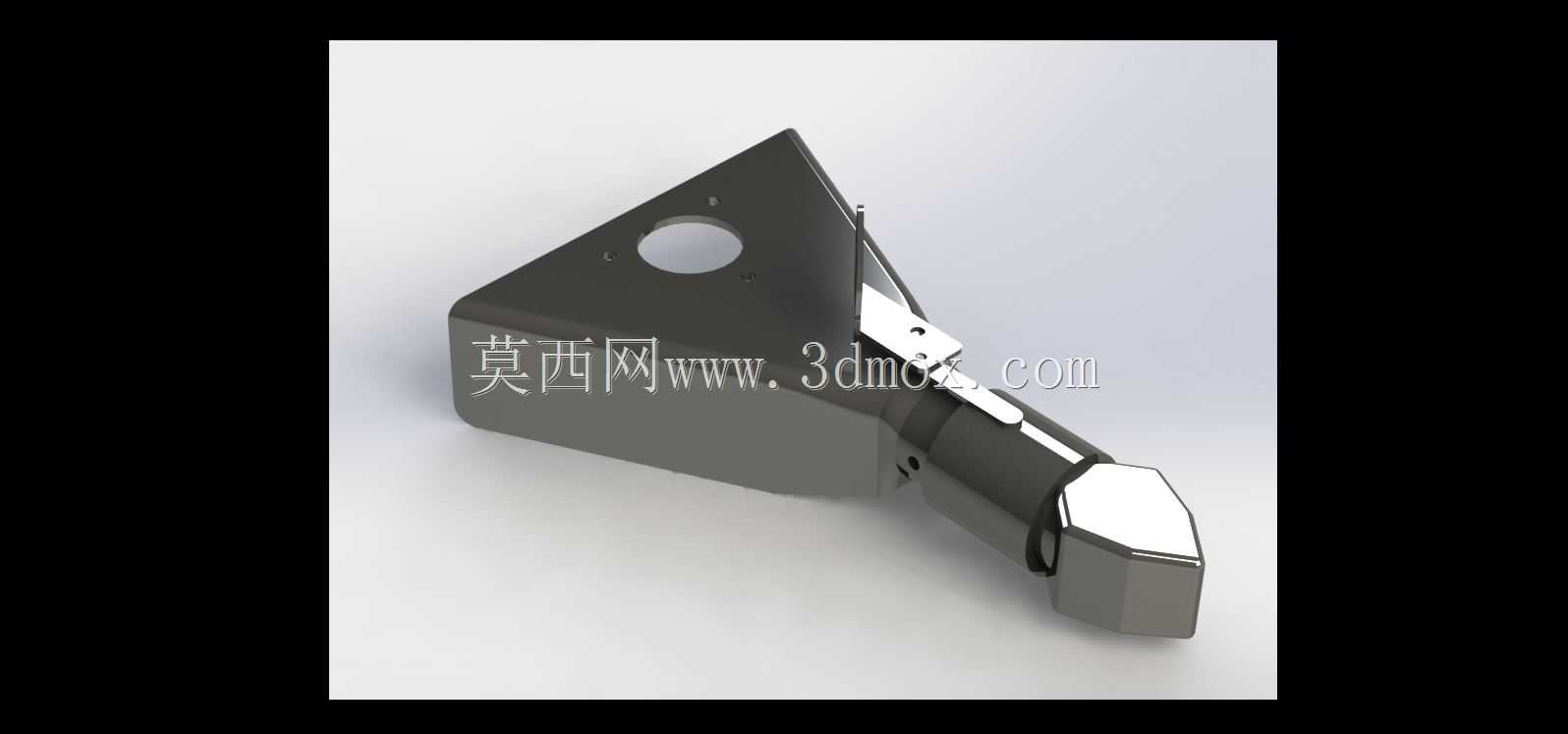

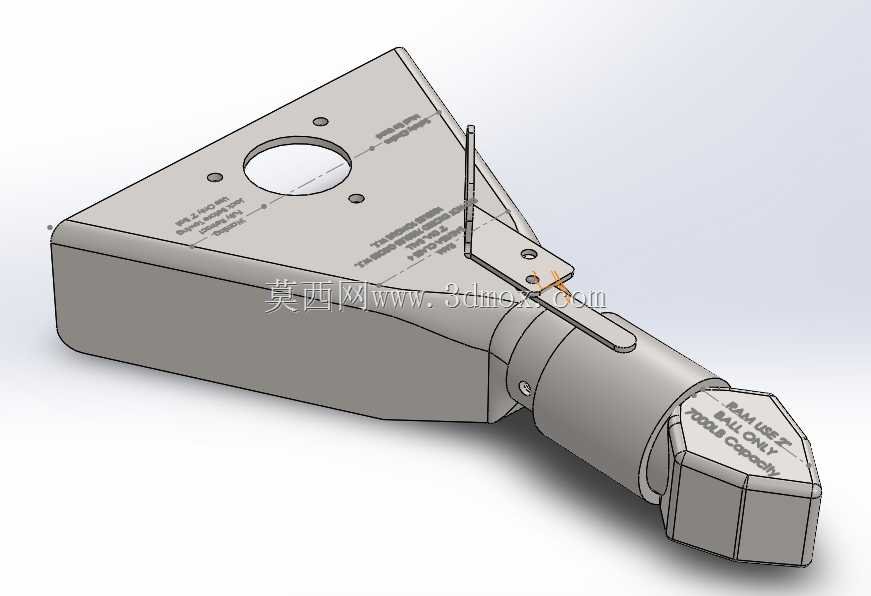

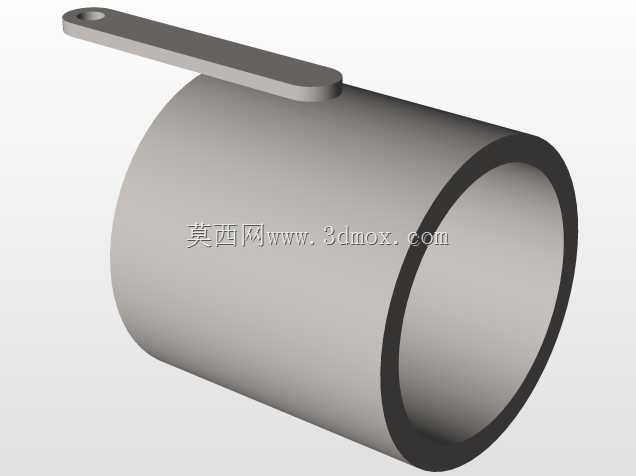

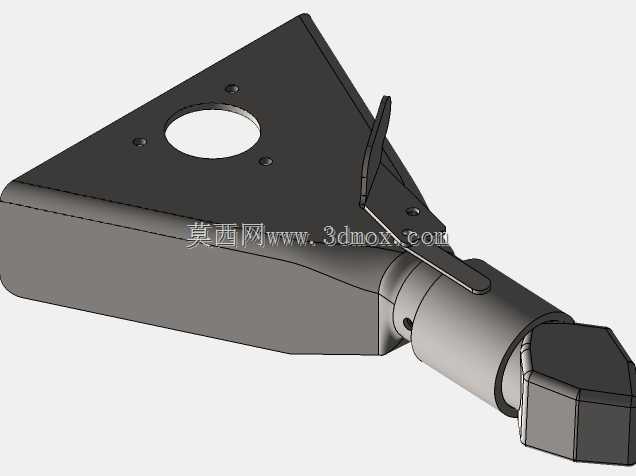

该闸板结构是专为拖挂类设备研发的牵引连接核心部件，主要应用于轻型拖挂车辆、小型农用拖斗、户外露营拖挂装备等场景的牵引挂接环节，承担着牵引车与拖挂单元之间的动力传递、脱挂防护、姿态适配的核心作用，是拖挂系统中保障行驶安全的关键受力部件。在实际使用场景中，该部件安装于牵引车尾部的牵引基座位置，通过端部的球头连接结构与拖挂端的球罩配合，能够在车辆行驶过程中适配拖挂单元相对于牵引车的上下俯仰、左右转向角度偏移，避免刚性连接带来的结构应力集中，同时在非铺装路面行驶时，可缓冲路面颠簸带来的纵向冲击，降低牵引结构的疲劳损坏风险。从功能特性来看，该结构集成了挂接锁定、防脱保险、间隙补偿多重功能，主体楔形闸板部分承担主要的牵引拉力传递，侧面设置的弹性柱塞结构可在挂接完成后自动卡入球头锁止位，避免行驶过程中因震动导致锁止机构松脱，外置的扳动式挂接拨杆可实现单人快速挂接与脱卸操作，无需额外辅助工具，端部的球头连接端标注了额定牵引承载能力，可适配对应吨位的拖挂负载使用。在设计思路上，该结构优先考虑受力合理性与使用便捷性，主体闸板采用楔形渐变截面设计，从牵引端到安装端逐步加厚，匹配拉力传递过程中的应力分布规律，安装端设置的多个定位安装孔可适配不同规格的牵引安装基座，预留的中心大孔用于穿装主固定销轴，周边小孔用于安装防转定位销，避免部件在长期受力过程中出现转动移位；连接球头与主体杆部采用一体化过渡设计，减少应力集中点，球头表面做硬化处理，降低长期摩擦带来的磨损量，锁止柱塞内置复位弹簧，可在挂接时自动回弹锁止，同时预留手动解锁的操作空间，兼顾自动锁止的安全性与手动操作的便利性。在安装边界方面，该部件的主体楔形闸板宽度适配主流轻型牵引车的尾部安装位尺寸，安装孔位间距符合通用牵引装置的安装标准，整体轴向长度预留了足够的安全间隙，避免转向过程中与牵引车尾部结构发生干涉，球头的伸出长度可保证拖挂端在最大转向角度下不会与牵引基座发生磕碰，各活动部件的运动行程均做了限位设计，避免操作过程中出现部件脱出的问题，整体结构在满足承载强度要求的前提下尽可能压缩了外形尺寸，减少了尾部突出量，降低车辆通行时的剐蹭风险。
