带双旋塞阀的工业注油润滑装置结构

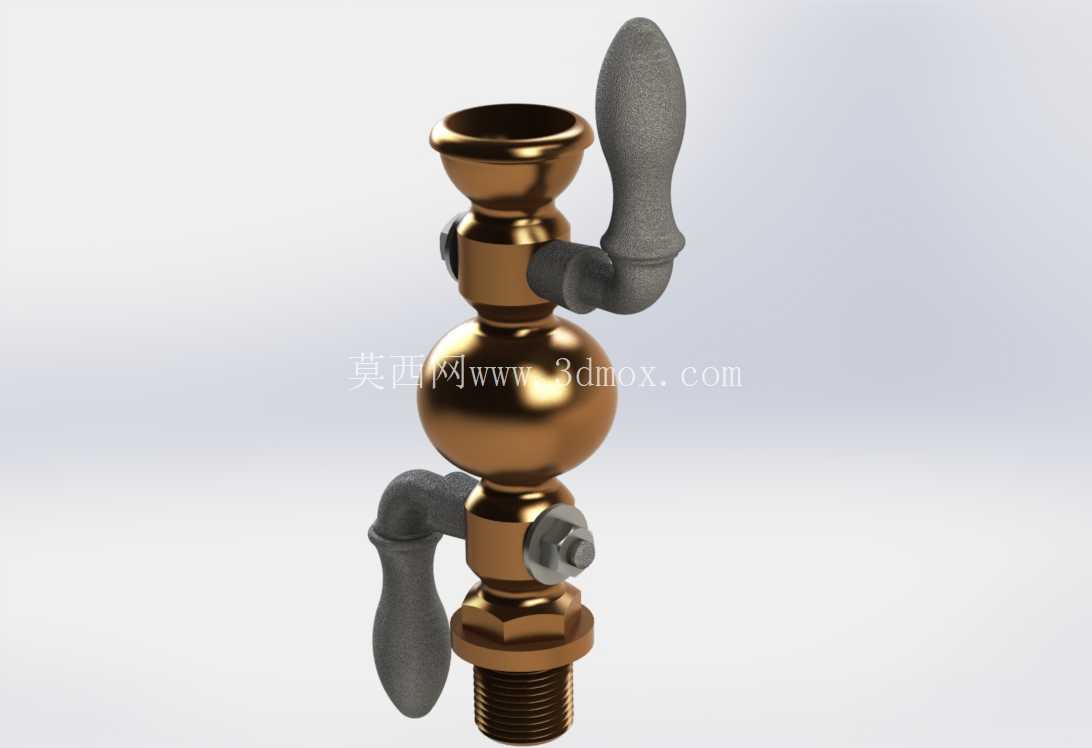

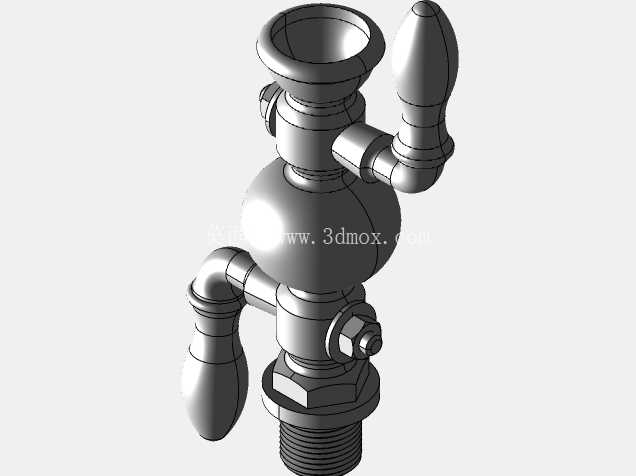

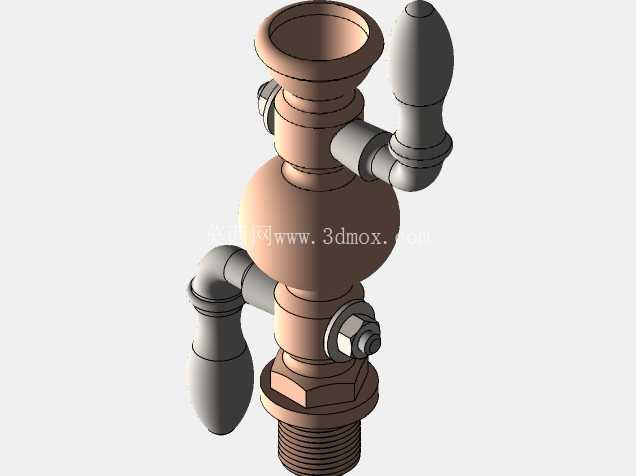

　　这款带双旋塞阀的注油润滑装置，主要应用在中小型工业设备的集中润滑点位补油场景，常见于老式机床、纺织机械、小型冲压设备的日常运维润滑环节，也可适配部分固定式动力机械的轴承座、滑动导轨面的定期注油作业，替代传统的手持式油枪单点注油模式，减少运维人员反复拆装油嘴的操作步骤。从结构设计来看，装置主体采用中空球形腔体作为储油过渡容腔，腔体两侧对称布置两个带红色操作手柄的旋塞阀，可独立控制两条注油支路的通断，单路注油时不会出现另一侧油路反渗漏油的问题，阀体与主体腔体采用螺纹旋合加密封垫的连接结构，日常拆解清理油路积垢时无需专用工具，徒手即可完成拆装维护。

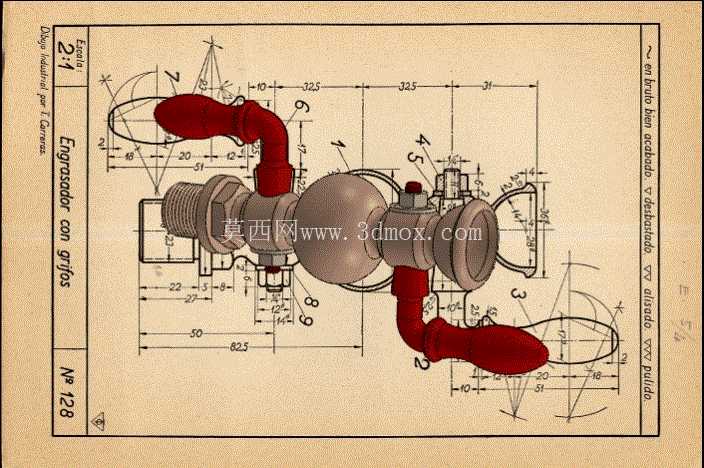

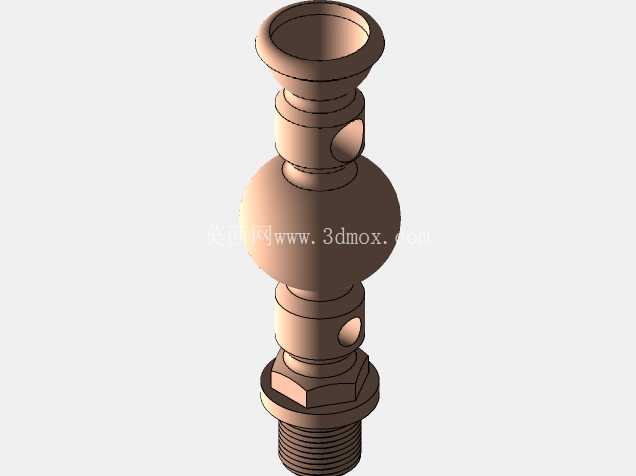

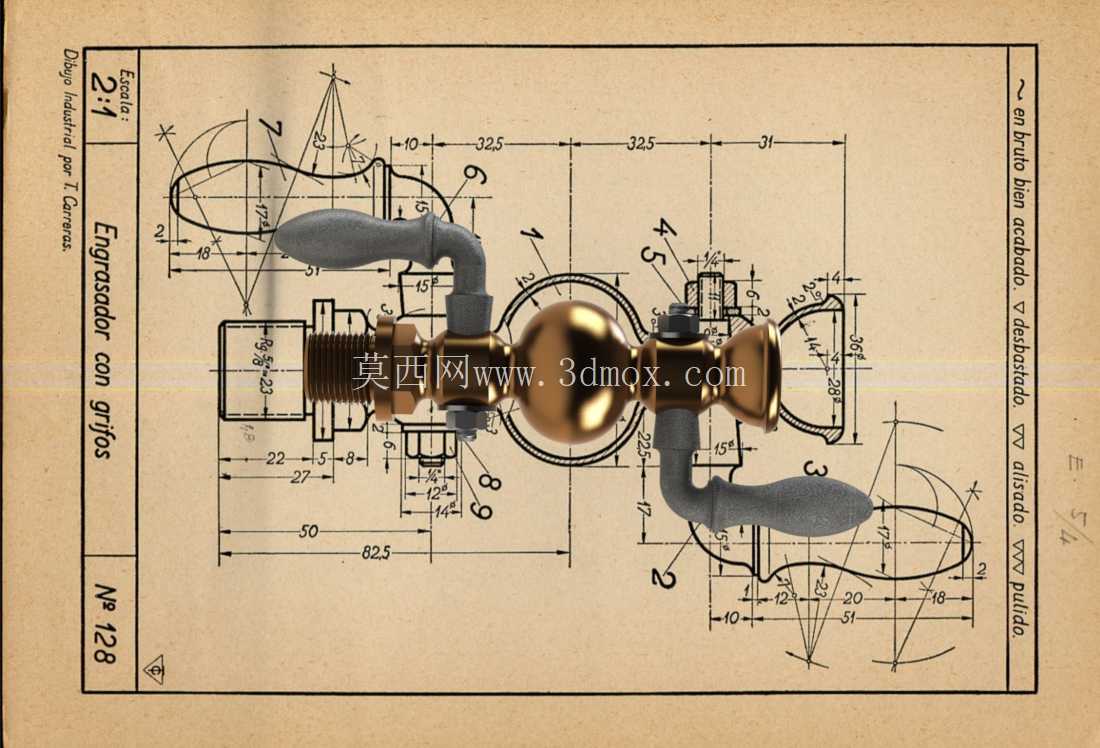

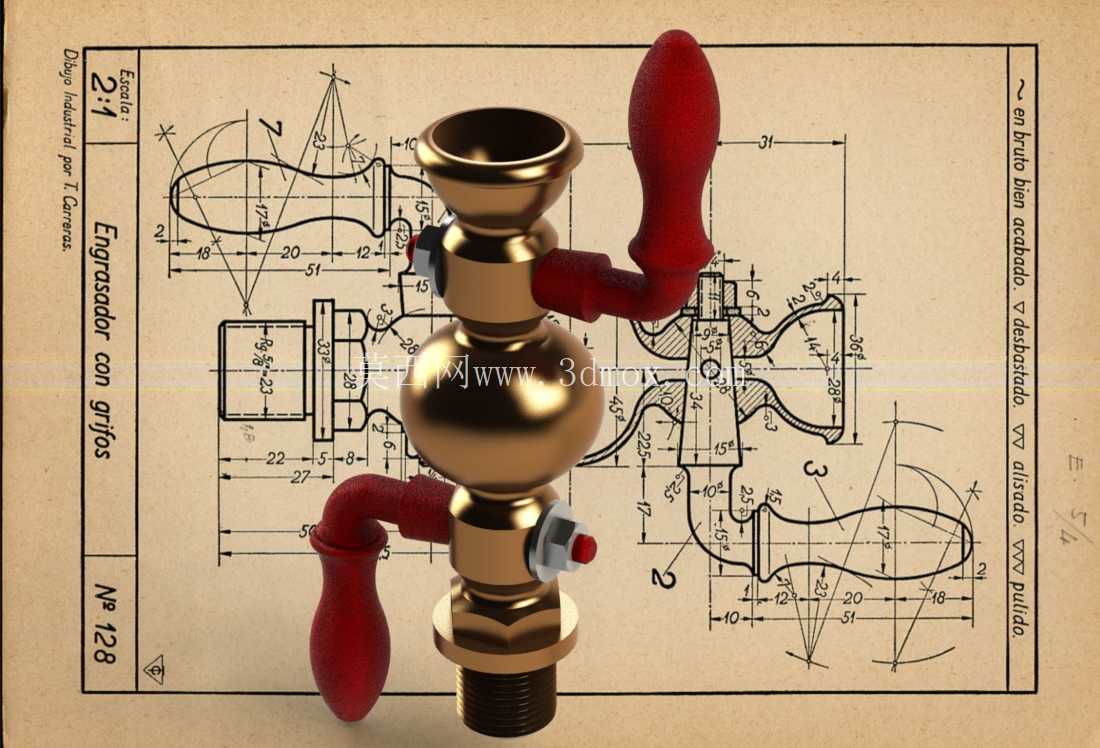

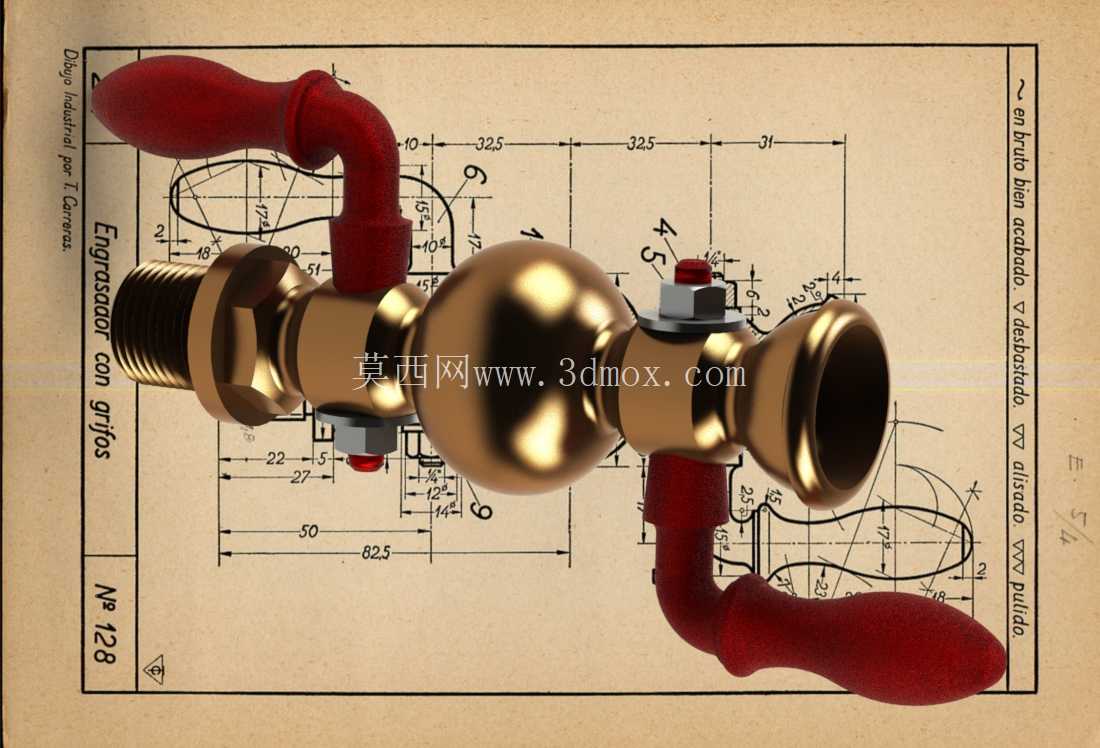

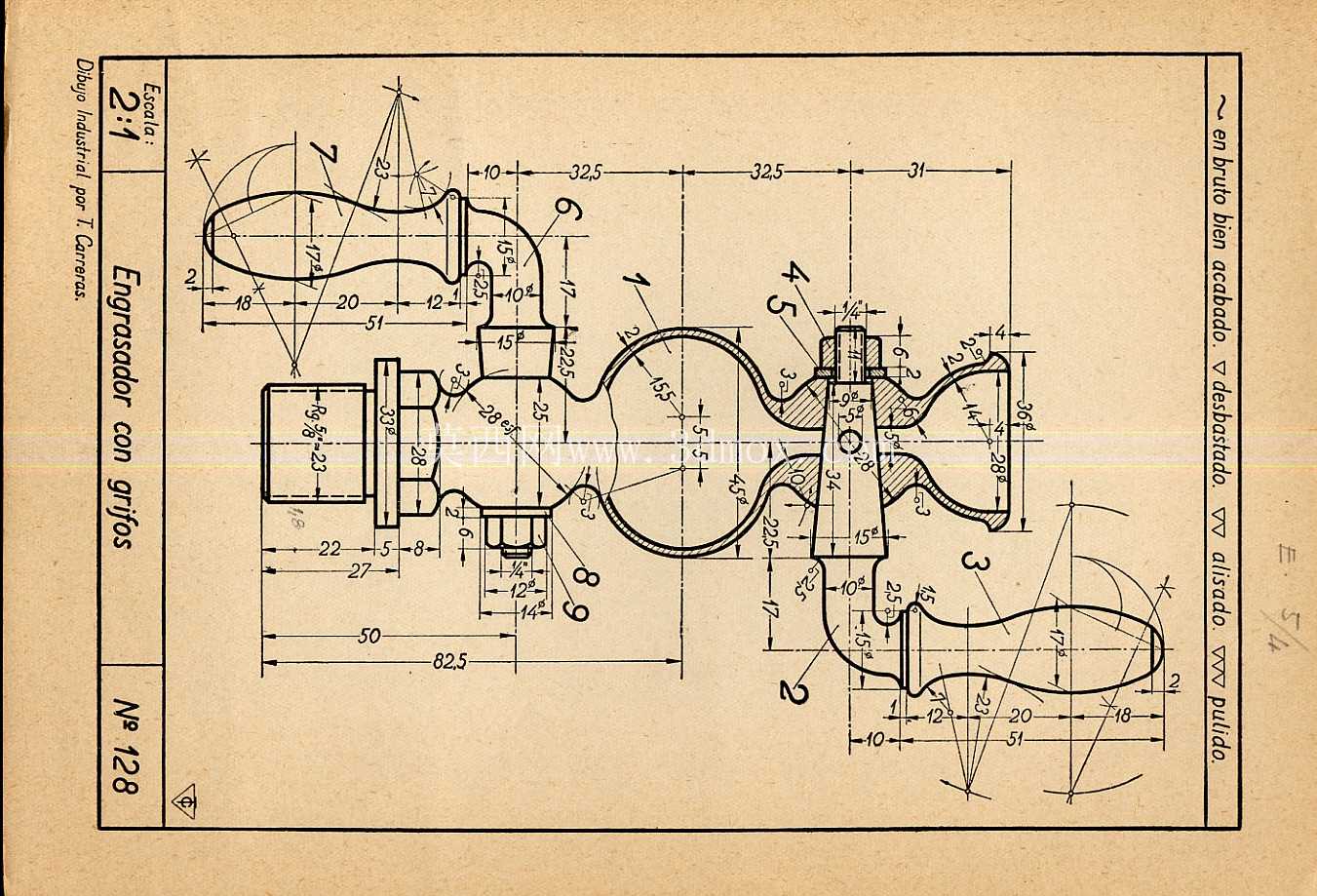

　　主体腔体一端加工有外螺纹连接段，可直接对接设备预留的内螺纹注油口，螺纹段根部设计有六角拧动面，安装时可用普通活动扳手卡紧施力，避免安装过程中阀体受力变形；另一端为敞口对接结构，可匹配标准规格的油杯或者压力注油管路，敞口处的密封面做了精车处理，平面度控制在0.05mm以内，对接后无需额外添加密封胶即可实现无渗漏密封。从安装边界尺寸来看，装置总长度沿主轴线方向为62.5mm，主体球形腔体最大外径为32.5mm，两侧旋塞阀手柄展开后最大横向尺寸为31mm，垂直于主轴线方向的总高度为50mm，安装时仅需要在设备壁面预留直径18mm的螺纹安装孔，周边35mm范围内无其他突出构件即可完成装配，不会和设备周边的管线、防护罩产生运动干涉。

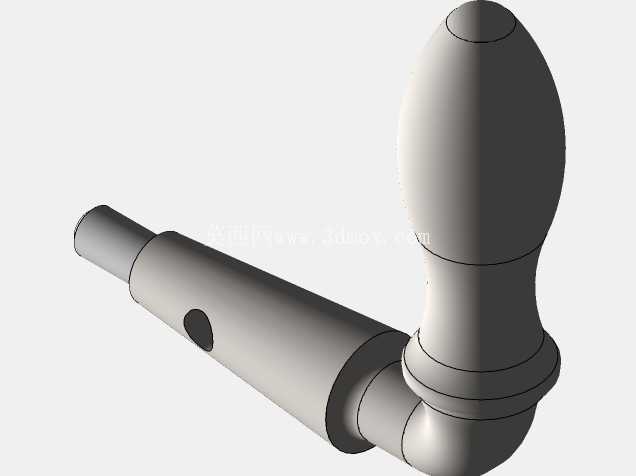

　　设计过程中特意将两个旋塞阀的操作手柄朝向斜下方布置，操作时手部不会被设备本体的突出结构磕碰，手柄表面做了圆弧过渡处理，冬季戴劳保手套操作时也不会出现打滑脱手的问题。油路通道的最小通径设计为6mm，可适配粘度在10-1000cst范围的工业润滑油、润滑脂，注油过程中不会因为油脂粘度过高出现油路堵塞的问题，腔体内部所有转角位置都做了R2以上的圆弧过渡，避免油脂在腔体内残留积碳，长期使用后也不会出现油路通径变小的情况。在实际运维场景中，这类双出口注油装置可同时给两个相邻的润滑点位供油，比如给同一根轴的两个轴承座同步注油，能保证两个点位的注油压力一致，避免单侧注油过多导致密封件被油压冲坏，也能减少单侧缺油导致的轴承异常磨损。

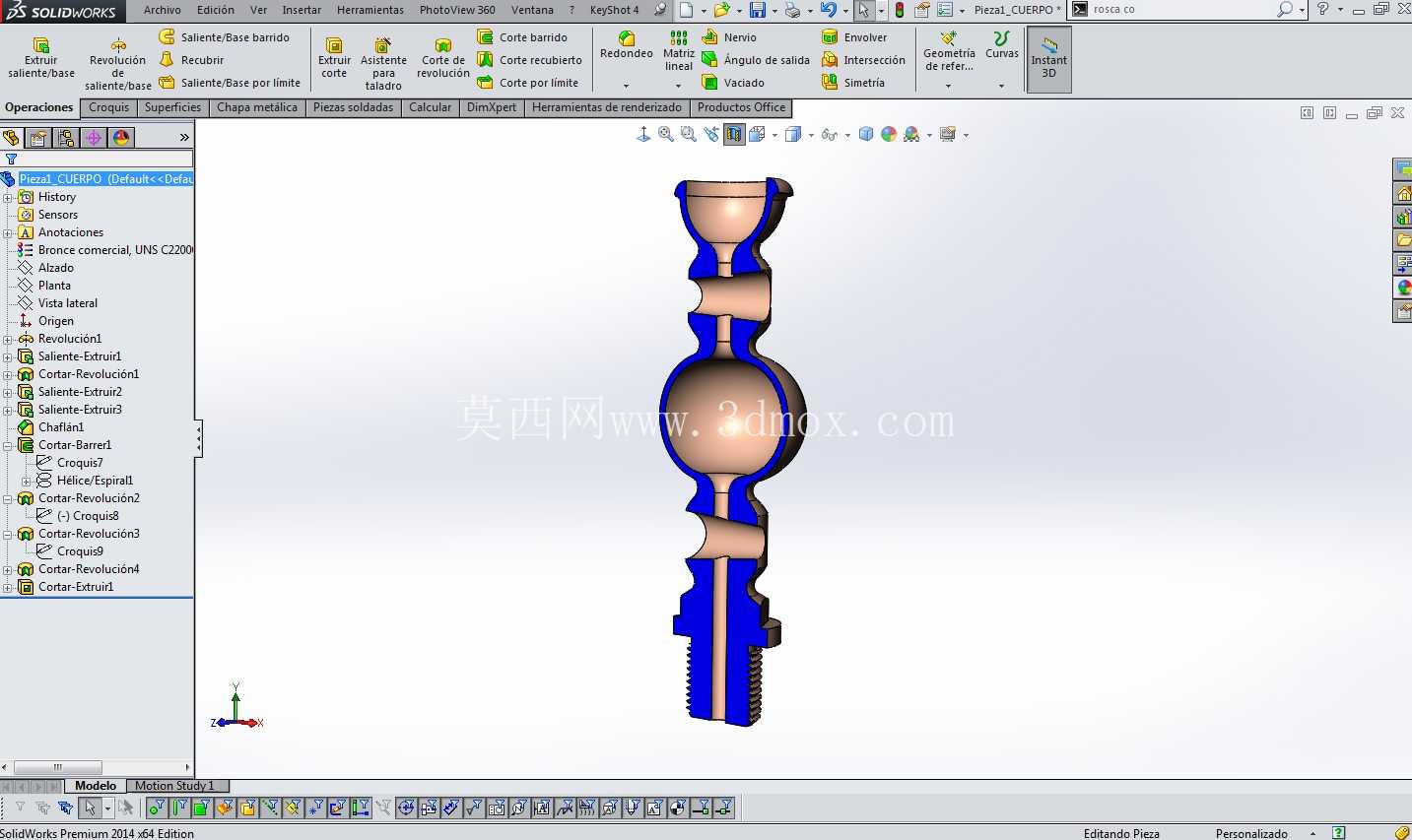

　　装置的所有金属构件表面都做了镀镍防锈处理，在潮湿多粉尘的车间环境下长期使用也不会出现锈蚀卡滞的问题，旋塞阀的阀芯采用锥面密封结构，密封锥面的粗糙度达到Ra0.8，开关操作的扭矩控制在0.5N·m以内，长期频繁开关也不会出现密封面磨损漏油的情况。和传统的单口注油嘴相比，这款装置的双阀独立控制结构可以在不拆卸主油路的情况下，单独关闭某一条支路进行维护，比如某一侧的注油管路出现堵塞时，关闭对应侧的旋塞阀即可进行疏通作业，另一侧的润滑系统仍然可以正常工作，不会因为单路故障导致整台设备的润滑系统停机。在三维建模过程中，所有配合面的尺寸公差都按照机械设计手册的推荐值选取，螺纹配合采用H7/g6的间隙配合，密封面采用H7/h6的过渡配合，加工时无需特殊工艺即可满足装配要求，普通的卧式车床即可完成所有金属零件的加工，加工成本仅为同类进口注油装置的三分之一左右，非常适合中小型设备制造厂做配套件使用，也适合设备运维单位做备件替换使用。
