铣床用装配旋转卡盘夹具结构

在常规立式铣床的中小批量零件加工场景里，经常会遇到需要周向等分或者连续角度进给的滑块类、轴套类零件加工需求，这类零件如果采用平口钳直接装夹，每次转动角度都需要重新打表找正，不仅辅助工时占比高，角度公差也很难稳定控制在工艺要求范围内，这款旋转卡盘夹具就是针对这类加工痛点设计的铣床配套工装。

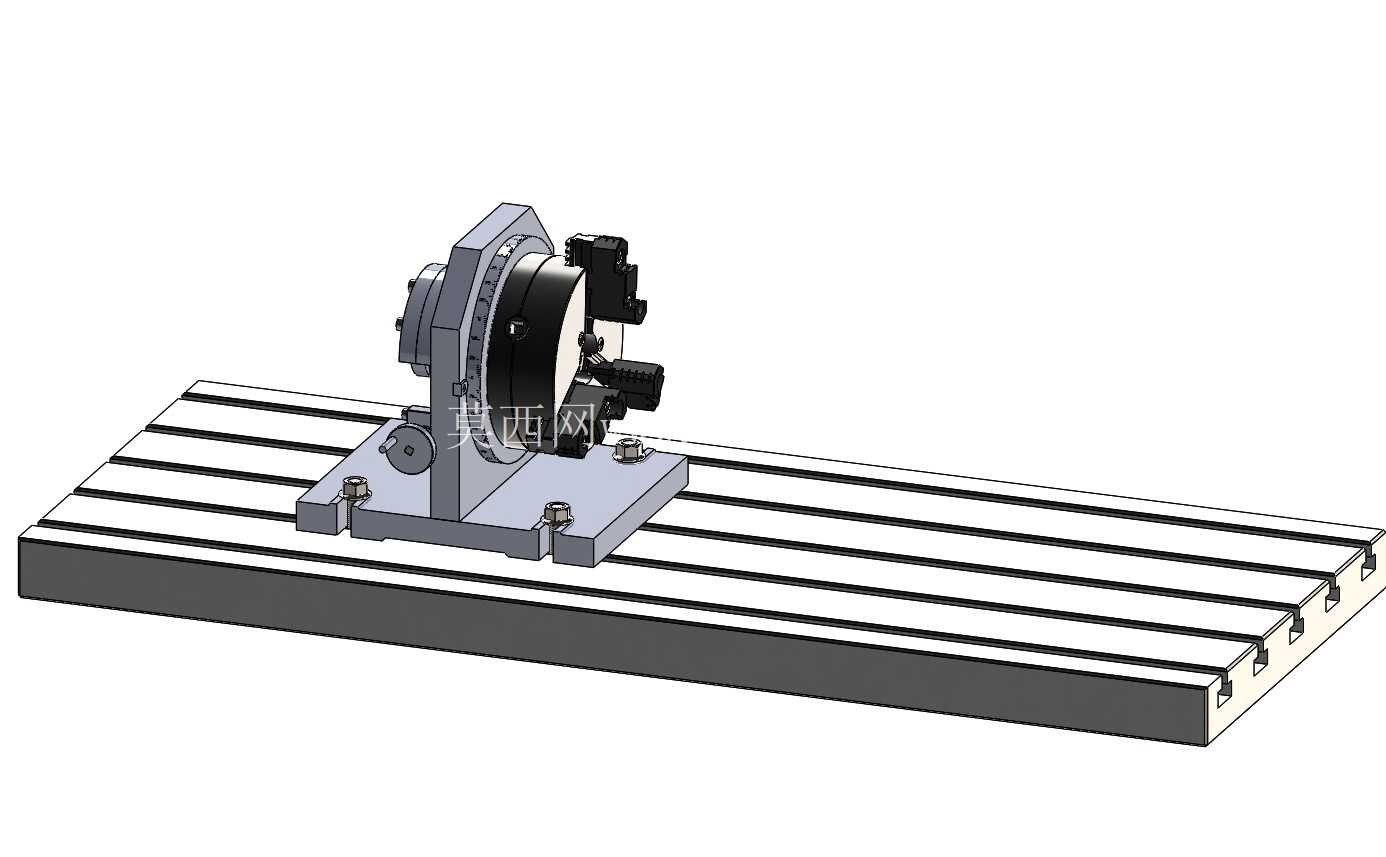

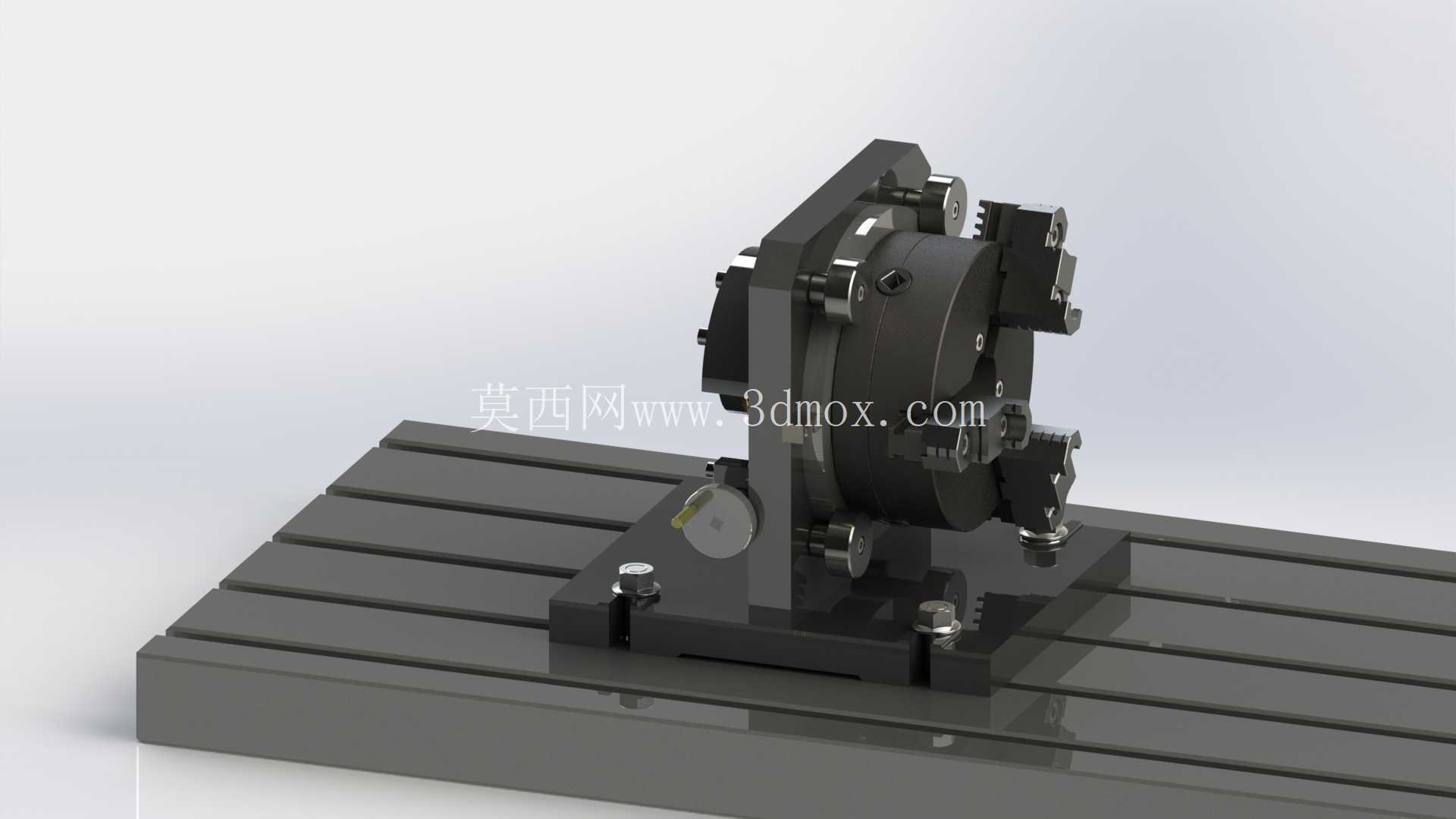

从安装边界来看，整套夹具的底座完全适配标准铣床工作台的T型槽间距，底座上的两个压紧螺栓位置刚好对应T型槽的常用跨距，不需要额外制作过渡转接板，直接用T型螺栓就能把夹具固定在工作台面上，安装后底座上平面与工作台面的平行度可以控制在0.02mm以内，不需要额外的刮研调整就能满足初始安装精度要求。夹具整体的横向安装尺寸不超过240mm，纵向伸出底座的高度控制在180mm范围内，不会和铣床的主轴套筒、导轨护板产生运动干涉，适配X5032、X6132等常用型号的升降台铣床安装使用。

功能层面上，这款夹具的核心作用和通用分度头一致，但结构比万能分度头更紧凑，专门针对需要周向进给的滑块类零件做了结构优化。卡盘部分采用三爪自定心的卡紧结构，卡爪的行程范围可以覆盖直径20mm到120mm的工件装夹，卡紧后工件的径向跳动量可以控制在0.015mm以内，满足铣削平面、沟槽、等分槽的加工精度要求。旋转部分采用蜗轮蜗杆传动结构，传动比设置为1:90，转动手轮一圈卡盘对应转动4°，手轮上带刻度盘，最小刻度值为1′，可以实现精确的角度分度，既可以完成等分槽、等分平面的分度加工，也可以配合铣床的纵向进给实现螺旋槽的连续铣削加工，和分度头相比，这款夹具的卡盘直接固定在旋转主轴端，没有额外的长主轴悬伸，刚性更好，铣削时的振动更小，可以承受更大的吃刀量。

设计思路上，整套结构没有采用复杂的功能集成，所有零件都围绕“装夹稳定、分度可靠、安装便捷”三个核心需求展开。底座采用整体铸铁结构，壁厚设置为12mm，内部加设十字加强筋，保证装夹重型工件时底座不会产生变形；旋转主轴采用40Cr材质调质处理，轴颈部分高频淬火硬度达到HRC48-52，和底座上的铜套配合，长期使用也不会出现磨损间隙；蜗杆端设置了锁紧机构，分度完成后可以直接扳动锁紧手柄把旋转主轴锁死，避免铣削过程中主轴受力转动导致工件报废；卡盘和主轴的连接采用短锥法兰结构，定位精度高，拆卸方便，如果需要装夹异形工件，也可以快速更换成专用卡爪或者花盘，拓展装夹范围。

实际使用时，工人只需要先把夹具固定在铣床工作台上，打表校正卡盘端面和主轴的跳动，就可以装夹工件，根据加工需要转动手轮调整到对应角度，锁紧后即可开始铣削，不需要每次都重新找正工件的周向位置，对于小批量多品种的加工场景，能把装夹找正的辅助时间缩短60%以上，而且因为卡盘的自定心特性，工件装夹后的同轴度一致性更好，批量加工的零件尺寸稳定性更高。和传统的分度头相比，这款夹具没有配备尾座顶尖，更适合装夹长度较短的滑块类、盘类零件，不会因为尾座的干涉影响工件侧面的加工，对于需要在工件多个周向面上铣削沟槽、平面的工序，加工可达性更好。

整套结构的所有润滑点都设置在易操作的位置，蜗杆轴端、主轴铜套处都预留了注油孔，日常维护只需要定期注入锂基脂就能保证转动顺畅，没有复杂的液压、气动元件，故障率低，适合车间现场的粗放使用环境，即使是操作经验不算丰富的铣床工人，也能快速掌握使用方法，不需要专门的复杂培训。
