导柱式弯曲冲压复合工装结构

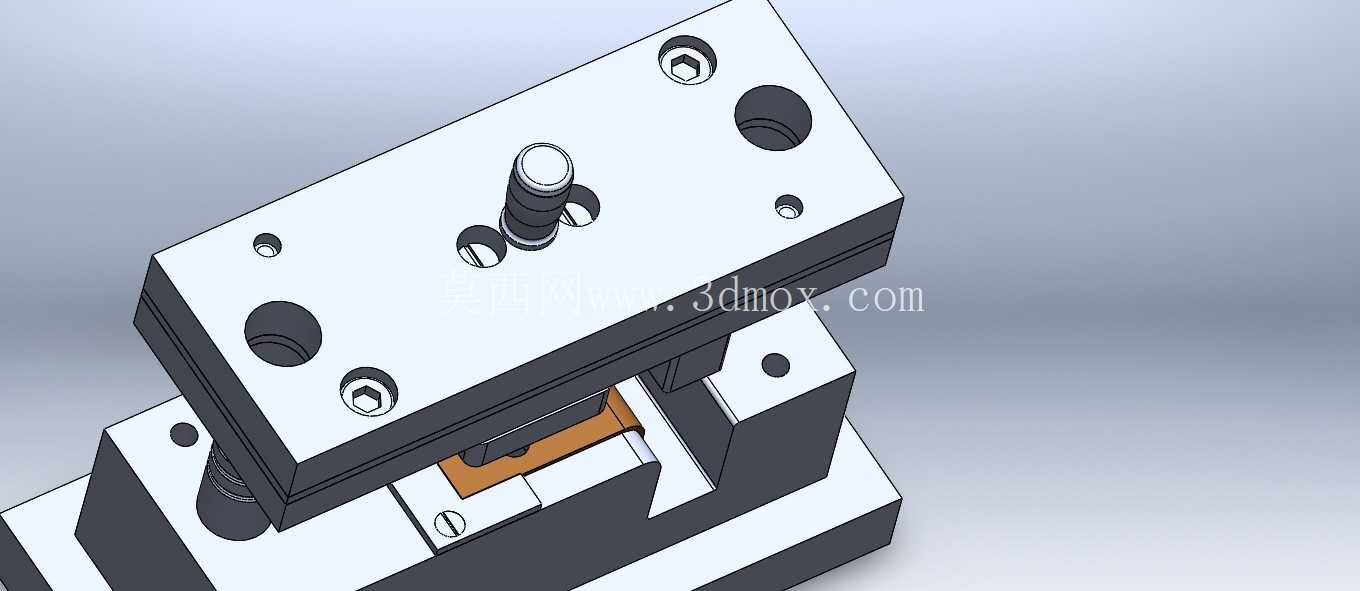

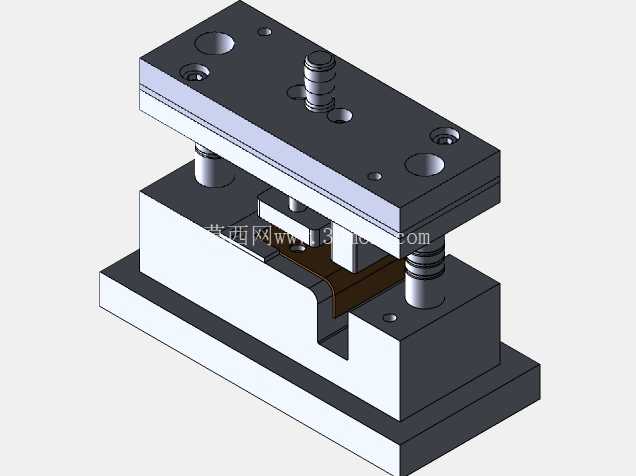

这套弯曲冲压复合工装主要面向中小尺寸金属薄板类零件的折弯成型工序，常见于五金冲压车间的小批量多品种生产场景，也可适配自动化冲压线的单机工位使用，针对需要单侧折弯同时保证成型面无压痕的薄壁零件加工需求设计，替代传统单工序弯曲模需要多次定位、多次冲压的作业模式，减少工件周转过程中的定位误差累积。整套工装采用标准四柱导柱模架作为承载基础，上下模座通过四根对称布置的滑动导柱实现合模导向，导柱与导套采用间隙配合，配合精度控制在H7/h6区间，可承受连续冲压过程中的侧向力偏移，避免上下模啃模问题，模座整体采用铸铁材质加工，具备足够的刚性储备，即使在160吨以下开式压力机上安装使用，也不会因为冲压力波动出现模座变形问题。

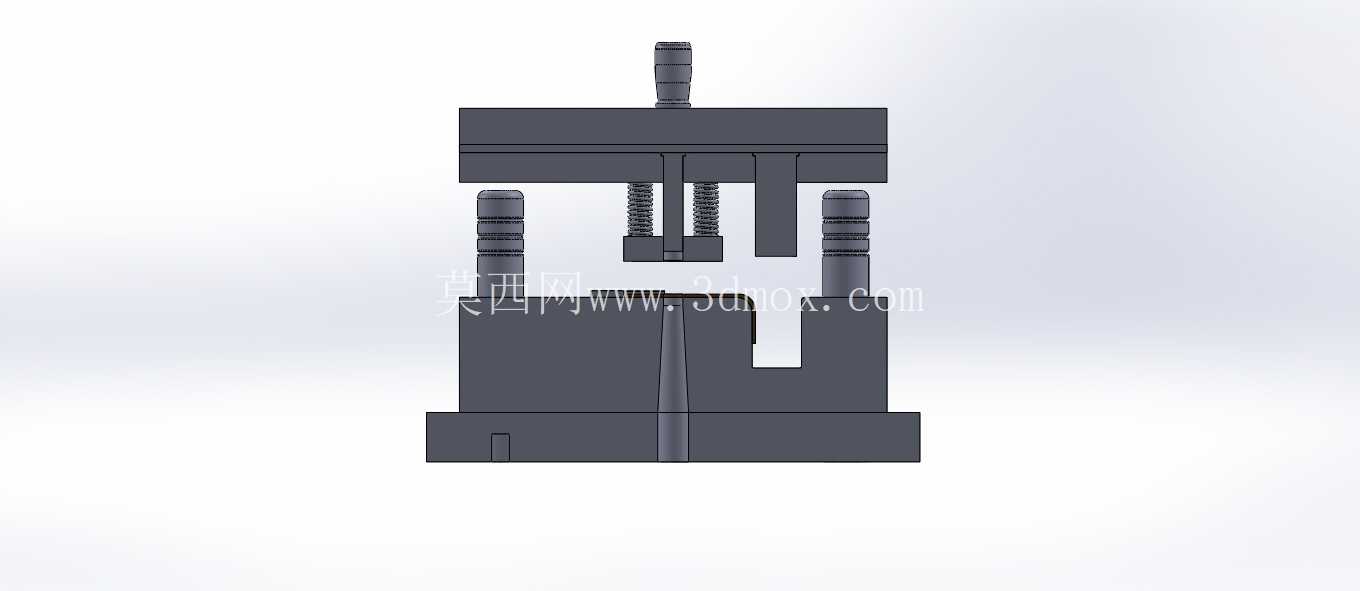

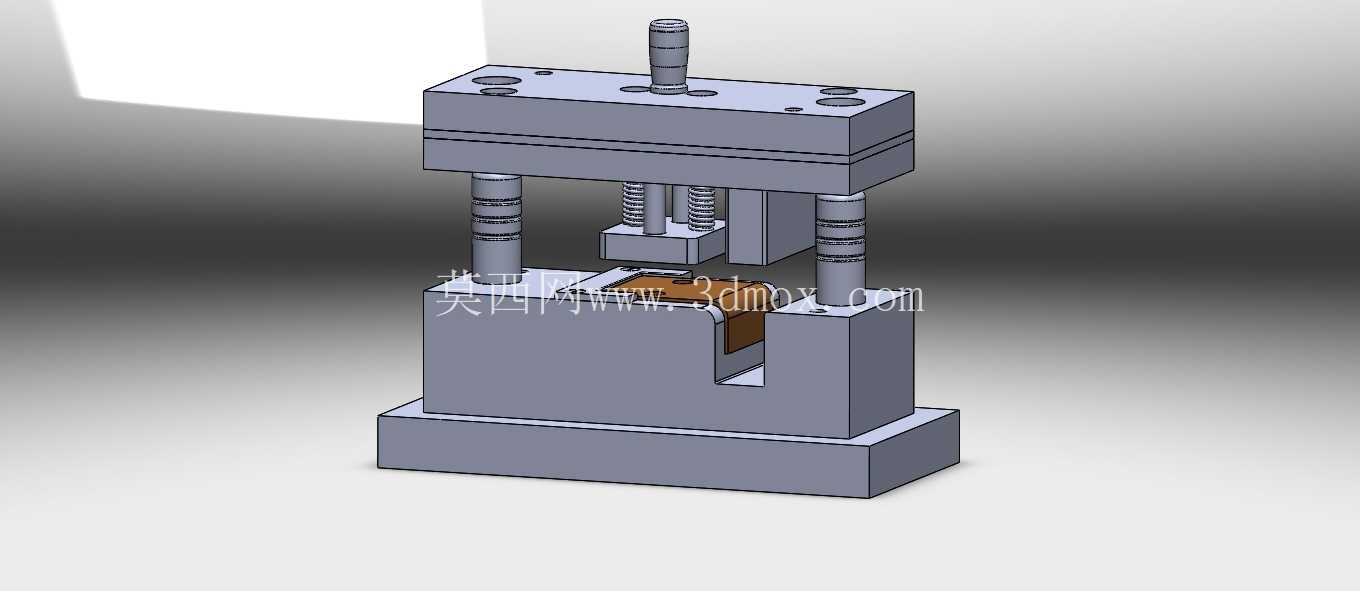

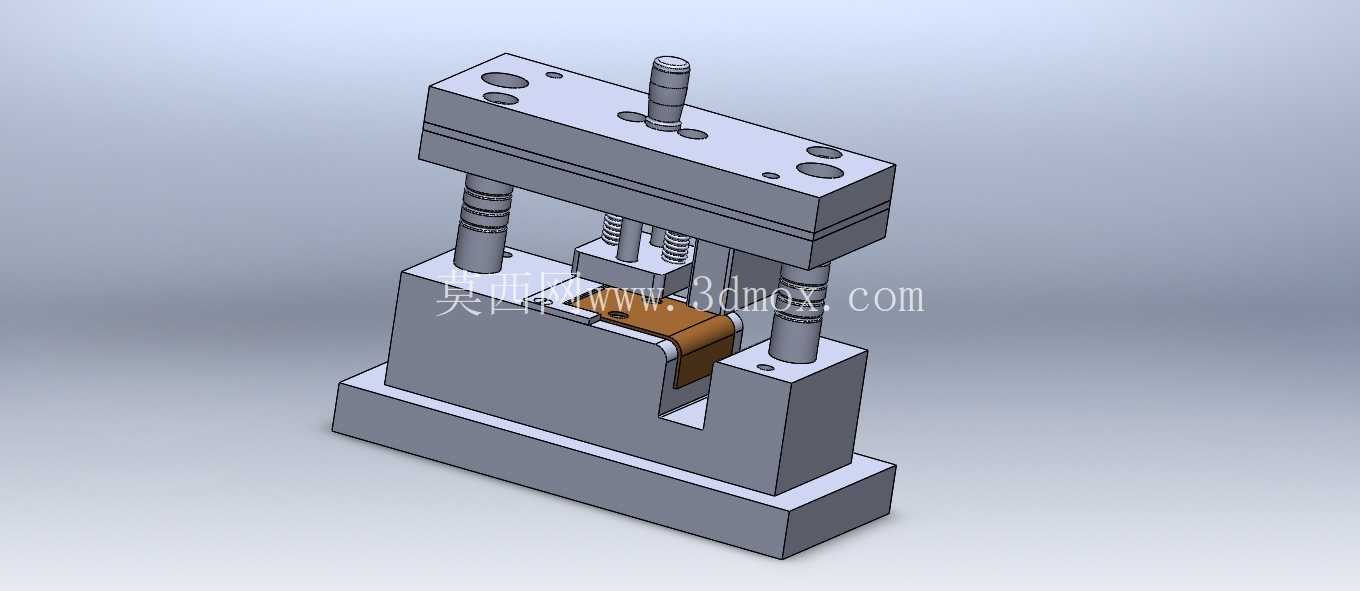

工装的核心成型逻辑分为两个动作阶段，合模初始阶段，上模座随压力机滑块下行，首先通过侧边的弯曲凸模接触工件待折弯侧边，完成初步预弯动作，此时中心位置的成型块在复位弹簧的支撑下保持初始高度，对工件主体平面形成稳定支撑，避免预弯过程中工件主体出现翘曲变形；当滑块继续下行达到下死点前的设定行程时，中心成型块克服弹簧弹力随之下压，配合下模型腔完成工件折弯根部的压实整形，保证折弯角度的公差控制在±0.5°以内，同时消除折弯处的回弹应力。开模过程中，弹簧首先推动中心成型块复位，将成型完成的工件从下模型腔中顶起，避免工件卡在下模内，随后上模随滑块回程，侧边弯曲凸模脱离工件，操作人员可直接取件，无需额外的撬件操作，降低作业过程中的安全风险。

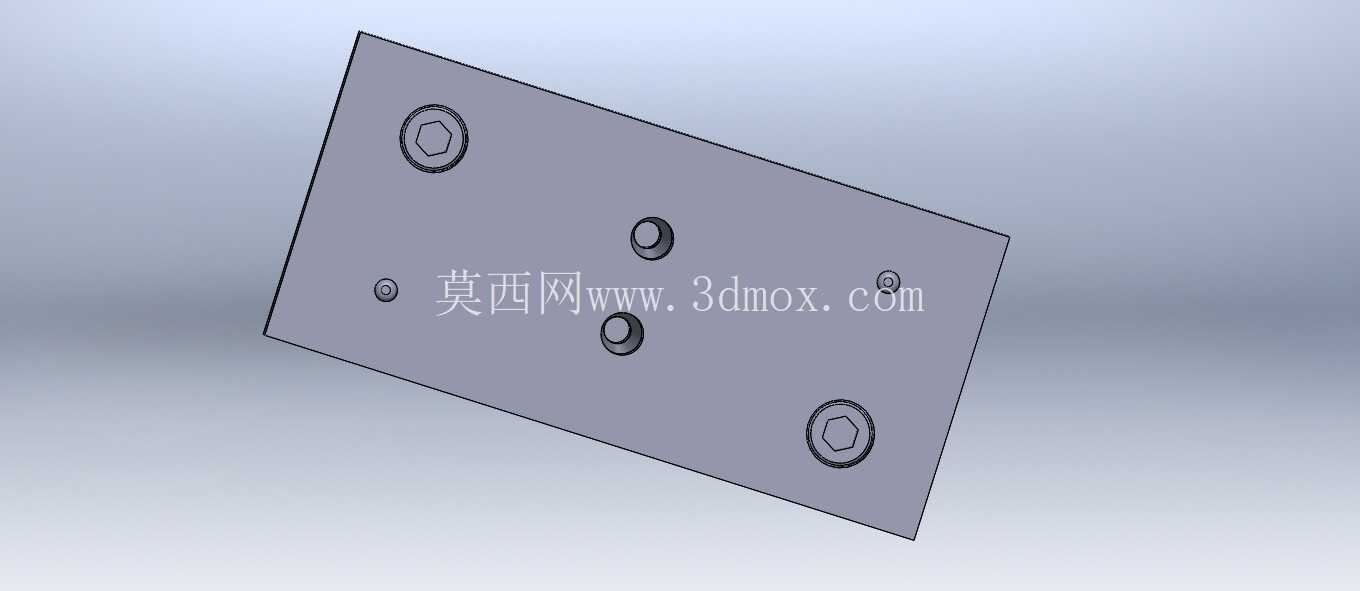

从安装边界来看，整套模架的闭合高度适配常规开式压力机的安装尺寸，上模座通过模柄与压力机滑块连接，模柄直径采用行业通用的50mm标准尺寸，下模座通过T型螺栓与压力机工作台面固定，工作台面的最小安装尺寸需满足模座长宽方向各预留100mm以上的装夹空间，模架的最大开模行程可通过调整压力机滑块行程实现，适配不同高度的工件取件空间需求。设计过程中针对弹簧的选型做了专门匹配，中心复位弹簧的刚度经过计算，既要保证开模时足够的顶出力将工件顶出，又要避免合模时弹簧刚度过大导致成型压力不足，弹簧的预压缩量调整至总压缩量的20%，保证弹簧在全行程内都处于有效弹性区间，延长弹簧的使用寿命。

下模的定位结构采用可调式定位块设计，可根据工件的毛坯尺寸调整定位位置，适配一定尺寸范围内的同类型折弯零件加工，无需更换整套模具，仅需调整定位块位置即可快速换产，降低小批量生产的模具投入成本。成型工作部件采用合金工具钢材质加工，刃口及成型面经过淬火处理，硬度达到HRC58-62，具备良好的耐磨性，连续冲压生产过程中可保证万次以上的成型精度，无需频繁修磨成型面。整套结构没有采用复杂的气动或液压顶出机构，完全依靠机械弹簧实现复位动作，结构简单可靠，日常维护仅需定期给导柱导套加注润滑脂，检查弹簧是否出现疲劳断裂即可，对车间维护人员的技术要求较低，适合中小型五金加工企业的生产条件。
