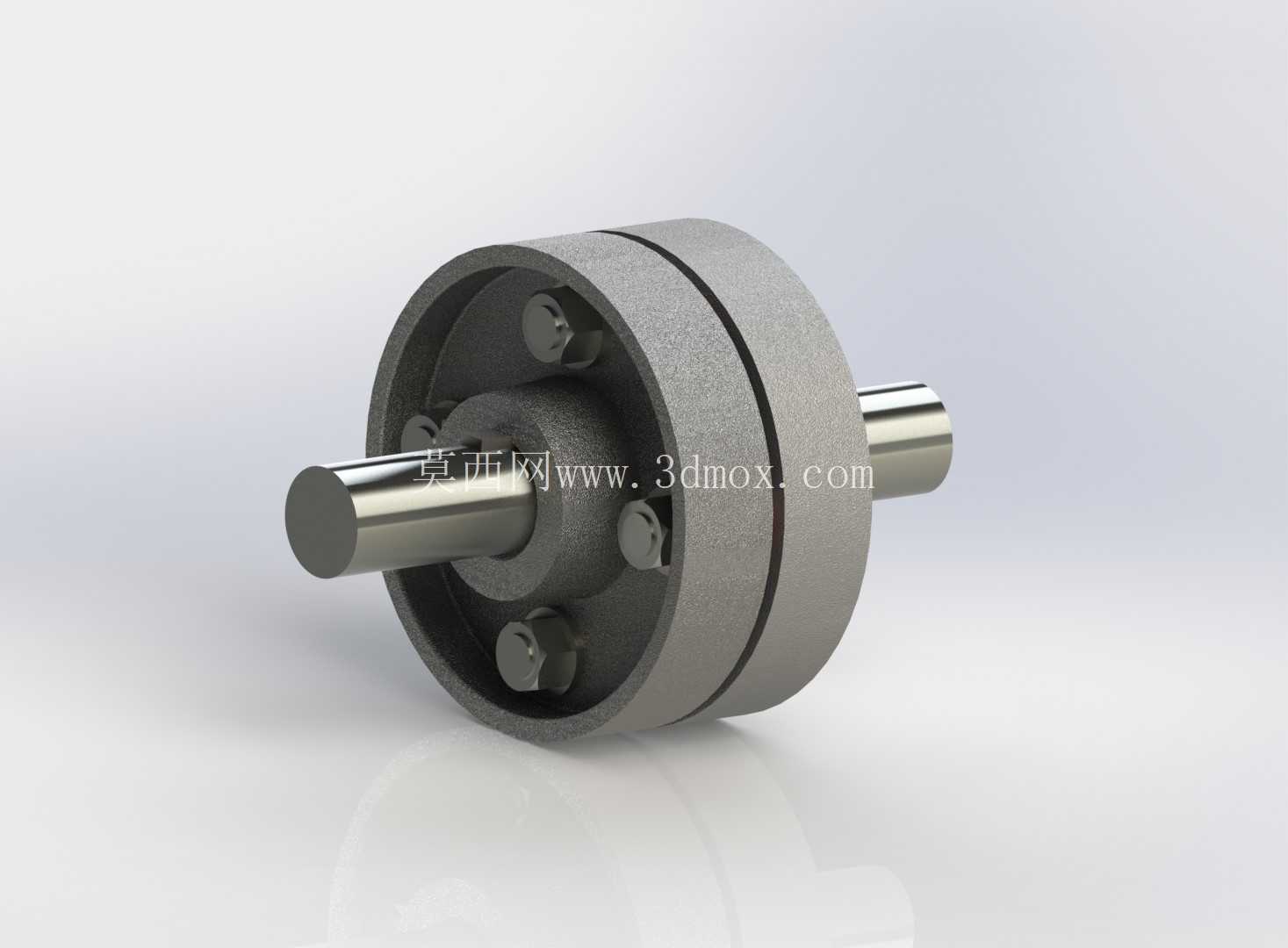

衬套式挠性联轴器结构设计展示

　　在各类工业传动系统的轴系布局中，两轴的对中偏差是无法完全规避的实际问题——不管是加工装配带来的同轴度误差，还是设备运行中负载冲击、温度形变引发的轴端位移，都会让刚性连接的轴系承受额外交变应力，轻则加剧轴承磨损、引发传动异响，重则直接造成轴件断裂、传动失效，衬套式挠性联轴器正是针对这类工况开发的轴连接部件。这类联轴器的核心功能是在稳定传递额定扭矩的前提下，适配两轴间微小的径向、角向与轴向错位，避免额外附加载荷传导至两端设备的轴系与轴承，延长整套传动链路的使用寿命。从结构设计逻辑来看，该联轴器采用对称式双轮毂布局，两个金属轮毂分别通过轴孔与键槽结构固定在待连接的两根轴端，轮毂外缘沿圆周方向均匀布置螺栓安装位，

　　螺栓贯穿两个轮毂的连接法兰后锁紧，而在螺栓与轮毂安装孔的间隙之间，填充橡胶或合成橡胶材质的衬套，这一结构正是其挠性补偿能力的来源：橡胶衬套可通过自身的弹性形变，吸收两轴错位带来的位移量，同时还能缓冲传动过程中的冲击振动，降低传动系统的噪音水平。在安装边界设计上，这类联轴器的径向尺寸需匹配安装空间的回转半径要求，避免与周边的机架、护罩等部件发生运动干涉，轴向长度则需结合两轴端的预留间距确定，轴孔直径可根据所连接轴的直径做适配调整，键槽尺寸符合对应轴径的平键连接标准，保证扭矩传递的可靠性。实际应用场景覆盖轻工输送设备、小型机床传动、风机水泵组、纺织机械等多数中低扭矩传动场合，相比刚性联轴器，它对安装对中的精度要求更低，

　　能大幅降低现场安装调试的难度，同时橡胶衬套的阻尼特性可过滤传动过程中的高频振动，提升设备运行的平稳性；相比其他类型的挠性联轴器，它的结构更简单，零件数量少，后期维护时仅需更换磨损老化的橡胶衬套即可，无需整体拆卸联轴器轮毂，维护成本更低。设计这类联轴器的三维模型时，需重点关注轮毂的螺栓孔分布圆直径、衬套的壁厚与压缩量、轴孔与键槽的形位公差，保证螺栓锁紧后衬套的预压缩量处于合理区间，既不会因预紧力过大导致衬套过早疲劳损坏，也不会因预紧力不足出现传动打滑、扭矩传递失效的问题，同时轮毂的材质通常选用铸铁或45号钢，兼顾结构强度与加工成本，橡胶衬套的材质则根据使用场景的温度、耐油需求选择丁腈橡胶或聚氨酯材质，适配不同的工业环境。
