角向支撑固定支座结构设计方案

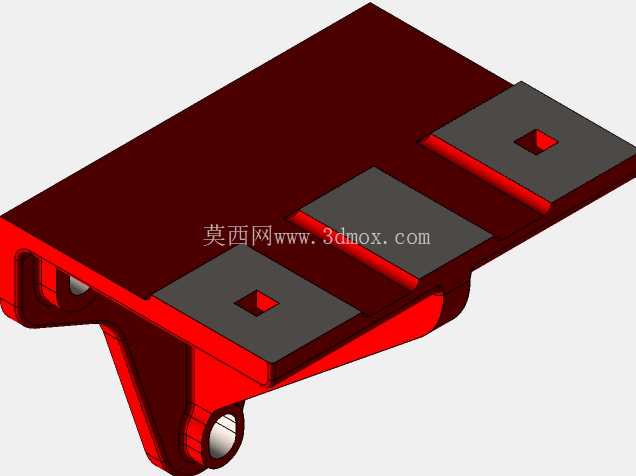

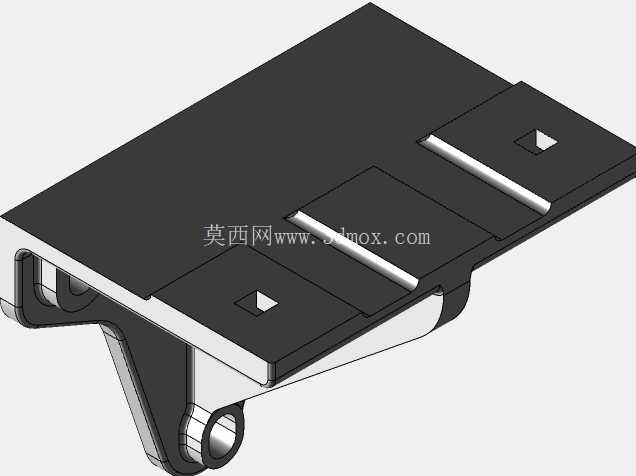

　　在工业设备的机架搭建、传动组件定位、管线系统布设场景中，角向支撑件是承担垂直与水平双向载荷传递的核心连接部件，这类零件的结构合理性直接决定了整套装配体的长期运行稳定性，不少现场运维反馈的连接松动、支架形变问题，追根溯源往往是支撑件的载荷路径设计存在缺陷，没有匹配实际安装面的受力方向。这款角向支撑支座采用一体化铸造成型结构，整体为直角三角支撑构型，顶部设置带安装槽的水平连接面，可适配不同孔距的被连接件安装需求，无需额外加工转接板即可完成固定；垂直侧延伸出两个带通孔的铰接耳位，既可以通过螺栓完成刚性固定，也能穿装销轴实现小角度的活动铰接，适配不同的装配约束需求。

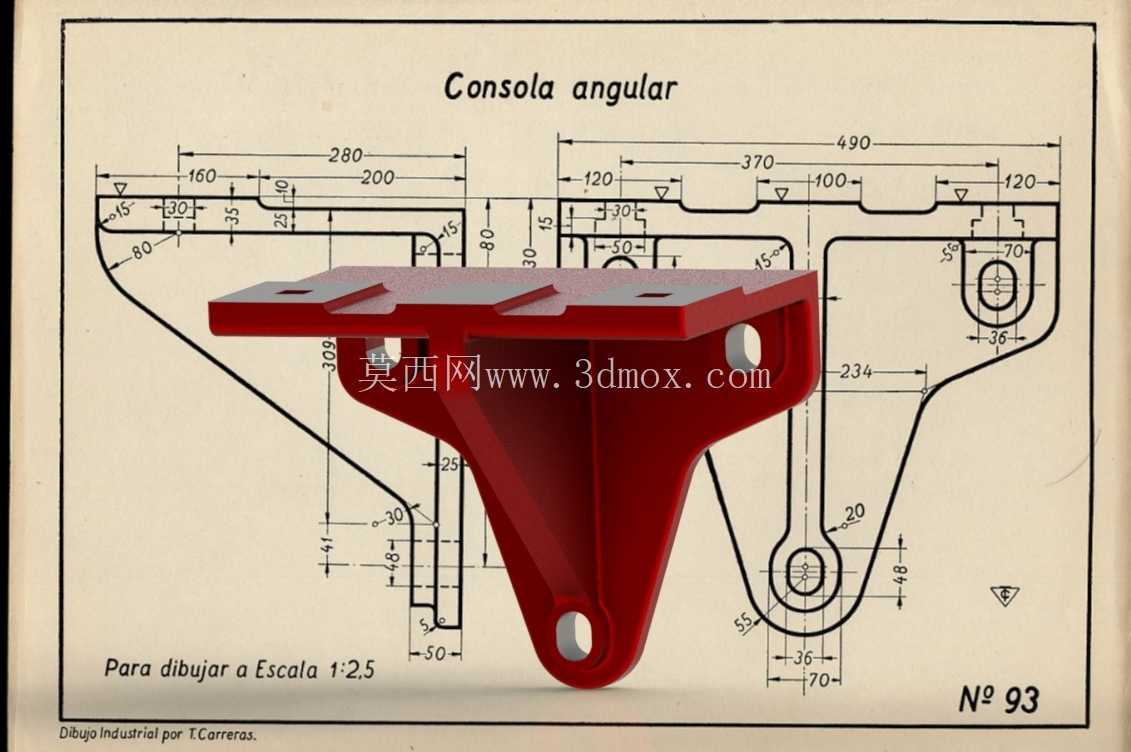

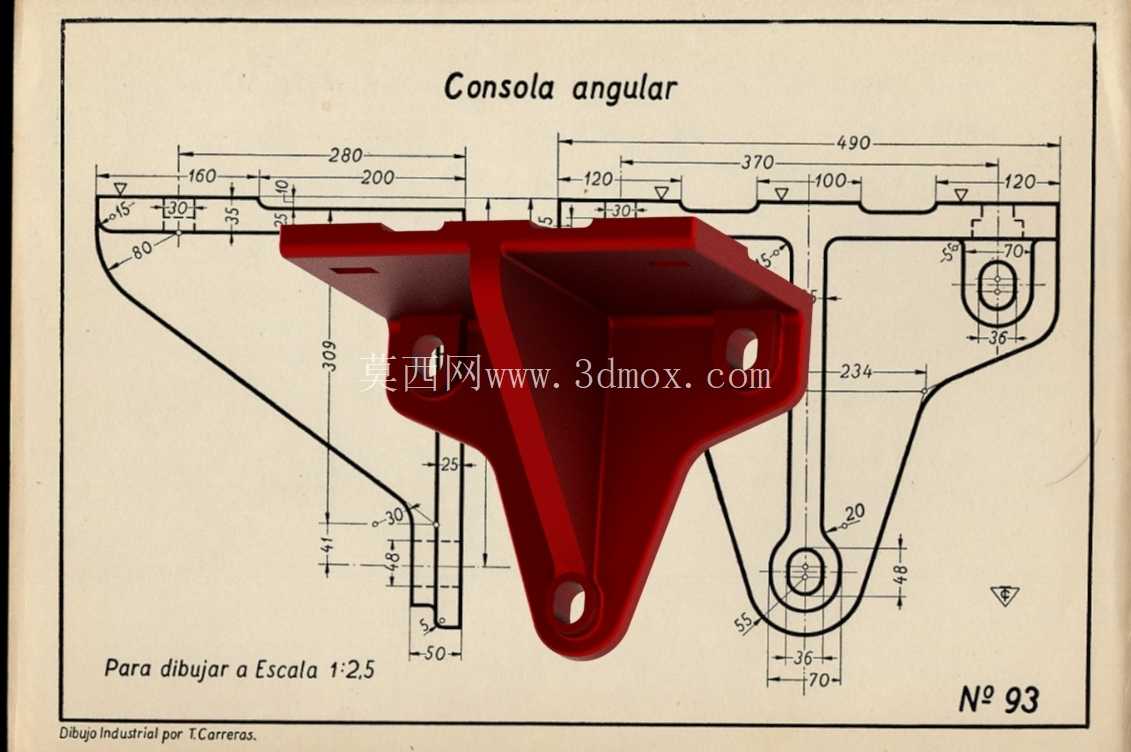

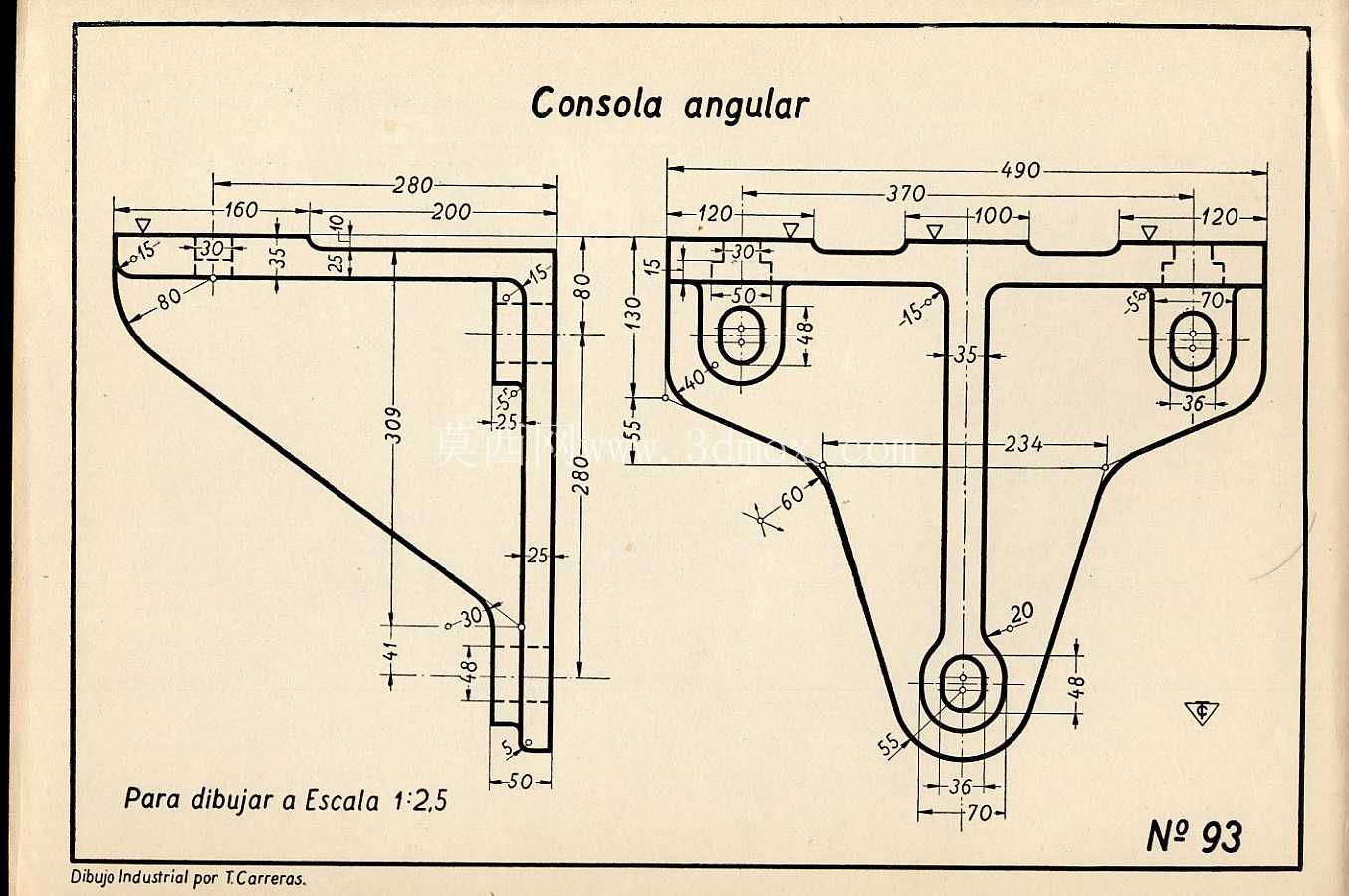

　　从结构受力逻辑来看，三角构型的斜向加强筋从顶部安装面根部一直延伸到底部铰接耳位置，将顶部承载的垂直载荷顺着筋板斜面分散传递到两个固定点位，避免直角连接处出现应力集中断裂的问题，筋板与侧壁的过渡位置全部采用圆角处理，既符合铸造工艺的拔模要求，也能减少交变载荷下的疲劳裂纹产生概率。从安装边界尺寸来看，顶部水平安装面总长度490mm，安装槽的定位尺寸从端面依次排布，可兼容M12-M16规格的连接螺栓，垂直安装面的两个铰接孔中心距为234mm，下方铰接孔距离支座底部的安装基准面高度为70mm，安装时需要预留至少15mm的螺栓穿装操作空间，避免与周边设备结构发生干涉。

　　实际选型应用时，需要注意这款支座的承载方向为垂直向下的静载荷，若存在侧向冲击载荷，需要在斜筋位置额外加装加强挡块，避免长期受侧向力导致耳位变形。在三维建模过程中，这类铸造支撑件需要重点关注壁厚的均匀性，整体壁厚控制在8-10mm区间，局部铰接耳位置因为要穿装螺栓，壁厚加厚到15mm，厚薄过渡位置采用渐变斜面衔接，避免铸造过程中出现缩孔、冷隔等缺陷；安装面的加工余量预留2mm，后续铣削加工后可保证平面度达到0.1mm，满足精密装配的贴合要求。

　　不同于焊接式角支架，这款一体化铸造的支座没有焊缝应力集中的问题，在存在振动的设备工况下，使用寿命比焊接支架高出3倍以上，适合用在中小型设备的机架边角支撑、传动部件的安装定位、输送线的侧边导向组件固定等场景。建模时需要注意两个铰接孔的同轴度公差控制在0.05mm以内，否则穿装销轴时会出现卡滞，长期运行会出现销轴偏磨的问题；顶部安装槽的宽度公差取H8，适配T型螺栓的快速安装需求，现场装配时不需要从端部穿装螺栓，可直接从槽口放入螺栓滑到指定位置锁紧，大幅提升现场装配效率。从工艺适配性来看，这款铸件采用砂型铸造即可满足精度要求，不需要额外的精密铸造工艺，生产成本可控，适合批量加工应用；非加工面保留铸造原始粗糙度即可，只有安装面和铰接孔位置需要进行机加工，加工工序少，生产周期短。在做装配校核时，需要注意支座直角内侧与被连接件的边角位置预留2mm以上的间隙，避免因为零件加工误差导致安装时出现顶死的情况，斜筋外侧的轮廓不会超出顶部安装面和垂直安装面的边界，不会占用额外的安装空间，适合在空间紧凑的设备内部安装使用。
