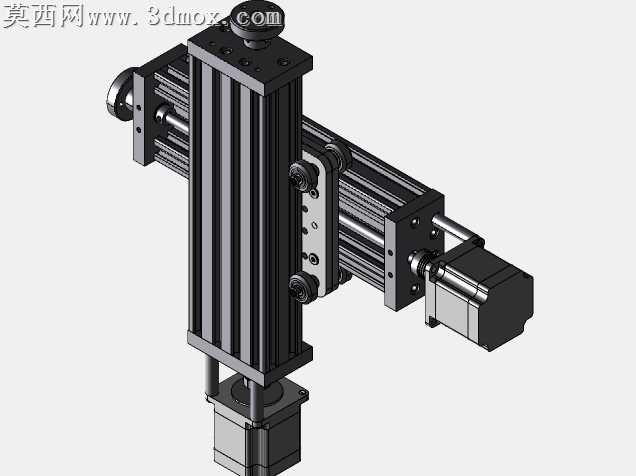

C型梁结构Nema23规格XY双轴线性工作台

本作品为C型梁架构的XY双轴线性运动工作台三维模型，整体建模过程严格遵循机械设计通用规范，在主流三维CAD软件环境中完成全参数化构建，所有零件尺寸均匹配Nema23规格步进电机的安装标准，可直接用于后续工程出图与实物加工参考。建模阶段首先完成核心承载结构的搭建：主体采用工业级铝型材作为C型竖向梁的基础框架，通过参数化拉伸、切除特征完成型材安装槽、电机定位孔、导轨装配面的细节构建，确保所有安装位的形位公差符合线性运动部件的装配要求；横向运动轴采用双光轴导轨搭配滚珠丝杠的传动组合，建模时对丝杠螺母副、导轨滑块、轴承支撑座的配合间隙做了等效还原，所有装配约束均按照实际机械装配逻辑添加，可在软件环境中实现无干涉的运动仿真。渲染阶段采用工业机械常用的材质方案：铝型材部件赋予磨砂阳极氧化黑的金属材质，还原工业铝型材的表面质感；丝杠、光轴等传动件赋予抛光镀铬的高反射金属材质，突出加工件的精密质感；步进电机外壳赋予哑光黑色工程塑料与端盖金属质感的组合材质，安装紧固件则赋予镀锌亮面金属材质，整体渲染效果层次分明，清晰区分不同功能部件。结构设计上采用C型梁的开放式布局，竖向轴直接集成在C型梁的内侧安装面，横向轴通过连接板与竖向轴的滑块组件刚性连接，两个运动轴均采用Nema23规格步进电机直连丝杠的驱动方式，省去额外的同步带传动结构，既压缩了整体设备体积，也提升了传动刚性与重复定位精度；每个轴的两端均设计有硬限位安装位与原点传感器安装槽，可适配不同自动化场景的限位需求，滑台安装面预留了标准孔距的螺纹孔阵列，可快速搭载激光头、点胶阀、机械手末端执行器等不同作业部件。设计思路围绕紧凑型双轴运动平台的通用需求展开，在保证结构刚性的前提下尽可能缩小整体轮廓尺寸，所有标准件均采用工业领域通用规格，降低后续实物制作的配件采购成本，整体结构无冗余设计，装配逻辑清晰，可直接作为小型数控设备、桌面级加工设备的运动轴组件参考。
