双宽龙门架安装承载基板结构设计

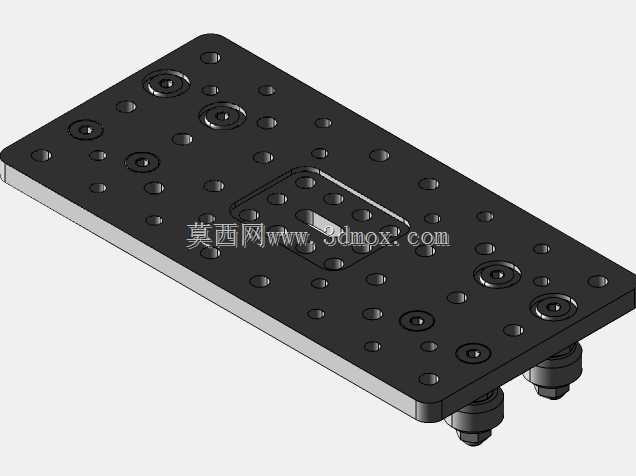

　　在数控加工设备、桌面级机器人运动平台以及开放式构建的自动化作业单元中，龙门架构件的安装精度与承载稳定性直接决定了整套设备的运行精度与负载能力，这款双宽结构的龙门架安装基板，正是针对大跨距龙门运动场景设计的核心承载连接件。不同于常规窄幅龙门安装板仅能适配单组直线运动模组的局限，该基板采用加宽矩形平板主体结构，板面预留多组规则排布的安装孔位，可同时兼容双列平行布置的线性导轨、传动组件安装需求，能够为龙门架的双侧运动轴提供统一的安装基准面，从结构根源上避免分体式安装带来的平行度误差累积问题。从实际应用场景来看，这类基板多用于中小型数控雕刻设备、桌面级3D打印设备的龙门跨接部位，也可作为轻型自动化分拣机械手的水平承载底座，

　　在需要双轴同步驱动的开放式机械架构中，能够承担龙门运动部分的整体载荷传递作用，将运动部件的动态载荷均匀分散到下方的设备框架上，减少局部应力集中带来的结构形变。设计过程中，板面的孔位排布经过多轮适配验证，既包含用于固定导轨、滑块的精密定位孔，也预留了用于安装拖链、限位开关、传动带张紧结构的辅助安装孔，同时在基板对应龙门驱动轮的位置设置了下沉式避让槽，避免运动过程中传动部件与基板发生干涉，无需用户在装配阶段额外进行二次铣削加工。基板底部预留的两组凸台安装位，可直接与下方的线性滑块进行定位连接，安装边界经过尺寸校核，能够适配市面上主流的20系列、40系列铝型材框架的安装孔距，装配时仅需通过标准内六角螺栓即可完成锁紧固定，

　　不需要额外制作转接件。从结构强度设计角度，基板主体采用等厚平板结构，在孔位密集的区域做了局部厚度补强，避免过多安装孔导致的结构刚性下降，同时所有孔位边缘均做了倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，降低螺栓安装的对位难度。在实际选型使用时，需要注意基板的安装平面度要求，装配前需对下方支撑框架的安装面进行平面度校验，避免因框架形变导致基板安装后出现翘曲，进而影响上方导轨的平行度，最终导致运动过程中出现卡顿、磨损加剧的问题。这款基板的双宽设计相比传统单宽安装板，能够支持更大跨距的龙门横梁安装，在同等设备占地面积下可拓展更大的有效作业行程，同时统一的基准面设计也降低了多组件装配时的调校难度，对于搭建定制化数控设备、

　　开放式机器人运动平台的结构设计人员来说，能够大幅缩短结构设计与装配调校的周期，减少非标加工的工作量。在日常设备维护中，这类一体化基板的结构稳定性也优于多块拼接的安装结构，长期运行下不易出现连接松动、基准偏移的问题，能够有效维持设备的长期运行精度。
