线性传动C型梁端部安装固定座

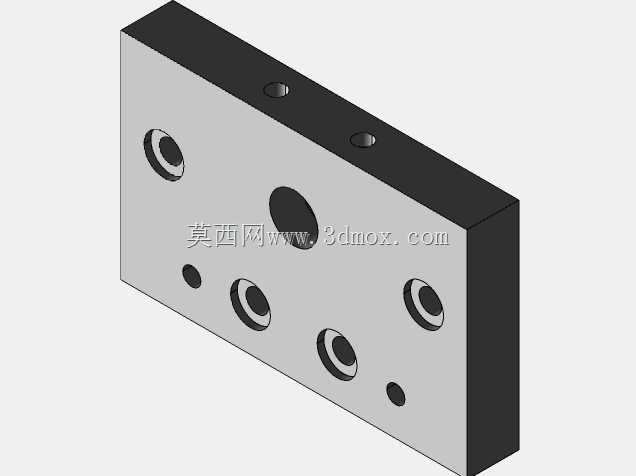

在自动化线性传动模组、轻型激光加工设备、桌面级数控作业单元的结构搭建中，C型铝型材梁的端部衔接一直是影响整机刚性与装配精度的关键节点，这款端部安装件正是针对这类场景开发的专用衔接构件。从实际装配逻辑来看，该构件首先承担C型梁的端面封接与载荷传递作用，日常运行中，线性滑座沿C型梁往复运动产生的倾覆力矩、启停冲击载荷，都会通过梁体型材传导至端部安装位，这就要求安装件本身具备足够的结构强度与安装贴合度，避免长期运行后出现连接松动、梁体偏移的问题。设计阶段首先围绕C型梁的端面轮廓做了贴合式的基准面处理，安装件与梁体接触的平面做了铣平加工要求，平面度控制在0.05mm以内，保证装配后梁体不会出现端面倾斜，进而影响整根线性导轨的平行度。构件上的孔位做了明确的功能区分：靠近构件上下边缘的两个沉头孔，是用于将安装件本身锁紧在设备机架立板或者工作台端面的固定孔，沉头深度适配常规内六角圆柱头螺钉的头部尺寸，装配后螺钉头不会突出构件表面，避免与周边运动部件产生干涉；构件中部的大尺寸通孔是为C型梁内部的传动部件预留的过孔，不管是同步带传动模组的带体穿行，还是丝杆传动结构的丝杆端部避让，都可以通过这个孔位完成布局，不需要额外在梁端做切割避让，减少现场装配的二次加工工作量；围绕中心大孔分布的四个带沉台的安装孔，是直接对应C型梁端面的预设螺纹孔位的，装配时螺钉从安装件外侧穿入，直接锁紧在梁体端面上，沉台结构可以保证螺钉锁紧后不会突出安装件表面，同时四个孔位的对称布局可以让锁紧力均匀分布在梁端接触面上，避免单侧锁紧导致的梁体翘曲。另外两个分布在构件上部的小孔，是用于安装限位触发块或者端部缓冲件的预留孔位，线性滑座运行到梁体端部时，触发限位开关的撞块或者油压缓冲器可以直接安装在这两个孔位上，不需要额外在梁体上加装附属安装支架，进一步压缩端部的安装空间。从安装边界来看，该构件的整体轮廓完全匹配对应规格C型梁的端面外尺寸，装配后不会超出梁体的外轮廓范围，在多梁并排搭建的密集机架结构中，相邻梁体之间不会因为端部安装件突出产生装配干涉，最小梁间距可以控制在与梁体本身宽度一致的尺寸，有效提升设备内部的空间利用率。构件的厚度设计经过载荷校核，在常规1-2m长度的C型梁水平安装场景下，端部安装件可以承受滑座满行程运行带来的动态载荷，不会出现构件变形导致的梁端下沉问题；如果是垂直安装的C型梁结构，该安装件的锁紧孔位布局也可以承担梁体本身加上滑座、作业端的整体垂向载荷，不需要额外加装辅助支撑构件。在实际设备调试过程中，这种一体化的端部安装件可以大幅缩减装配工时，不需要现场测量划线、钻孔攻丝，所有孔位都按照标准C型梁的安装尺寸做了预设，装配时只需要对齐孔位锁紧螺钉即可完成梁体的端部固定，相比现场加工的安装板，装配精度一致性更好，也避免了现场加工产生的切削碎屑掉入C型梁内部，卡滞线性导轨或者传动部件的问题。针对不同的使用场景，该构件的孔位还可以兼容传感器走线的过线需求，部分需要在梁端安装位置传感器的设备，传感器的线缆可以通过中心大孔或者预留小孔穿入梁体内部的走线槽，让设备外部走线更规整，避免线缆外露被运动部件剐蹭破损。
