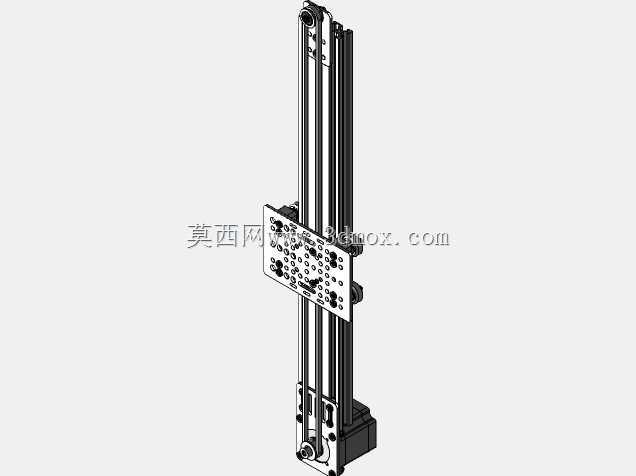

Nema23适配500mm行程V槽皮带驱动线性执行滑台

　　这款线性执行机构采用同步带传动形式，适配Nema23规格安装法兰的驱动电机，有效行程覆盖500mm区间，主体依托V型槽导轨作为运动导向载体，在轻载高速直线往复运动场景中具备较高的适配性。从实际工程选型角度看，这类滑台常被集成在桌面级自动化作业工位、小型物料分拣移载机构、3D打印设备运动轴、激光雕刻机进给单元中，也可作为非标自动化设备的短距离直线运动轴使用，相比丝杆传动结构，皮带驱动形式在同等行程下运行噪音更低、空载移动速度上限更高，适合对传动效率有要求但负载不超过5kg的水平或垂直安装场景。

　　结构设计上，滑台的导向部分采用V型槽滚轮与成型铝型材导轨配合的形式，滚轮与V型槽面的线接触配合既能保证运动过程中的导向精度，也能降低滑动摩擦带来的阻力损耗，日常维护仅需定期清理槽内积尘、补充少量润滑脂即可维持运行稳定性，相比直线滚珠导轨的维护门槛更低，适合开源硬件项目、小型教学实验设备、低成本自动化改造场景选用。滑台的动子安装板预留了密集的标准安装孔位，孔位间距兼容通用铝型材安装规格，可直接固定气动夹爪、微型作业头、传感器安装支架等末端执行件，无需额外加工转接板，能大幅缩短设备组装的调试周期。

　　安装边界方面，滑台整体型材主体采用标准20系列铝型材截面，总长度在有效行程基础上预留了两端同步轮安装座的固定空间，两端安装座集成了同步轮张紧调节结构，装配时可通过调整端座的固定螺栓位置改变同步带的张紧度，避免长期运行后皮带松弛出现传动回程误差。驱动端的电机安装座直接加工出Nema23电机的标准安装孔位，电机输出轴可直接连接主动同步轮，无需额外设计联轴器转接结构，降低了装配复杂度。同步带采用常规开口齿形带，在长期使用出现磨损后可直接采购同规格开口带裁切替换，备件采购难度低，适合小批量设备组装的供应链选型需求。

　　从运动性能维度看，该滑台的传动比可通过更换不同齿数的主动同步轮进行调整，搭配42系列步进电机使用时，可根据实际作业的速度、推力需求匹配对应的轮系参数，当搭配大扭矩步进电机或伺服电机时，也可满足短距离快速点位移动的作业需求。滑台的两端预留了限位传感器的安装槽位，可直接加装光电式或机械式限位开关，作为运动行程的硬限位保护，避免动子运行超程撞击端座造成结构损坏。V型槽导轨的型材本身可作为设备的结构支撑梁使用，在小型设备中无需额外搭建支撑框架，直接将滑台型材两端固定在设备机架上即可完成安装，能有效减少设备整体的结构件数量，压缩整体组装成本。

　　实际应用中，这类滑台的水平安装工况下，负载重心尽量贴近安装板中心位置可有效降低偏载力矩对V型滚轮的磨损，延长导向结构的使用寿命；垂直安装使用时，需搭配带抱闸功能的驱动电机，避免断电后动子受重力作用下滑造成作业事故。同步带的张紧度调整需控制在合理区间，张紧力过大会加大同步轮轴承的径向载荷，加快轴承磨损，张紧力过小则会出现传动丢步、运动定位精度下降的问题，装配时可通过按压皮带中部的挠度判断张紧状态，通常按压变形量在5mm左右即可满足常规传动需求。
