航空用电动静液压执行机构结构设计

做这个模型的时候最先敲定的是集成化的核心思路，毕竟航天场景里容不下冗余的管路和分散的部件，一开始还想着把电机、泵体、阀组、作动筒分开做独立装配，后来翻了实际EHA的设计逻辑才反应过来，分离式结构不仅占空间，还会多出一堆密封点和泄漏风险，干脆把动力段、阀块段、输出段顺着轴向串成一体，连外置的油滤都直接集成在阀块的侧孔里，省掉了外接管路的接头设计。

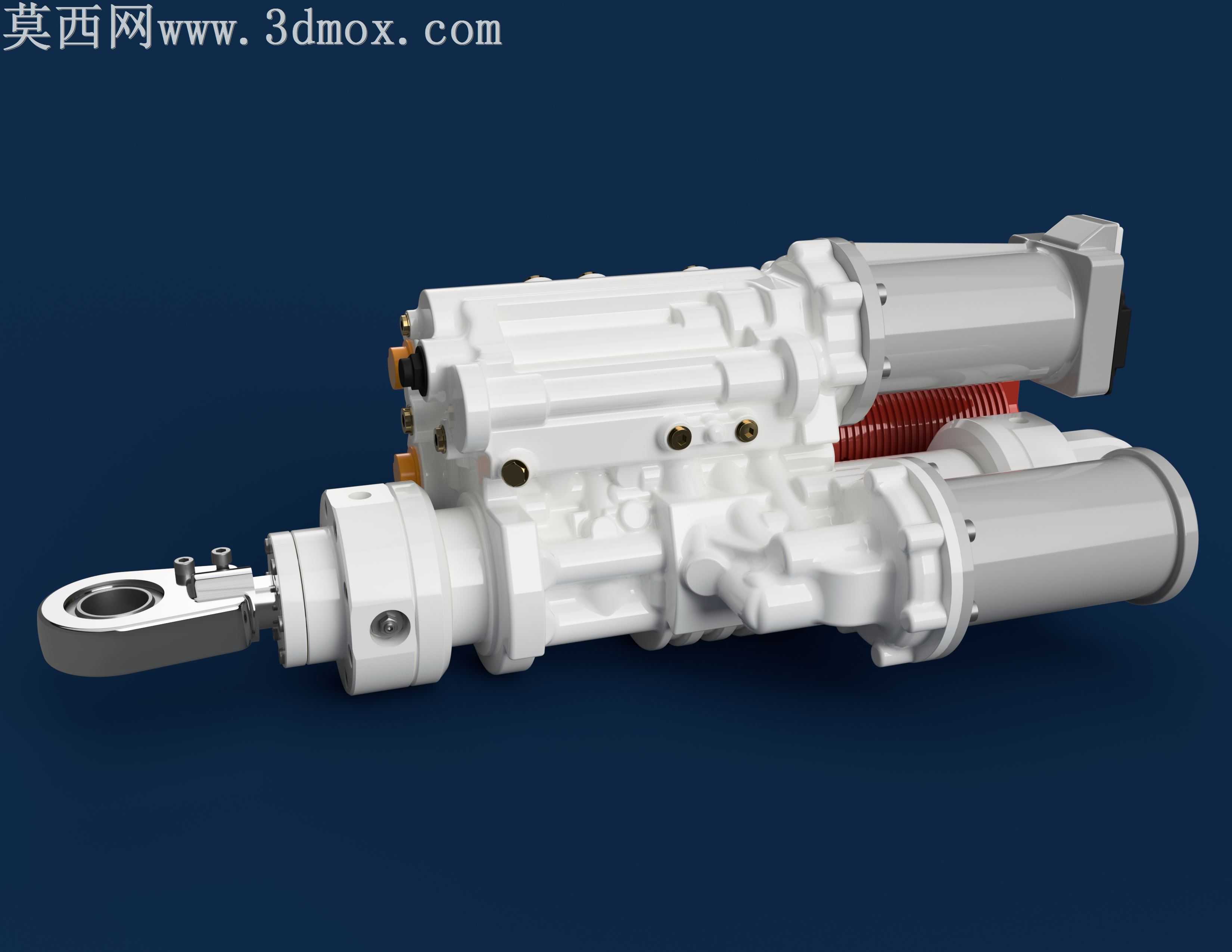

曲面处理上最费时间的是主体阀块的过渡圆角，一开始做的直角棱边渲染出来特别生硬，而且实际加工的时候锐角边容易产生应力集中，还会刮坏安装时的密封件，反复调了三次圆角半径，把不同安装面交界的位置做了变半径过渡，靠近油口的位置圆角收小不影响接口安装，靠近壳体边缘的位置圆角放大，既保留了金属部件的硬朗感，又不会显得笨重。输出端的关节轴承吊耳部分，一开始把铰接孔做了直通孔，后来考虑到实际工作时的偏载受力，特意在孔的两端加了衬套安装的沉台，还在吊耳和作动杆连接的位置做了加强筋，筋的曲面顺着杆部的圆柱面做了相切过渡，避免应力集中在焊接位置。

装配配合上特意留了真实的间隙量，电机和壳体连接的止口做了小间隙配合，阀块和各段壳体的结合面留了密封槽的位置，连每个油口的堵头都做了螺纹配合的细节，不是简单的布尔求和堆成一个整零件。红色的散热筋部分一开始做的是等距的直肋，后来考虑到电机工作时的散热效率，把肋片的高度顺着电机外壳的温度场做了渐变，靠近出线端的位置肋片更高更密，远离热源的位置肋片稍矮，既符合散热逻辑，视觉上也更有层次。

材质调试的时候，主体壳体选了哑光的航空铝合金材质，特意把粗糙度调得稍高一点，不是亮面的金属质感，更接近实际机加工后阳极氧化的效果；橙色的端盖堵头用了稍亮的工程塑料质感，和金属主体形成视觉区分；红色的散热段用了带细微纹理的烤漆质感，避免和金属部分的质感雷同；输出端的关节轴承用了抛光的金属质感，突出运动部件的精密感。打光的时候特意用了侧方的硬主光，把壳体上的油口、安装孔的阴影打出来，突出各个接口的位置和结构层次，暗部补了弱冷光，避免深色背景下暗部死黑，连每个油口内部的倒角细节都能看清。

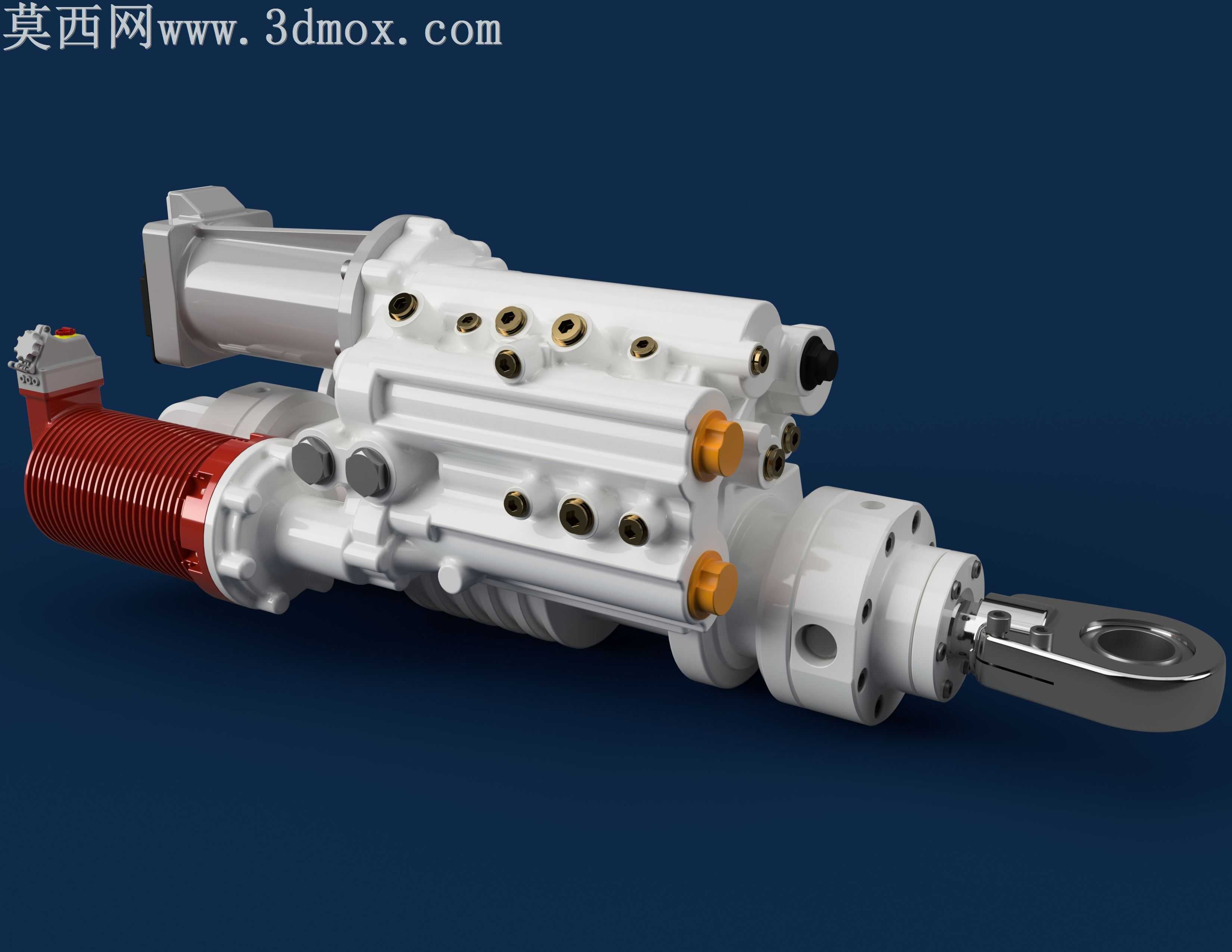

整个模型没有做多余的装饰性结构，所有凸起的接口、安装座、堵头都是对应实际功能的，比如侧面的几个金色油口是压力检测点，端部的橙色堵头是注油和放油口，尾部的红色部件是电机的动力和信号出线端，连壳体上的小安装孔都是对应实际机载安装的点位，完全是照着实际可落地的产品结构做的建模，不是只做外形的外观模型，不管是做结构方案展示还是实训教学演示，都能清晰看到电液执行机构的集成化设计逻辑。
