G型螺杆式手动压紧夹持夹具结构

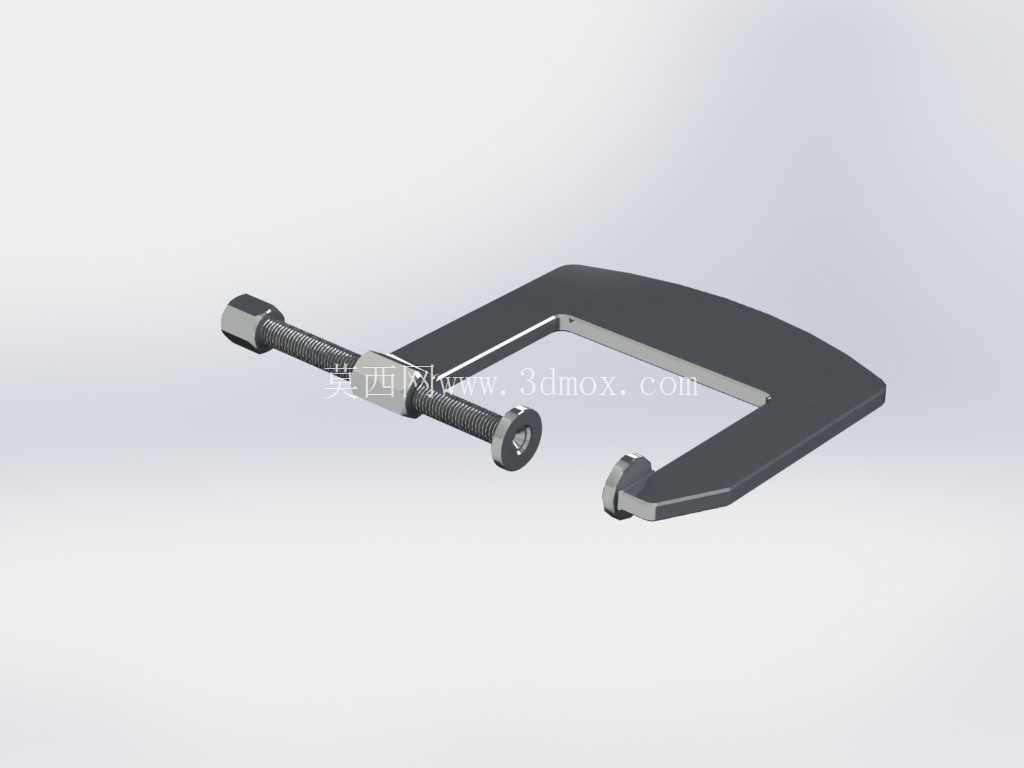

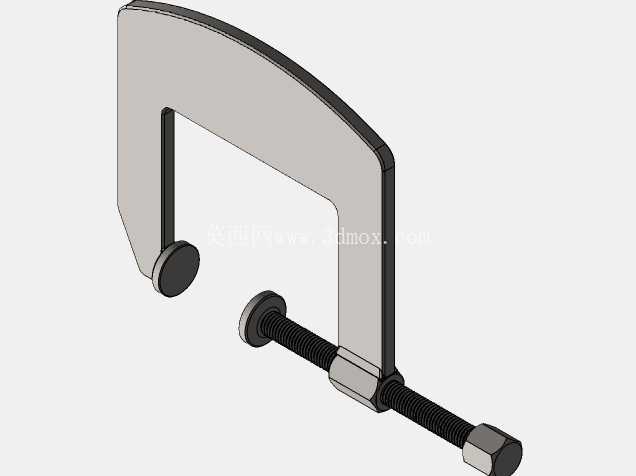

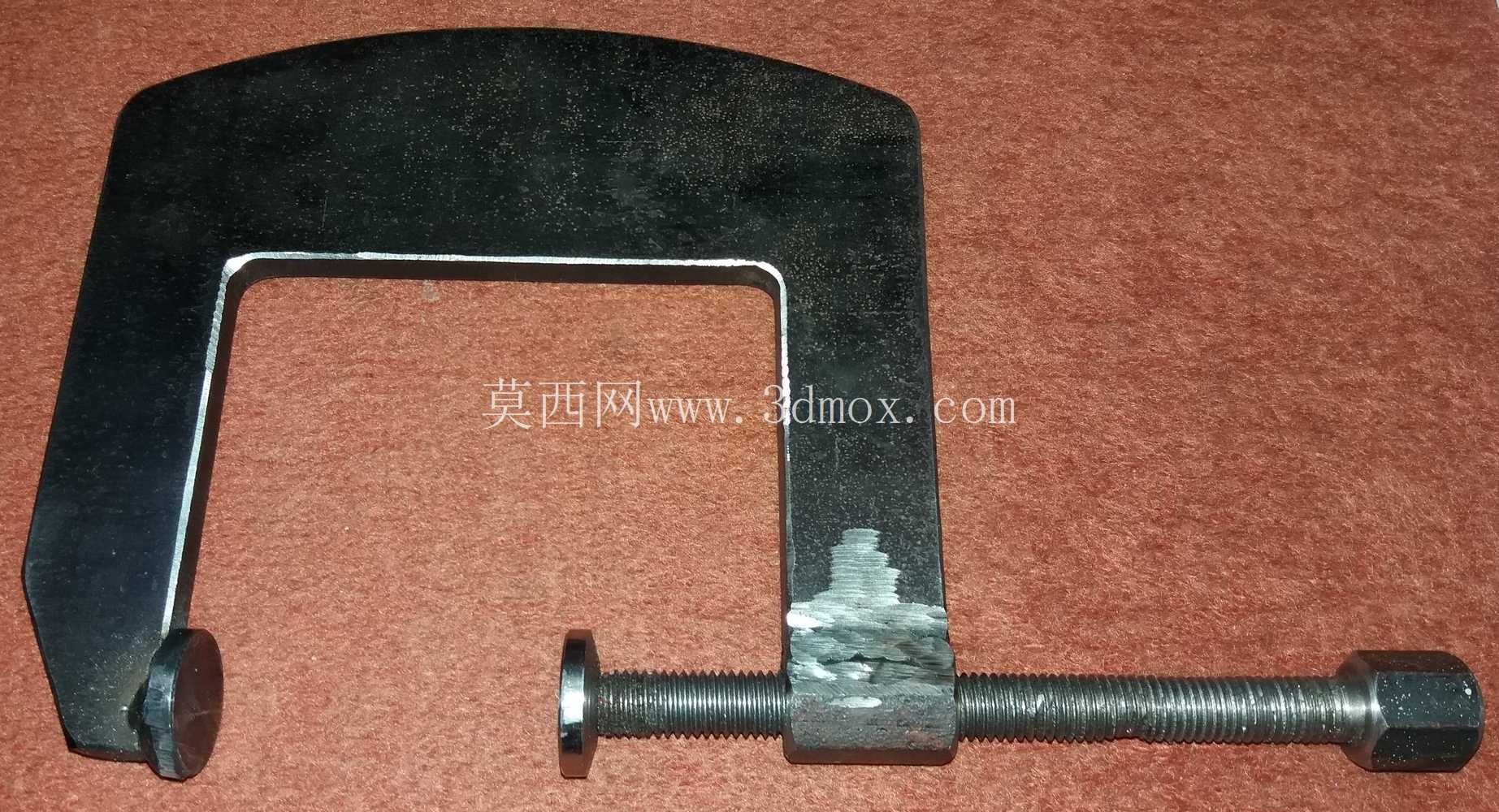

　　这款G型夹持结构是车间现场焊接、构件临时定位、小型零部件装配工序中极为常用的手动压紧工装，区别于普通快速夹钳的点接触压紧，它采用C型开口的整体式框架结构，配合螺杆进给的压紧方式，能够在大开口范围内提供稳定的持续夹紧力，不会因为作业过程中的振动、工件受力形变出现松脱的问题。从结构设计逻辑来看，整体框架采用了变截面的钢板弯折成型工艺，框架背部的圆弧过渡区域做了加厚处理，避免螺杆在最大行程顶紧时框架开口处出现应力集中导致的张口变形，框架的两个夹持端面，固定端做了内凹的钩型结构，能够在夹持带翻边、带棱边的工件时卡入工件边缘，防止夹紧后工件侧向滑移，活动端的螺杆头部搭配了可自由转动的压块，压块端面做了滚花防滑处理，转动螺杆进给时压块不会随螺杆同步转动，避免压块旋转刮伤工件表面，同时也能让压紧力均匀分布在接触面上，不会出现局部压痕。

　　在实际应用场景中，这类夹具的使用覆盖了多类工序：钢结构小件焊接时，可将待焊的角铁、钢板临时压紧在焊接工作台面上，不需要提前点焊定位，就能保证拼接缝隙均匀，焊后拆卸也不会残留定位焊疤；设备维修现场拆装轴承、端盖类零件时，可作为辅助压紧工具替代台钳，对无法移动的大型设备部件进行局部夹持固定；五金件钻孔、打磨工序中，能将小型工件牢牢夹持在工作台边缘，避免手持工件作业出现的安全隐患。

　　设计过程中对安装边界的考量也贴合现场使用需求，框架的开口深度决定了它能够夹持的工件边缘宽度，这款结构的开口深度适配大部分常见的型材、板材厚度，螺杆的有效行程覆盖了从薄板到较厚型钢的夹持范围，不需要额外搭配垫块就能完成不同厚度工件的装夹；螺杆采用梯形螺纹设计，相比普通三角螺纹，它的自锁性能更好，承载能力更强，即使承受较大的轴向顶紧力也不会出现螺纹滑牙、螺杆自行回退的问题，螺杆尾部的六角头可以搭配扳手、套筒进行加力拧紧，在需要较大夹紧力的 heavy 作业场景下，不需要额外定制加力杆就能获得足够的压紧力。

　　从结构细节来看，框架表面做了发黑防锈处理，能够适应车间多油污、多焊渣的恶劣使用环境，不会因为短期受潮出现锈蚀卡滞的问题，螺杆与框架的螺纹配合处预留了足够的间隙，即使有少量焊渣、铁屑落入螺纹间隙，也不会出现螺杆拧动卡滞的情况，日常维护只需要定期在螺纹处涂抹少量润滑脂就能保证长期顺畅使用。不同于液压、气动类夹紧工装需要配套动力源，这款手动夹具不需要外接电源、气源，能够在无动力的野外作业、现场维修场景下独立使用，整体重量控制在单人可手持操作的范围内，作业时可以根据装夹位置随意移动，不需要固定安装，多件配合使用时能够完成大尺寸板材、框架结构的多点同步压紧，适配不同形状工件的装夹需求。在夹持异形工件时，固定端的钩型结构可以卡入工件的凹槽、折边位置，配合活动压块的自适应转动，即使工件的被夹持面存在小角度的倾斜，压块也能自动贴合工件表面，保证夹紧力的方向垂直于被夹持面，不会出现因为接触面倾斜导致的夹紧力分力过大、工件弹出的安全问题。
