三耳带孔凸台连接支座结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1149978
  • 三耳带孔凸台连接支座结构设计
  • 三耳带孔凸台连接支座结构设计

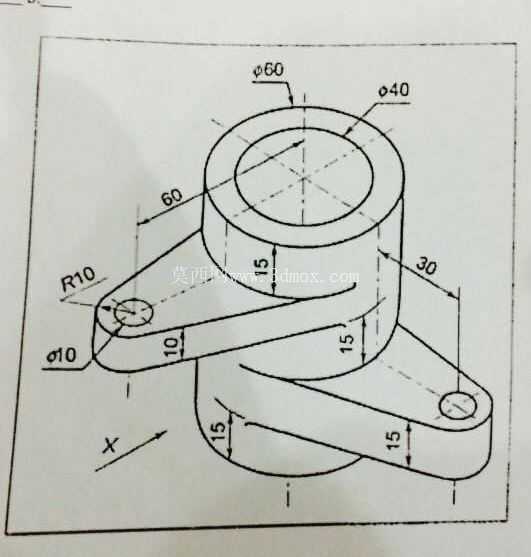

  在轻工输送、小型工装夹具以及非标自动化设备的执行端,这类带三个安装耳的轴套连接支座是十分常见的支撑构件,主要承担回转部件的径向定位与相邻结构的连接固定作用,区别于常规的对称式法兰支座,该结构采用非均匀分布的安装耳设计,能够在有限的安装空间内适配不同角度的固定需求,减少整体安装面的占用面积。从结构功能来看,主体的环形凸台是核心功能区,内孔直径40mm可直接穿装对应直径的转轴或者导杆,外圆直径60mm的环形壁厚度均匀,既保证了轴孔配合段的结构强度,也为孔壁加工预留了足够的余量,环形凸台的总高度为30mm,其中下半段嵌入安装基面的部分高度为15mm,上半段突出安装面的高度同样为15mm,这种半嵌式的设计能够降低支座整体的重心高度,减少转轴运行时的悬臂弯矩,提升支撑稳定性。

  三个安装耳从环形凸台的外壁向外延伸,其中两个安装耳处于同一水平高度,耳板厚度为15mm,端部做R10的圆弧过渡,避免应力集中,耳板上开设直径10mm的通孔,用于穿装螺栓完成与安装基面的固定,两个耳板的中心距环形凸台中心的水平距离为60mm,螺栓孔中心距离耳板端部的距离为10mm,保证螺栓安装时有足够的扳手操作空间;第三个安装耳位于环形凸台的下方,与另外两个耳板形成三角支撑布局,耳板厚度同样为15mm,安装孔规格与其余两孔保持一致,三角分布的安装孔能够抵消转轴转动时产生的各个方向的倾覆力矩,相比两孔安装的结构抗振性能提升明显。设计过程中需要重点关注几个工艺与装配的边界问题:首先是安装耳与环形凸台的衔接位置,所有转角都做了圆弧过渡处理,避免铸造过程中出现应力集中导致的冷裂缺陷,同时也能减少后续机加工的清根工作量;其次是各个安装面的平面度要求,环形凸台的下端面以及三个安装耳的下端面需要保证共面,平面度公差控制在0.05mm以内,避免安装时出现支座倾斜,导致转轴卡滞;另外安装孔的位置度公差需要控制在0.1mm以内,保证与安装基面上的预制孔能够顺利对齐,减少现场装配的修配工作量。

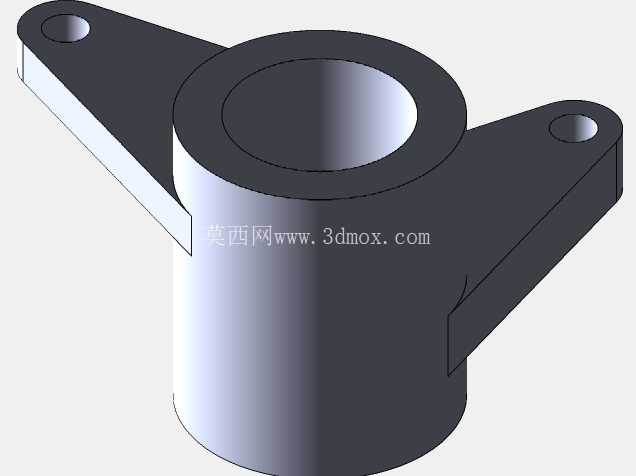

  从实际应用场景来看,这类支座常被用在小型皮带输送机的从动轮支撑、手动工装夹具的转轴定位、以及小型气动执行元件的铰接座位置,相比一体式的铸造箱体,这种分体式的支座结构重量更轻,加工成本更低,更换维护也更加方便,当轴孔出现磨损时只需要更换支座即可,不需要对整个设备的基体进行修复。建模过程中需要先确定环形凸台的中心轴线作为基准,再根据三个安装耳的角度位置绘制各自的草图轮廓,通过拉伸命令生成基础实体后,对所有锐边进行倒圆角处理,最后完成安装孔与轴孔的切除,需要注意的是下方安装耳的位置要避开设备上其他运动部件的运行轨迹,预留至少5mm的安全间隙,避免运行过程中出现干涉。

  尺寸链校核方面,需要保证轴孔中心到每个安装孔中心的距离误差在允许范围内,否则会导致安装后轴孔与配合部件的同轴度超差,引发运转异响、磨损加快等问题;同时环形凸台上下端面的平行度也要满足要求,保证转轴安装后不会出现偏斜。这类铸件在铸造时采用水平分型的方式即可,三个安装耳的结构都不会形成倒扣,不需要额外设计抽芯结构,模具结构简单,成品率高,适合批量生产,后续机加工只需要加工轴孔、安装孔以及上下安装面,加工工序少,生产周期短,能够很好地适配中小批量设备的配套需求。
