龙门式数控雕刻机机架结构三维设计

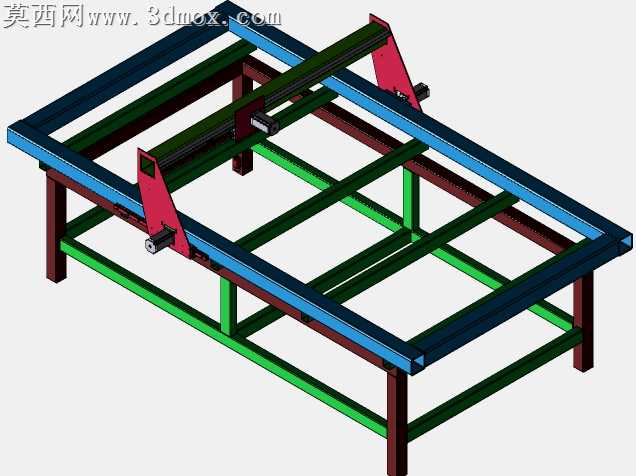

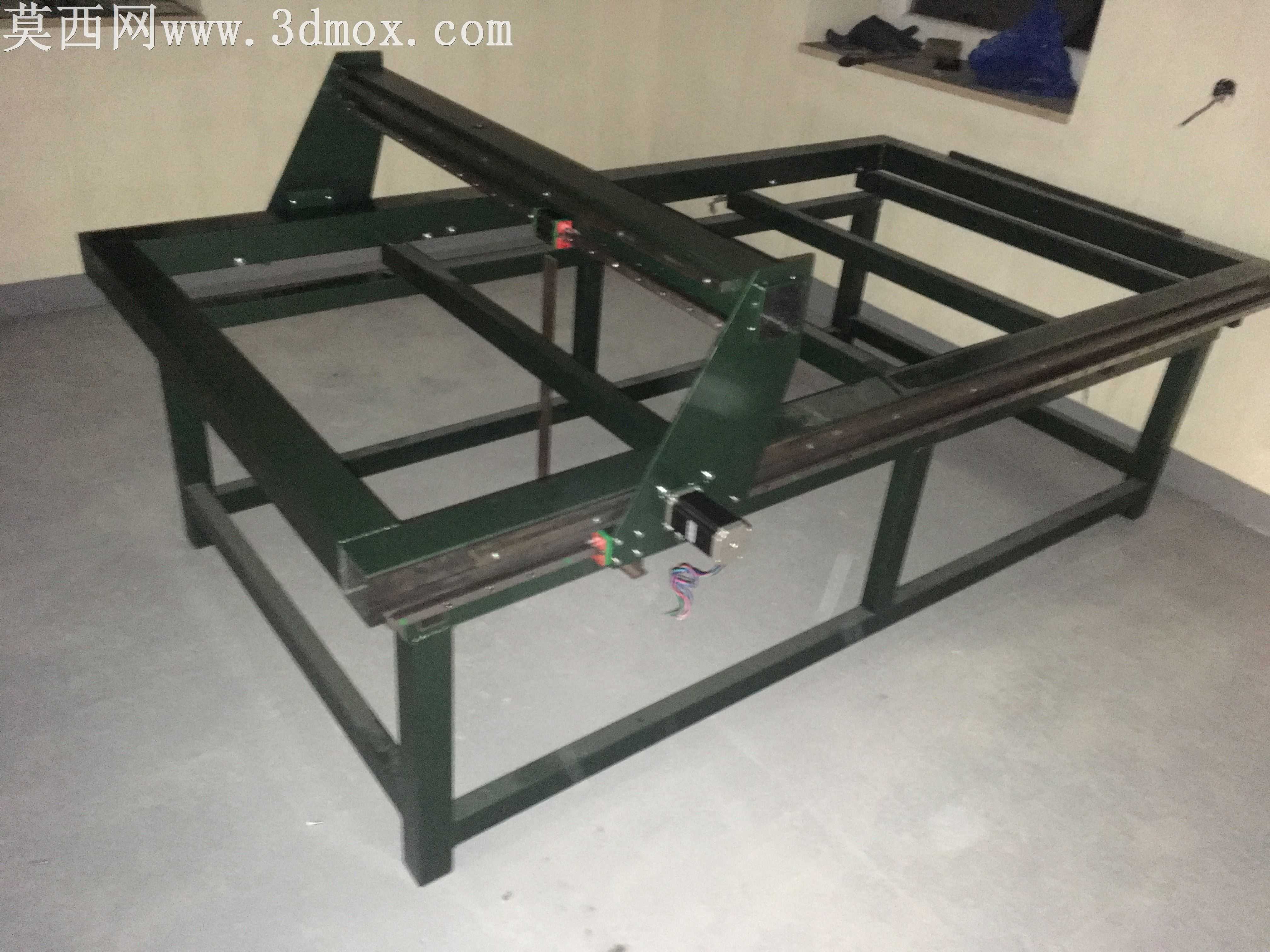

本作品为龙门式数控雕刻机的主机机架三维设计成果，建模阶段严格遵循机械设计规范，以方管型材焊接机架为核心主体，精准还原了设备的承载框架结构。建模过程中对各型材的拼接位置、焊接连接节点做了精细化的参数化建模，保证各安装基准面的位置精度符合数控加工设备的刚性要求，横梁部分采用双平行导轨安装面的结构设计，预留了直线导轨、滑块以及传动组件的安装定位孔位，确保后续运动组件装配时的同轴度与平行度公差符合设计标准。材质渲染阶段，机架主体采用哑光深绿色金属漆材质模拟工业设备常用的喷塑表面效果，还原了金属焊接机架的厚重质感，对导轨安装面做了精加工金属面的材质区分，清晰展现加工面与非加工面的视觉差异，安装在横梁侧端的步进电机组件则分别还原了电机壳体的金属漆面、输出轴的金属光泽以及线缆的橡胶材质质感，整体渲染效果贴近真实工业设备的实物观感。结构设计上，底部框架采用纵横交错的方管排布形式，有效提升机架整体的抗扭刚性与承重能力，避免设备高速运行时产生结构共振，龙门立柱采用三角加强筋的焊接结构，强化横梁与底架的连接强度，保障龙门移动过程中的结构稳定性，横梁上预留的传动组件安装位可适配同步带或丝杠传动方案，满足不同加工场景的精度与速度需求。设计思路围绕中小型数控雕刻机的实用化需求展开，在保证机架刚性的前提下优化型材排布，合理控制整体重量与制造成本，各安装位的标准化设计可兼容市面常规规格的直线导轨、传动部件与驱动电机，降低设备的组装与后期维护难度，整体结构可适配2.5维铣削、数控切割等多种加工工况，为后续整机的完整装配设计提供精准的机架基础模型。
