L型折弯金属合页结构三维设计

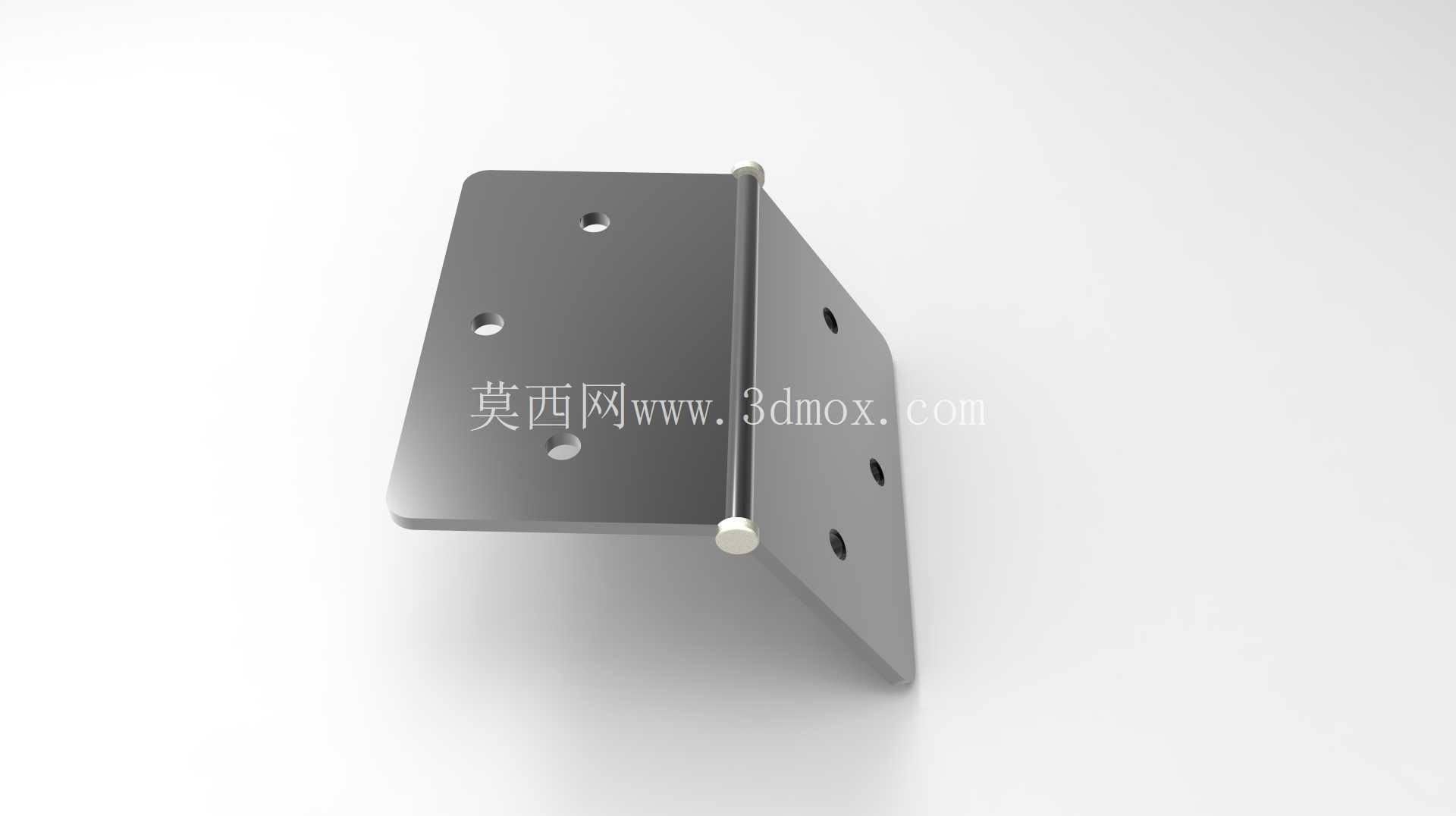

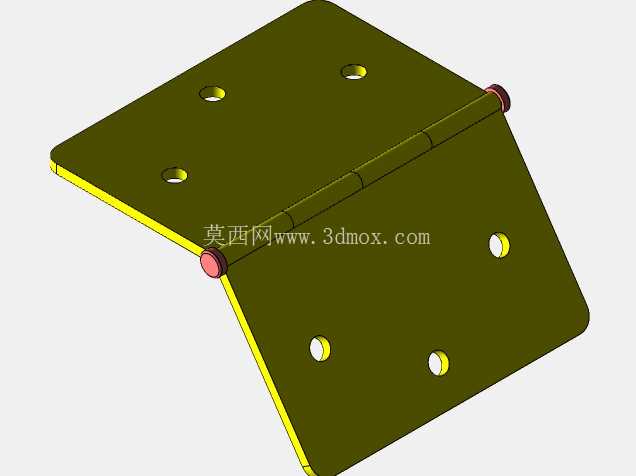

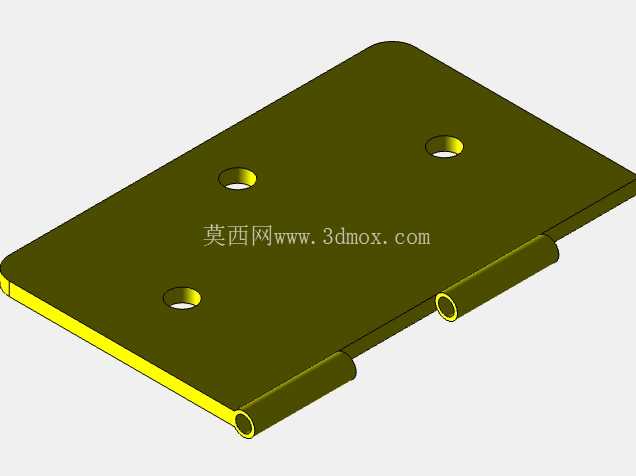

　　这款L型结构的铰接连接件，是工业装配、民用五金场景中极为常用的转动连接部件，日常在设备防护门、箱体侧盖、小型机柜开合结构、家具直角拼接部位都能见到这类结构的身影，它的核心作用是实现两个垂直安装面之间的绕轴转动，同时承担两个部件之间的连接载荷，避免开合过程中连接部位出现错位、松脱的问题。从结构设计逻辑来看，这款合页采用了等厚金属板材一体折弯成型的主体结构，两个互相垂直的安装翼板上分别预留了多个沉头安装孔，孔位排布遵循对称受力原则，每个翼板上的三个安装孔呈三角分布，安装后可以让紧固件的锁紧力均匀覆盖整个翼板面，避免长期开合受力后翼板出现翘曲变形。中间的铰接轴采用了贯穿式销轴设计，轴体两端做了铆压限位处理，既保证了两个翼板转动时的同轴度，也不会出现销轴脱出的问题，转动间隙控制在极小的范围内，开合过程中不会出现明显的旷量，同时转动阻尼均匀，不会出现卡滞或者松垮的手感。在实际选型应用时，首先要确认安装边界的尺寸匹配度，这款合页的两个翼板宽度一致，折弯处做了小圆角过渡，不会在直角安装时出现干涉问题，安装孔的中心距适配常规的M4/M5紧固件规格，沉头孔深度可以让紧固件安装后完全没入板面，不会突出翼板表面影响部件贴合。

　　设计过程中需要重点关注几个受力细节：首先是折弯部位的圆角半径，不能过小否则会出现应力集中，长期反复开合容易在折弯处产生金属疲劳断裂，也不能过大否则会导致两个安装面贴合时出现缝隙，影响安装精度；其次是铰接轴与轴孔的配合公差，采用间隙配合的同时要控制公差带范围，既要保证转动顺畅无卡滞，也要避免间隙过大导致两个翼板之间出现窜动，影响开合的定位精度；另外翼板上的安装孔距离折弯边的距离也要经过核算，距离过近会导致折弯时孔位变形，距离过远则会让翼板的受力点外移，降低整体的承载能力。

　　在不同的应用场景下，这类合页的材质选择也有区别，普通室内设备场景可以选用冷轧钢板表面镀锌处理，成本较低且能满足基础防锈需求；户外或者潮湿环境下使用则可以选用304不锈钢板材，耐锈蚀能力更强，适合长期在高湿度、有腐蚀介质的环境中工作；如果是有轻量化需求的场景，也可以选用铝合金板材做硬质阳极氧化处理，在保证结构强度的同时降低整体重量。安装过程中需要先将两个待连接的部件做定位标记，先固定其中一个翼板的全部紧固件，调整转动顺畅度之后再锁紧另一个翼板的紧固件，避免安装时出现错位导致转动卡滞。

　　这类铰接结构看似简单，但在实际设备结构中承担着非常重要的作用，一旦合页出现变形或者失效，会直接导致防护门、箱盖等部件无法正常开合，甚至可能引发安全隐患，因此在建模设计阶段就要充分考虑受力工况、安装公差、使用环境等多方面因素，不能只做外形的复刻，要从实际使用的角度出发校核每一处结构尺寸的合理性，比如翼板的厚度要根据预期承载重量来选择，承载较大的场景下需要适当增加板材厚度，或者增加安装孔的数量来分散受力，铰接轴的直径也要对应做加大处理，避免长期承重出现轴体弯曲变形。另外在细节处理上，翼板的所有边缘都做了倒角去毛刺处理，不会在安装和使用过程中划伤操作人员，铰接轴的两端铆压部位做了平滑处理，不会突出翼板表面，整体外观简洁规整，既满足功能需求也兼顾了外观的一致性。
