磁吸拼接式多关节球形卡通机器人结构

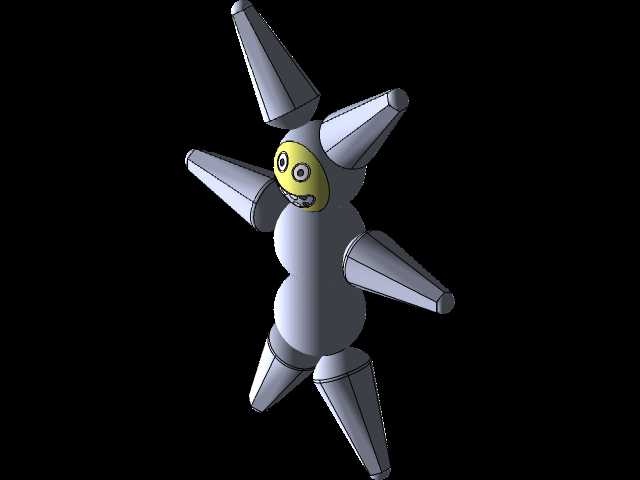

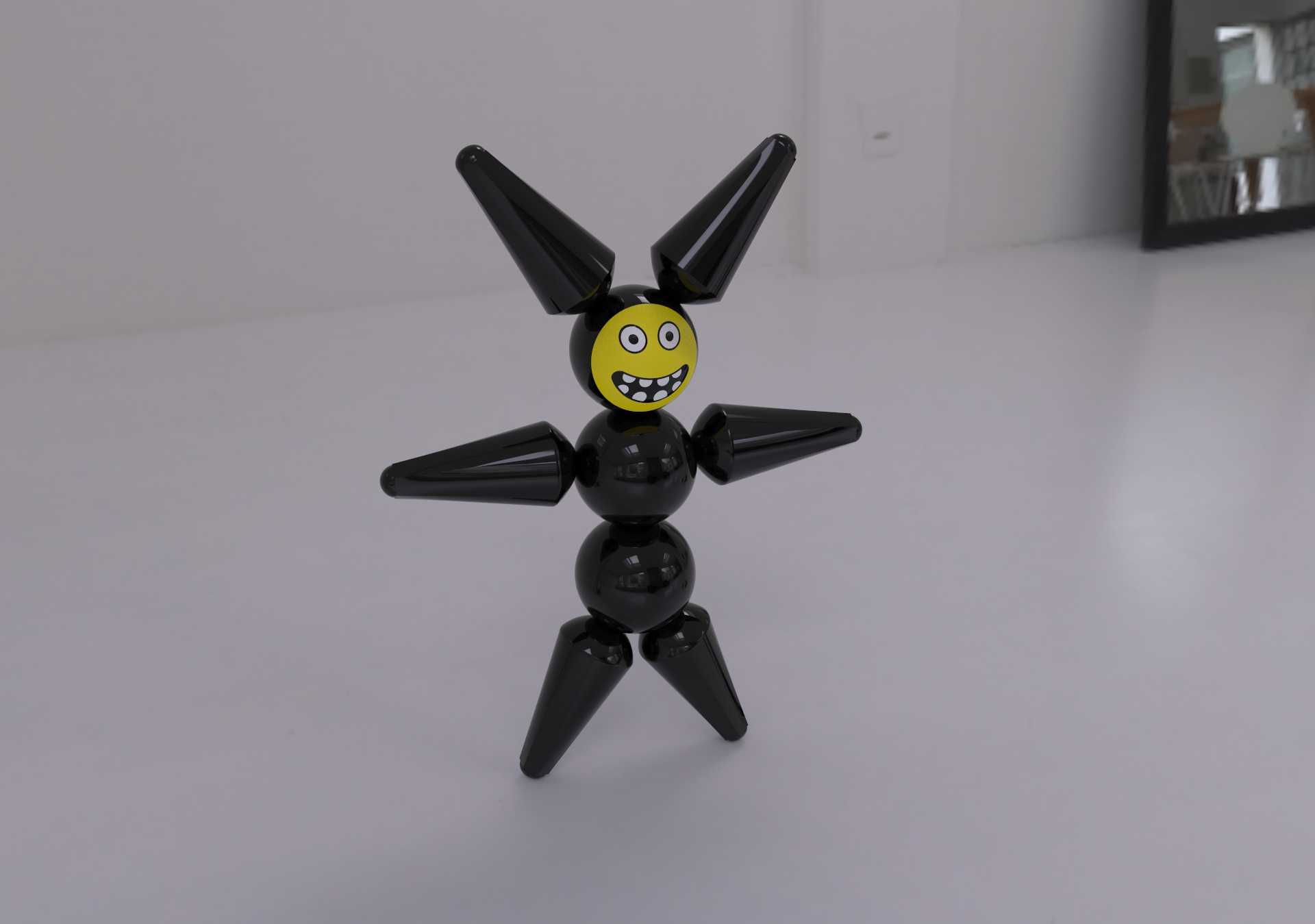

　　这款可动拼接结构的设计，最初是面向桌面创意展示、科教演示场景开发的，整体采用球节拼接的模块化思路，所有肢体部件都可通过球头与球窝的配合实现多角度转动调整，能摆出不同的肢体姿态，适配展示陈列、儿童机械结构启蒙、潮玩摆件等多个场景的使用需求。从结构设计逻辑来看，主体躯干部分采用上下两个等直径球体作为核心承载段，球体内部预留了磁体安装槽，相邻部件的连接端嵌入对应极性的永磁体，既可以保证拼接时的定位精度，又能提供足够的连接阻尼，避免调整姿态后出现肢体松脱滑落的问题。头部球体直径略小于躯干球体，面部区域预留了平面安装位，可粘贴印刷表情贴片或者直接做曲面印刷，满足不同外观风格的定制需求。四肢部分统一采用锥状流线造型，

　　靠近躯干的连接端为标准球头结构，与躯干球体上均匀分布的球窝孔位过盈配合，同时配合磁体的吸附力，单根肢体可实现30度范围内的俯仰、摆动调整，四个肢体的安装孔位在躯干球体上呈90度均匀分布，上下躯干的连接同样采用球头结构，可实现上半身相对下半身的扭转、侧倾动作，整体活动自由度可以覆盖绝大多数常规展示姿态的调整需求。下肢的两个锥状部件长度略长于上肢部件，底部做了小平面切边处理，当机器人调整为直立姿态时，两个下肢的底部平面可以同时接触支撑面，配合重心位置的优化，无需额外支撑结构即可实现稳定直立放置，不会出现倾倒问题。从安装边界尺寸来看，直立状态下整体高度控制在150mm量级，最大肩宽尺寸为120mm，下肢展开后的最大支撑跨度为80mm，

　　所有部件的外表面均做了圆弧过渡处理，没有尖锐棱角，既可以避免使用过程中出现磕碰划伤的问题，也能降低注塑加工时的脱模难度，适合采用ABS或者PC材质进行批量注塑生产。在结构细节处理上，所有球头与球窝的配合面都做了0.1mm的间隙预留，表面粗糙度控制在Ra1.6以下，既保证转动时的顺滑手感，又不会因为间隙过大出现连接松旷的问题；磁体安装槽的尺寸与选用的圆形钕铁硼磁片为过盈配合，装配时采用压装方式固定，不需要额外添加粘接剂，降低装配工序的复杂度。每个锥状肢体的内部都做了均匀的壁厚设计，壁厚控制在2mm，既可以保证部件的结构强度，避免调整姿态时出现部件断裂，又能减少材料用量，降低单件生产成本。

　　头部的两个锥状耳状部件与头部球体的连接方式和四肢一致，同样可以调整角度，能够实现不同的耳部姿态变化，进一步提升整体的可玩度。这款结构的模块化设计思路，还支持不同颜色部件的混搭拼接，用户可以根据自身喜好更换不同配色的肢体、头部部件，实现个性化的外观定制，不需要修改核心连接结构即可拓展出多种外观版本。在实际应用中，除了作为桌面创意摆件之外，还可以作为机械结构教学的演示教具，用来展示球节连接、磁吸定位的结构原理，帮助初学者理解多自由度铰接结构的运动逻辑；也可以作为文创周边的基础结构，通过更换面部图案、调整部件配色，适配不同IP形象的衍生产品开发需求。支撑面接触的下肢底部平面做了防滑纹理预留，可粘贴硅胶防滑垫，进一步提升放置时的稳定性，即使在光滑的玻璃、烤漆桌面也不会出现打滑移位的问题。所有部件的分型面都设置在部件的最大轮廓处，避免注塑加工时出现倒扣结构，简化模具结构，降低量产时的模具成本，浇口位置设置在每个锥状部件的尖端以及球体的拼接端面，加工后可以很方便地去除浇口痕迹，不会影响外观面的平整性。
