伸缩式便携美工切割刀具结构设计

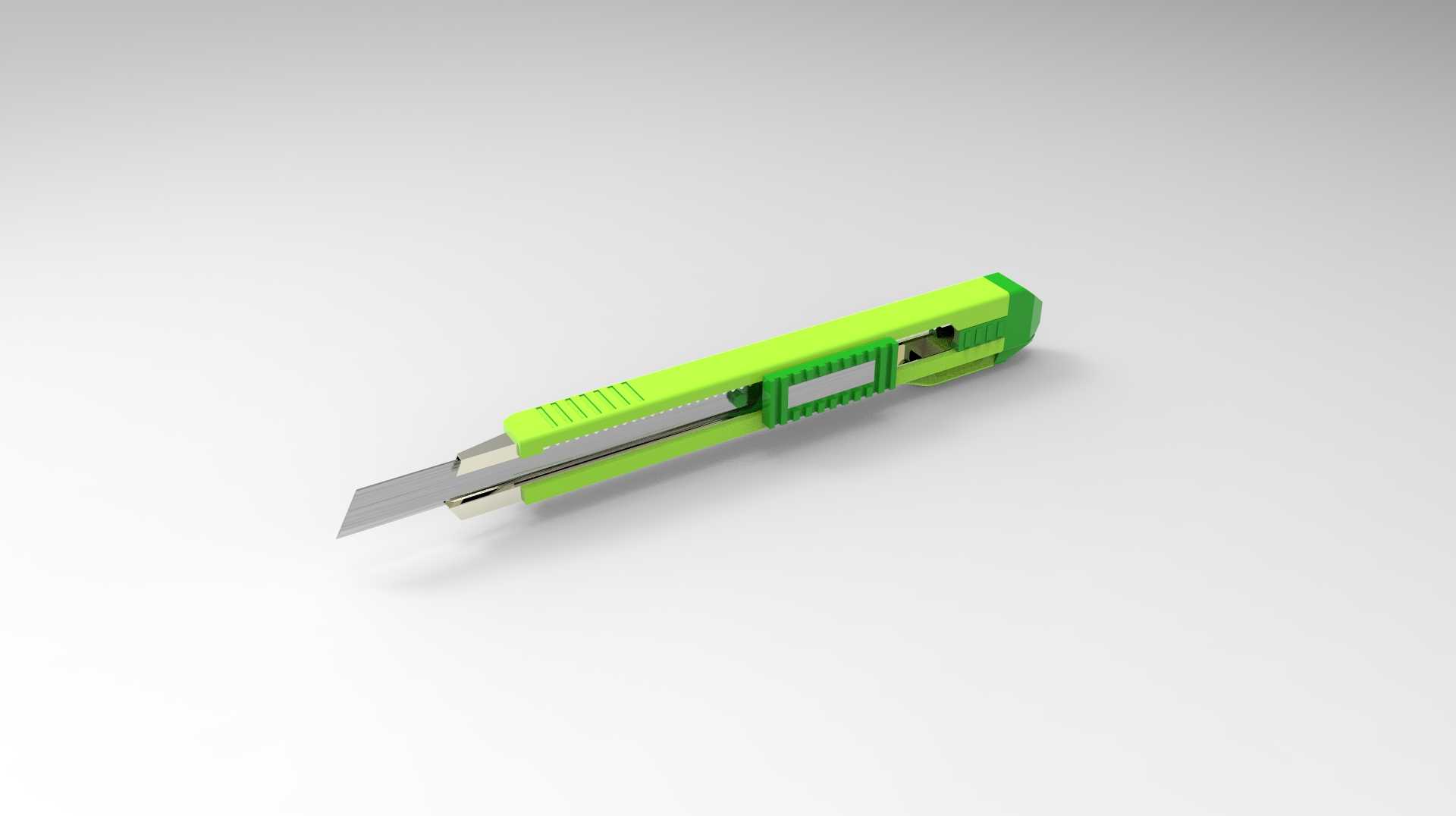

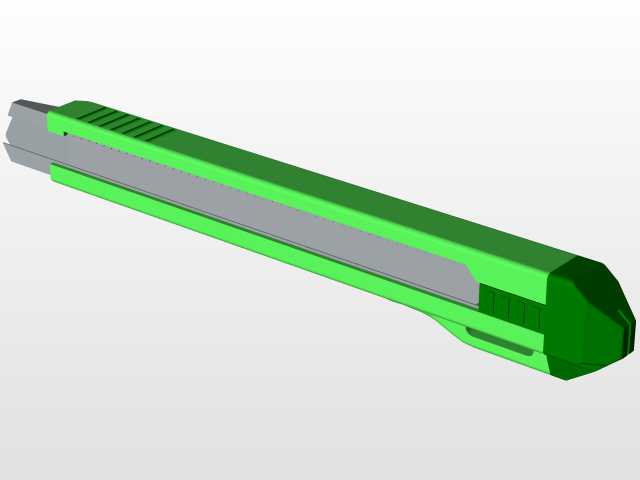

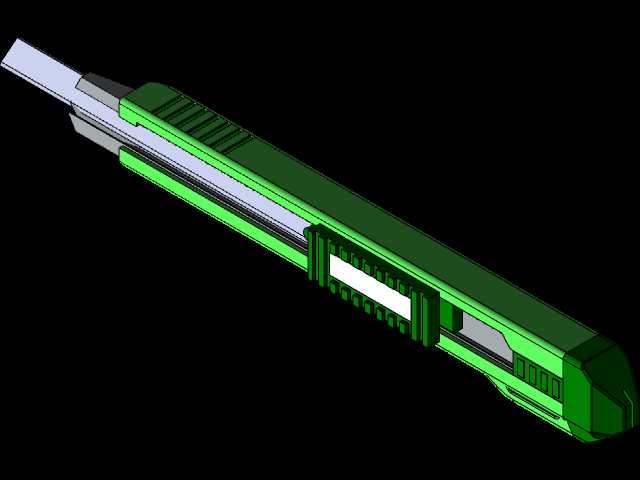

　　日常生产维修、物料裁切场景里，这类手动伸缩切割刀具的使用频率极高，从车间线束外皮修整、包装纸箱拆封，到办公场景的纸张裁切、装修作业的壁纸修边，都能看到这类工具的身影，它的结构设计直接决定了握持手感、操作安全性与刀片使用寿命。这款刀具的整体外形贴合人手握持的生理曲线，外壳采用分体式卡扣加筋位的结构设计，亮绿色的握持区域做了密集的横向防滑齿槽，即便手上沾有少量切削液、灰尘或者胶带残胶，也能保证握持时不会打滑，避免施力过程中刀具脱手造成划伤风险。刀具的伸缩推钮设置在壳体侧面的导向槽内，推钮表面做了凹凸的防滑纹理，拇指单指即可推动完成刀片的伸出与收回操作，推钮内部带有弹性定位卡珠，对应导向槽内的多段定位凹坑，

　　能够将刀片固定在不同的伸出长度档位，适配不同厚度的裁切物料需求，不需要每次都将刀片完全伸出，既减少刀片外露的安全隐患，也能避免刀片过长受力弯折断裂。刀片的固定滑道采用金属衬片嵌装在塑料壳体内的结构，相比纯塑料滑道，金属衬片的耐磨性能提升数倍，长期反复伸缩刀片也不会出现滑道磨损导致的刀片晃动问题，保证裁切时的走刀精度，刀片与衬片之间的间隙控制在0.1mm以内，既保证刀片滑动顺畅无卡滞，又不会出现过大的旷量导致裁切走偏。刀具的尾端设计了可拆卸的堵头结构，当前端刀片的刃口磨损后，可以拆下尾堵将刀片向前推出，沿着刀片上的预制压痕掰掉磨损的前段，就能露出新的锋利刃口，不需要整体更换刀片，大幅降低耗材使用成本，尾堵与壳体之间采用过盈卡扣配合，

　　正常使用过程中不会出现松脱掉落的问题。壳体的边角全部做了R2以上的圆角过渡处理，没有尖锐的棱角，长时间握持作业也不会硌手，壳体上下盖的合模缝位置做了错位止口设计，装配后合模缝间隙小于0.05mm，不会出现划手或者灰尘、切削碎屑进入壳体内部卡住伸缩机构的问题。从安装边界来看，这款刀具的整体长度控制在160mm左右，收回状态下的最大宽度为35mm，厚度为15mm，能够轻松放入工装裤的侧袋或者工具包的隔层内，不会占用过多的储物空间，整体重量控制在80g以内，长时间单手握持操作也不会产生明显的手部疲劳感。在结构强度设计上，壳体选用高抗冲的工程塑料材质，在推钮受力位置、刀片衬片固定位置都做了加厚的筋位补强，正常施加150N的裁切推力时，

　　壳体不会出现开裂或者变形的问题，金属衬片采用冷轧钢板冲压成型，表面做了镀锌防锈处理，在潮湿的车间环境下使用也不会轻易生锈卡滞。刀片的锁定结构经过专门的受力优化，当刀片伸出到最大档位时，锁定卡块能够完全卡住刀片根部的定位缺口，即便是裁切较硬的塑胶板、薄铝片时，刀片也不会出现回缩的问题，保证裁切过程的施力稳定。导向槽的两端都做了限位挡块，推动推钮时不会因为用力过猛将刀片整个从壳体前端推出，避免刀片飞出造成安全事故，前端的刀片出口位置做了收口的导向结构，刀片伸出时能够始终保持居中位置，不会出现偏摆导致的裁切切口不齐问题。从实际使用的场景适配来看，这款刀具的刀片伸出档位分为三档，第一档伸出10mm，适合裁切纸张、胶带这类薄型物料；第二档伸出20mm，适合裁切纸箱、壁纸这类中等厚度的物料；第三档伸出30mm，适合裁切薄塑胶片、橡胶垫这类稍厚的物料，使用者可以根据实际的裁切需求灵活调整，不需要额外借助其他工具。握持区域的防滑齿槽深度为0.3mm，既能够提供足够的防滑摩擦力，又不会因为齿槽过深积累难以清理的污渍，日常维护时只需要用干布擦拭就能清理干净表面的灰尘与残胶。推钮的滑动阻尼经过反复调试，推动时的阻力控制在5N左右，既不会因为阻尼过小导致刀片受震动自行滑移，也不会因为阻尼过大导致单手操作困难。
