彩色长尾夹办公文具夹持结构三维数模

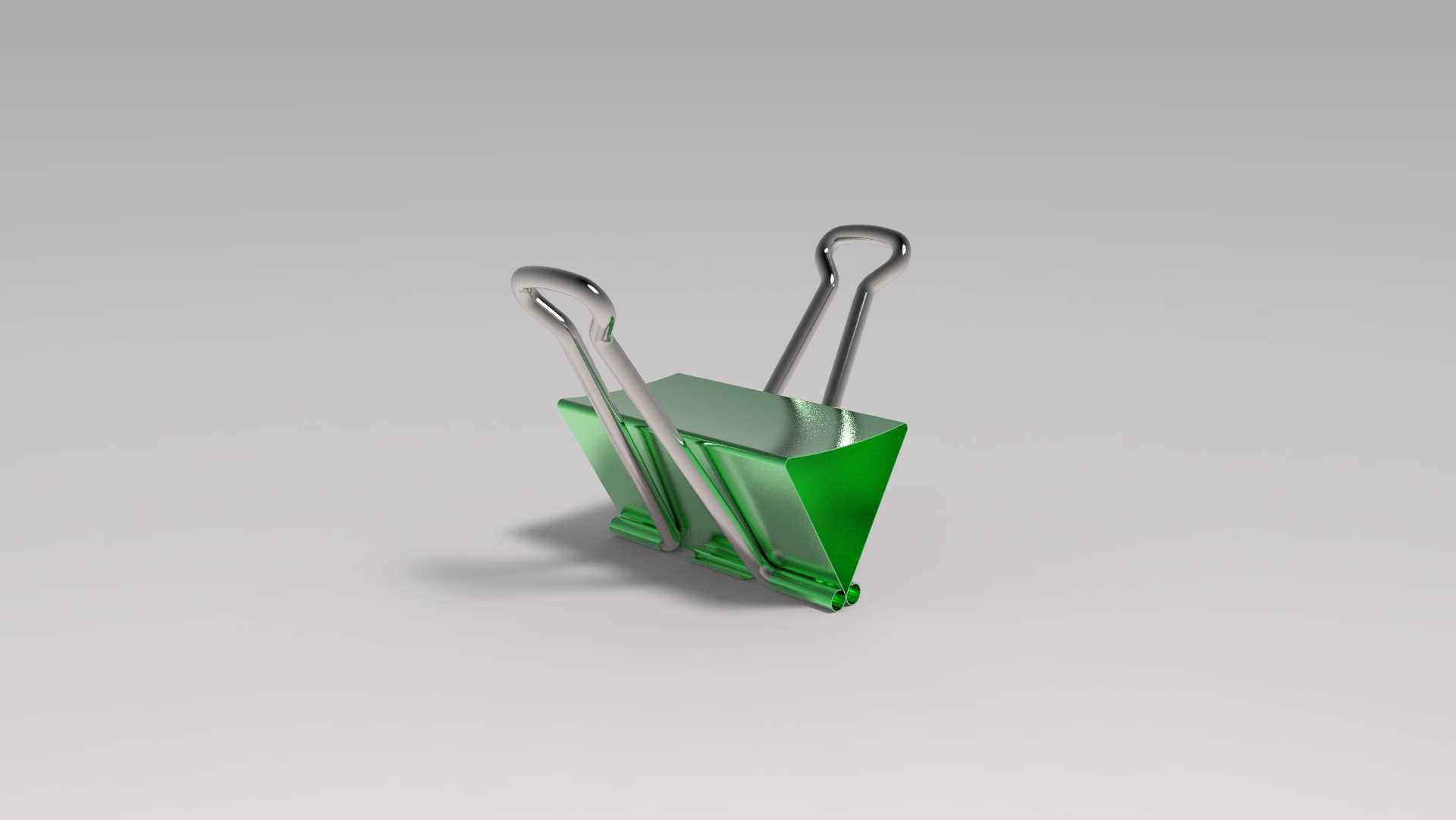

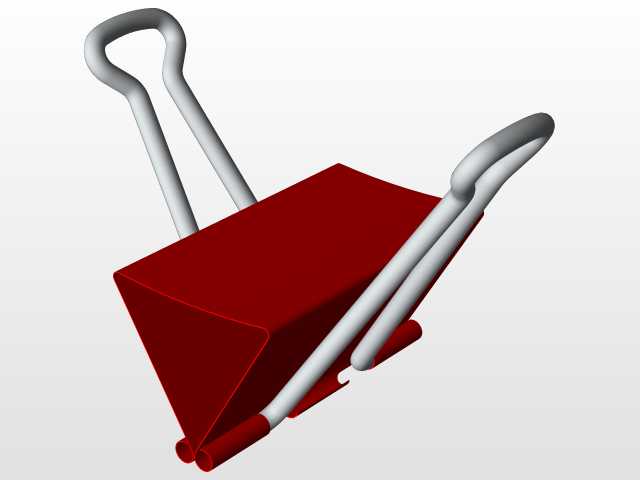

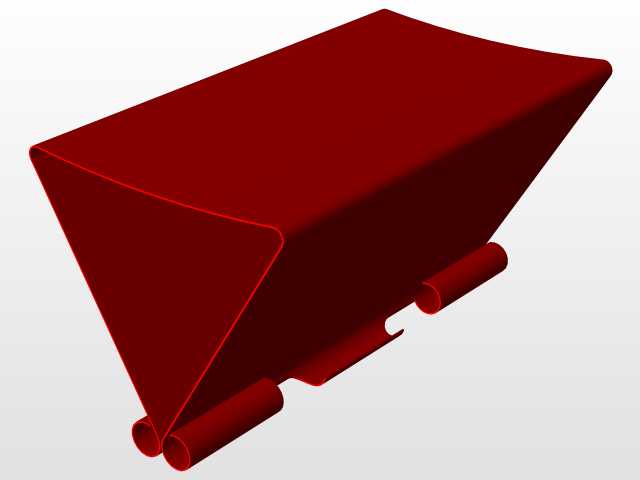

　　日常办公场景中，这类长尾夹是桌面文件整理、票据归集、零散资料临时固定的高频使用小五金件，在生产车间的工艺文件流转、质检记录单临时装订、工位作业指导书固定等场景也有大量应用，相比普通回形针，它的夹持力更大，可夹持的纸张厚度范围更宽，且不会在纸张表面留下明显的穿刺压痕，重复开合使用寿命更长。从结构设计来看，整个产品分为两个核心功能部分，一是金属弹性夹体，二是配套的钢丝弯折手柄。金属夹体采用一次冲压弯折成型的弹性钢板结构，夹体的夹持面做了微向内收的弧度设计，当夹体处于自然闭合状态时，两个夹持边的接触压力沿整个夹口长度均匀分布，不会出现局部压力过大夹皱纸张、或是局部压力过小导致文件滑脱的问题。夹体表面做了彩色喷塑处理，

　　一方面可以通过不同颜色区分不同类别的归集文件，另一方面喷塑层可以隔绝金属基材与空气、水汽的接触，避免长期使用过程中出现锈蚀污染纸面的问题，同时喷塑层的哑光质感也能减少金属表面的反光，在办公环境下使用不会产生刺眼的反光干扰视线。配套的钢丝手柄采用高弹性冷拔钢丝弯折成型，两个手柄的转轴端直接卡入夹体尾部的弯折卷边结构内，不需要额外的销轴类连接件，装配工序简单，批量生产时的装配效率很高。手柄的操作端做了圆弧过渡处理，按压开合时不会硌手，当手柄向上扳动到与夹体夹持面平行的位置时，可以通过杠杆原理撑开夹体的夹持口，此时将需要固定的文件放入夹口内，松开手柄后夹体依靠自身的弹性回弹即可完成夹持动作；当需要将长尾夹挂在墙面、文件架的挂钩上时，

　　可以将手柄扳动到竖直状态，此时手柄的弯折处刚好形成挂孔结构，可直接悬挂收纳，不需要额外配置挂绳等配件。从尺寸边界来看，这款长尾夹的夹口有效夹持长度为32mm，自然闭合状态下的最大夹持厚度为15mm，整体闭合状态下的总高度为50mm，宽度为32mm，手柄完全展开时的总宽度为75mm，在做办公文具收纳盒的内部隔层设计、桌面文件整理架的卡槽尺寸设计时，需要预留足够的操作空间，尤其是按压手柄开合夹口时，手柄的转动半径范围内不能有遮挡结构，否则会影响正常的开合操作。设计过程中需要重点关注夹体的弹性参数匹配，钢板的厚度选择需要兼顾夹持力与开合手感，钢板过厚会导致按压手柄需要的力度过大，日常使用手感偏硬，长时间频繁开合容易造成手部疲劳；

　　钢板过薄则会导致夹持力不足，夹持较厚的文件时容易出现松脱，甚至在多次开合后出现金属疲劳导致夹体无法完全闭合。同时夹体尾部的卷边结构尺寸需要与钢丝手柄的线径精准匹配，卷边的内径比钢丝线径大0.2mm即可，间隙过大会导致手柄晃动明显，开合过程中容易出现卡滞，间隙过小则会导致手柄转动阻力过大，操作不顺畅。夹体的边角位置全部做了圆角钝化处理，没有尖锐的毛刺棱角，日常拿取使用过程中不会划伤手部，也不会刮坏文件袋、文件夹的表面。在实际生产的模具设计阶段，夹体的冲压折弯工序需要精准控制回弹量，因为弹性钢板在弯折后会存在一定的角度回弹，需要在模具上做对应的角度补偿，才能保证最终成型的夹体夹持面平行度符合要求，避免出现夹口一端紧一端松的问题。钢丝手柄的弯折处需要做圆滑过渡，不能有明显的弯折压痕，否则在长期反复扳动手柄的过程中，压痕位置容易出现应力集中，导致钢丝断裂失效。这类小五金件虽然结构简单，但是在日常办公、生产现场的文件管理环节承担了很重要的作用，结构设计上的细节优化直接影响使用体验和使用寿命，建模过程中需要准确还原各部件的配合关系，尤其是夹体尾部卷边与钢丝手柄的装配间隙、夹体的弧度参数、手柄的弯折角度，才能保证后续做结构验证、模具开模时的参数准确性。
