推拉式便携U盘结构三维设计

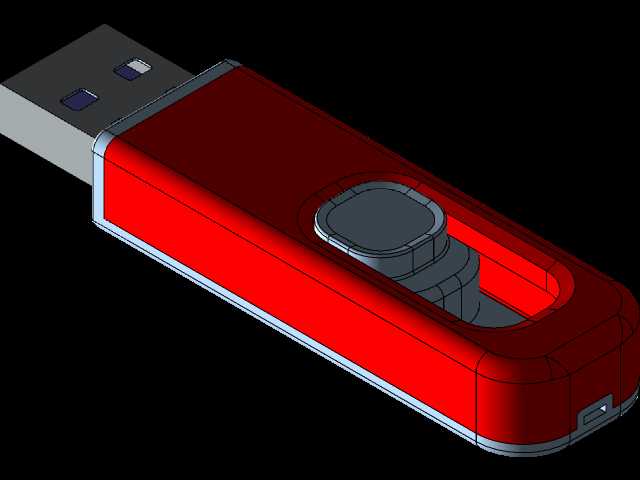

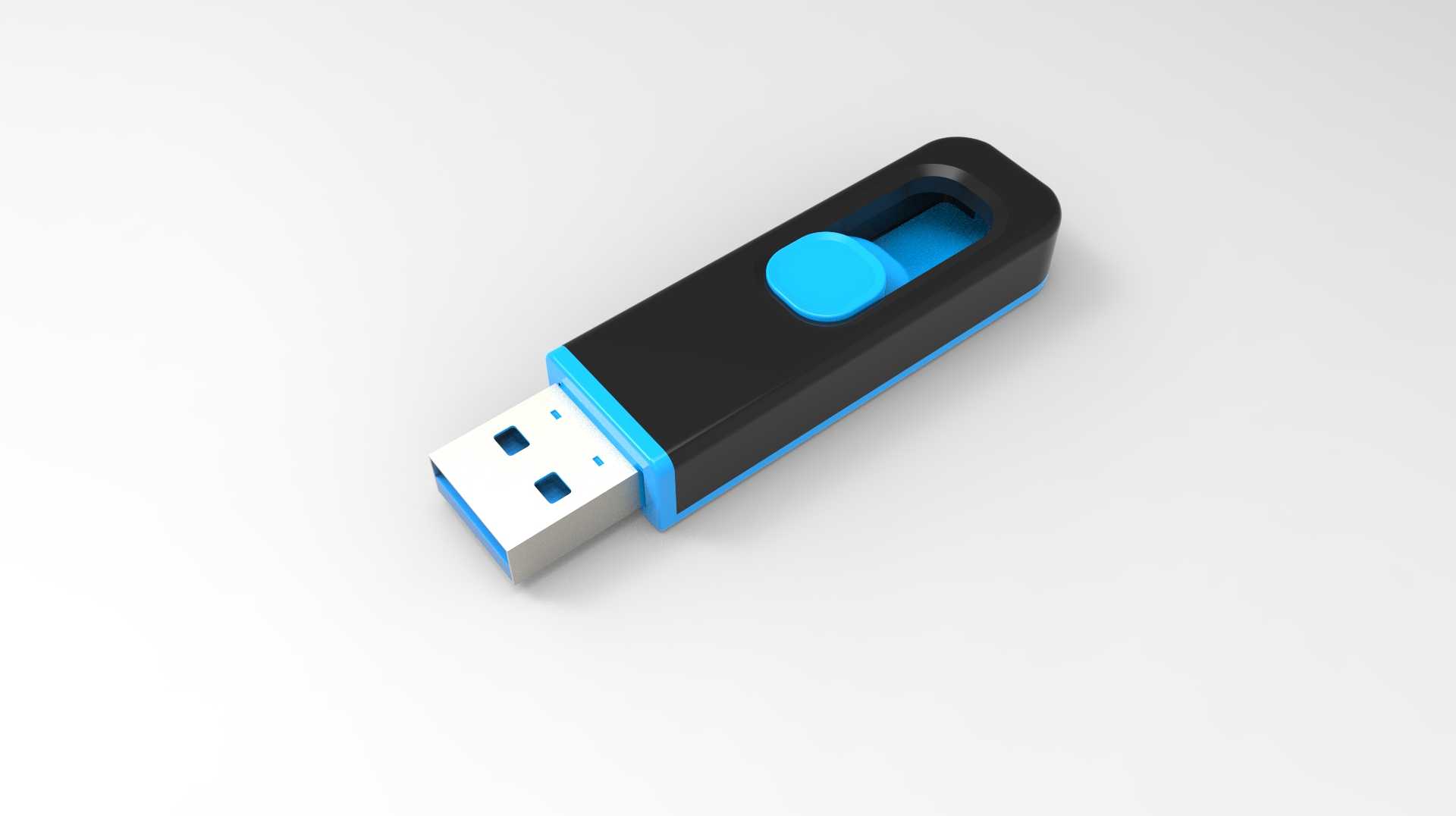

　　日常办公场景中，移动存储介质是跨设备传输数据的核心载体，这款推拉式U盘的结构设计，完全围绕日常使用的痛点展开优化。首先从使用场景来看，传统盖帽式U盘经常出现盖帽丢失的问题，外露的USB接口在携带过程中容易被口袋里的钥匙、硬币等硬物刮伤金手指，导致接触不良，这款推拉结构直接省去了独立盖帽，通过内置的滑动机构实现USB插头的伸出与收回，用户单指推动侧面的推钮就能完成插头的收放，单手即可操作，不需要双手配合拔盖帽，在外出差、现场拷贝设备参数的时候，哪怕手里拿着记录本或者工具，也能快速完成操作。

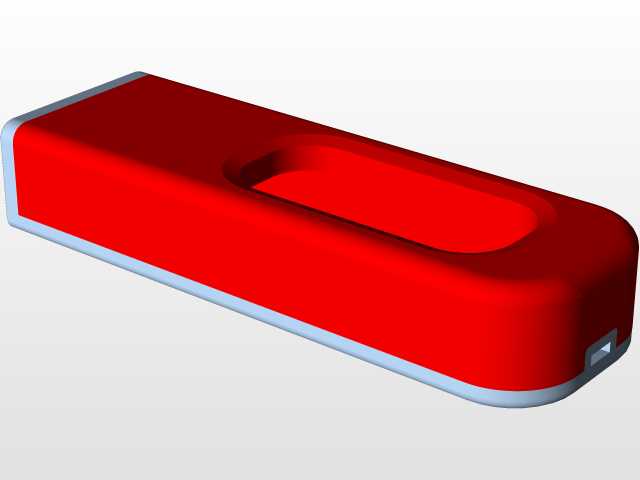

　　从功能特性上看，外壳采用分体式卡扣装配结构，上下壳体通过边缘的卡扣配合定位，不需要额外打螺丝，装配效率高，后期如果需要更换内部的Flash存储芯片或者维修主控板，只需要用撬片沿壳体合模线撬开即可，维护难度低。推钮部分做了内凹的防滑纹理，手指推动的时候不会打滑，推钮的滑动行程经过精准计算，完全伸出时USB插头的外露长度符合通用USB接口的插拔深度要求，不会出现插不到位导致的识别失败，收回时插头完全藏在壳体内部，外壳端部的围挡刚好把金手指完全护住，哪怕和钥匙、金属工具放在同一个包里，也不会刮伤接触片。

　　设计思路上，整体壳体采用圆角过渡，没有尖锐的棱角，放在衣服口袋里不会勾刮布料，握持插拔的时候手感更贴合。壳体的壁厚控制在1.2mm，既保证了日常摔落时的结构强度，不会一摔就裂，又不会因为壁厚过大导致整体尺寸臃肿。内部的存储模块定位槽做了0.2mm的限位筋，刚好卡住PCB板，不会因为日常晃动出现PCB移位导致的接口错位，推钮和内部滑块的配合处做了阻尼卡点，插头伸出和收回的位置都有明显的段落感，不会出现放在包里因为挤压自动滑出插头的情况。

　　从安装边界和尺寸来看，整体长度控制在60mm以内，宽度20mm，厚度10mm，属于常规便携U盘的尺寸范畴，插入电脑USB接口的时候，不会和相邻的接口产生干涉，哪怕是笔记本上间距很小的并排USB口，插入这款U盘也不会挡住旁边的接口。USB插头的金属外壳采用标准的A型公头尺寸，公差控制在通用USB规范的范围内，兼容台式机、笔记本、工业设备、车载播放器等所有带标准A型USB母座的设备，插拔寿命能达到万次以上。外壳边缘的分型面做了错位止口设计，装配后上下壳之间不会出现明显的缝隙，日常泼溅的少量水不会直接渗进内部，能应对日常使用中不小心碰到水杯的小意外，当然这款结构并不支持防水，只是做了基础的防泼溅防护。

　　另外在结构细节上，推钮的滑动轨道做在壳体内部的两侧，和壳体是一体化注塑成型的，不需要额外加装轨道零件，减少了零件数量，降低了装配的复杂度，也减少了故障点。尾部预留了挂绳孔的位置，用户可以自己搭配挂绳挂在钥匙扣上，不容易丢失。整体的结构没有多余的复杂零件，所有零件都适合注塑批量生产，模具结构简单，量产成本低，适合作为常规消费级数码存储配件的结构方案，建模的时候所有配合面都留了合理的装配间隙，滑动部件的间隙控制在0.1mm，既不会因为间隙太小出现滑动卡滞，也不会因为间隙太大出现松垮晃动感。
