三爪式轴承拆卸拉拔工具结构设计

在设备运维、机械装配、机加工车间的日常检修场景里，轴承过盈配合拆卸一直是高频且容易出问题的工序——如果用撬棍蛮力撬动、锤击敲击，很容易造成轴承内圈崩裂、轴颈表面拉伤、轴承座配合面变形，甚至直接损伤相邻的传动部件，后续修复成本远高于拆卸作业本身。这款三爪结构的拉拔工具，就是针对这类过盈连接件拆卸需求设计的手动工装，核心是通过螺旋顶升的机械力，平稳施加轴向拉力，把轴承、皮带轮、齿轮这类紧配合装在轴端的零件完整拉卸下来，避免暴力拆卸带来的零件损伤。

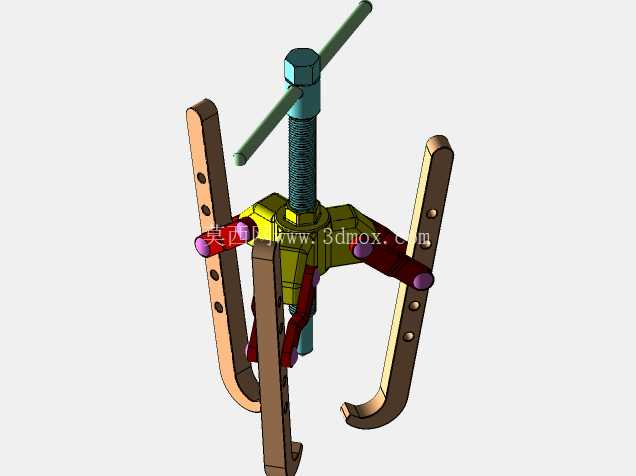

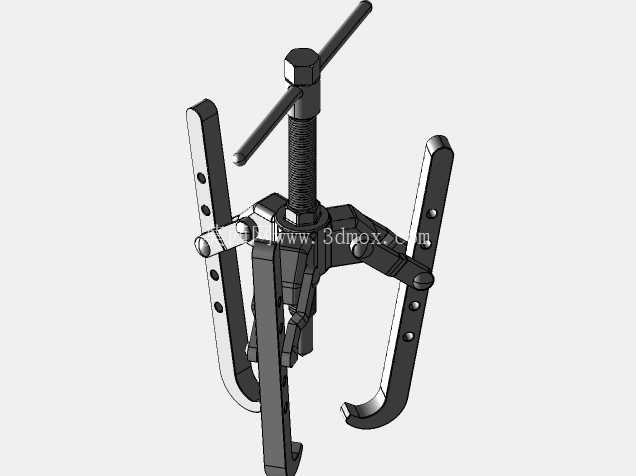

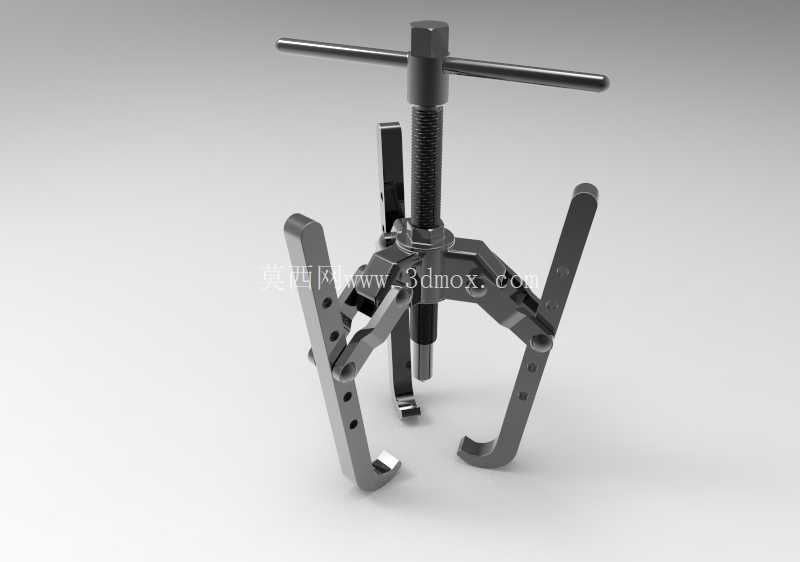

从功能结构来看，整套工具的受力路径设计非常清晰：顶部的T型横杆是手动施力端，操作人员可以双手握持横杆转动，带动中间的梯形传动螺杆向下进给，螺杆的底端是顶针结构，作业时直接顶在轴端的中心孔位置，作为整个拉拔动作的受力支点。三个均匀分布的卡爪通过铰接结构连接在中部的滑套上，滑套可以顺着螺杆的轴向上下滑动，调整卡爪的张开幅度，适配不同直径的轴承外圈；卡爪本身做了折弯勾型设计，末端的勾头可以牢牢卡在轴承的内圈或者外圈端面，避免拉拔过程中滑脱。和两爪拉马相比，三爪的受力点呈120度均匀分布，拉拔时轴承受力更均衡，不会出现单侧受力偏载导致的轴承歪斜、卡滞问题，尤其适合拆卸直径较大、配合过盈量稍大的深沟球轴承、圆锥滚子轴承。

设计过程中首先要考虑的是受力冗余，梯形螺杆选用中碳钢调质处理，螺纹牙型做了圆角过渡，避免应力集中导致的螺杆断裂，毕竟拉拔时螺杆承受的是轴向拉压复合力，尤其是拆卸锈蚀的旧轴承时，瞬时受力可能达到额定载荷的1.5倍，足够的强度储备是工具可靠使用的基础。卡爪的铰接孔位置做了多档位设计，不同的孔位对应不同的拉拔行程和卡持直径，小档位可以卡持直径20mm左右的微型轴承，大档位张开后可以适配最大150mm直径的标准轴承，覆盖了车间日常维修里绝大多数中小型轴承的拆卸需求。卡爪的勾头端面做了防滑齿纹，和轴承端面接触时可以增大摩擦力，防止拉拔过程中卡爪向外滑脱，勾头的厚度做了减薄处理，能够伸进轴承和轴承座之间的狭窄缝隙里，不用额外撬动留出间隙就能完成卡装，这一点在维修空间局促的设备上非常实用，比如电机端盖内部的轴承拆卸，不需要完全拆解端盖就能完成作业，能大幅缩短检修停机时间。

安装边界和操作逻辑上，这套工具不需要额外的固定基座，作业时只需要保证螺杆顶针和轴的中心线重合，三个卡爪均匀勾住轴承的受力端面，转动T型杆时保持匀速进给，就能让轴承顺着轴向平稳脱出。整个工具的外形尺寸控制得非常紧凑，收拢状态下最大外径不超过180mm，总高度在220mm左右，普通的维修工具箱就能放下，外出抢修、现场作业携带都很方便。和液压拉马相比，这种纯机械结构的工具没有密封件老化、漏油的问题，日常不需要复杂维护，只要定期给螺杆螺纹和铰接点涂抹少量润滑脂，就能保证转动顺畅，使用寿命很长，哪怕是在多粉尘、有油污的车间环境里，也不会因为杂物进入配合面出现卡滞。

实际使用场景里，除了拆卸轴承，这套工具还能用来拉卸轴上的轴套、联轴器、皮带轮等过盈配合零件，只要卡爪能勾住零件端面、螺杆能顶到轴端中心，就能完成拆卸作业，通用性很强。设计时特意把卡爪的受力面做了加宽处理，拉拔薄壁类零件的时候，不会因为局部压强过大把零件端面压变形，比如拆卸薄型的同步带轮时，不会出现勾头把带轮轮缘掰裂的问题。中部的滑套和螺杆之间做了间隙配合，转动螺杆时滑套不会跟着转动，卡爪勾住轴承后不会因为螺杆转动蹭伤轴承表面，细节上的设计都是从实际维修的痛点出发，减少操作时的额外麻烦。
