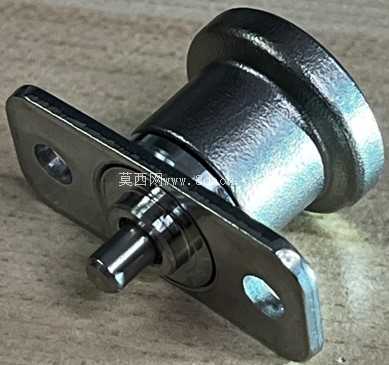

板装可伸缩不锈钢弹簧柱塞结构

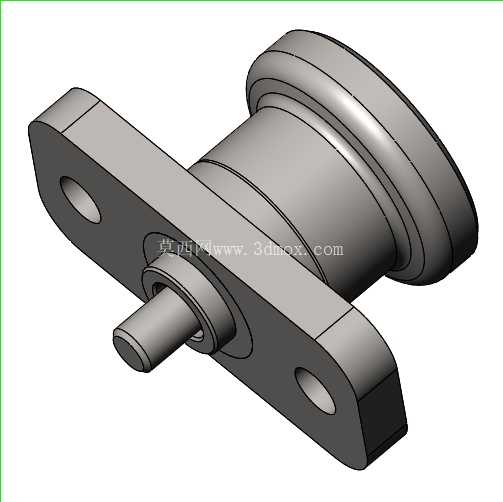

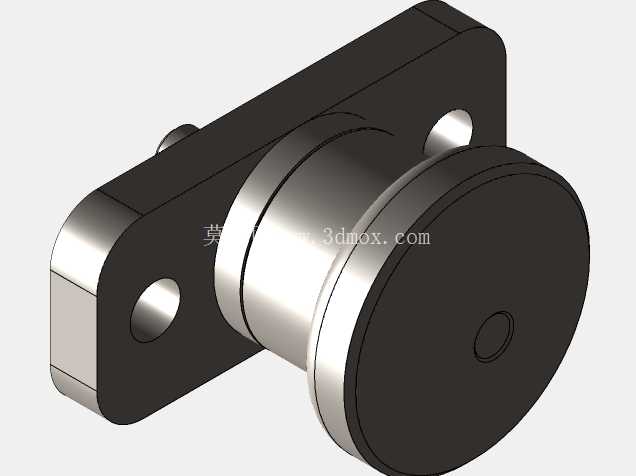

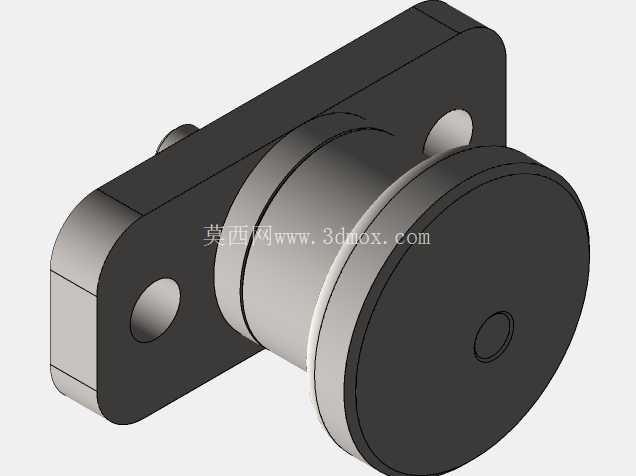

在工装夹具定位、自动化线体挡停、模具侧向抽芯预定位这类需要频繁实现弹性顶出、定位销伸缩的场景里，板装式弹簧柱塞是非常高频使用的基础零部件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界与受力冗余，导致现场使用时出现柱塞卡滞、顶出力不足、安装座变形等问题，这个三维结构完整还原了这类板装柱塞的实际装配形态，能给选型、建模、出图的工程人员提供非常具象的参考。

从实际功能逻辑来看，这类柱塞的核心作用是依靠内部压缩弹簧提供稳定的轴向顶出力，前端的销柱在不受外力时保持伸出状态，接触到工件或运动部件时可沿轴向压缩回缩，当外力移除后自动复位，既可以作为柔性定位销限制工件的自由度，也可以作为小型弹性挡停件缓冲轻载运动件的行程末端冲击，还能在快换工装里作为弹性锁止件实现模块的快速卡接，相比螺纹旋入式的弹簧柱塞，带双侧安装耳的板装结构不需要在安装板上加工精度要求较高的内螺纹，只需要加工两个对应位置的光孔穿螺栓固定即可，对安装板的厚度适应性更强，也方便后期维护时快速整体更换，不用反复旋拧调整柱塞的伸出长度。

设计思路上，这个结构的主体采用阶梯轴式的柱身结构，靠近安装耳的位置做了大直径的限位凸缘，一方面可以在安装时抵住安装板表面，控制柱塞主体的轴向安装位置，避免安装过深导致销柱伸出量不足，另一方面凸缘结构也能增强柱身的刚性，承受销柱受到的径向偏载时不会出现柱身弯曲的问题；双侧伸出的安装耳和柱身采用一体化结构，耳片上的两个安装孔做了沉孔设计，固定螺栓的头部可以完全沉入沉孔内，不会突出耳片表面，避免和周边运动部件发生刮蹭；前端的销柱直径做了统一的尺寸规格，柱身和外壳之间预留了合理的配合间隙，既保证销柱伸缩时不会出现径向晃动，也不会因为加工公差累积导致伸缩卡滞，内部的弹簧预压量经过匹配，销柱完全伸出时弹簧已经有初始预压力，不会出现销柱松旷晃动的情况，销柱完全压缩时弹簧还有足够的压缩余量，不会出现并圈导致的弹力陡增、弹簧失效问题。

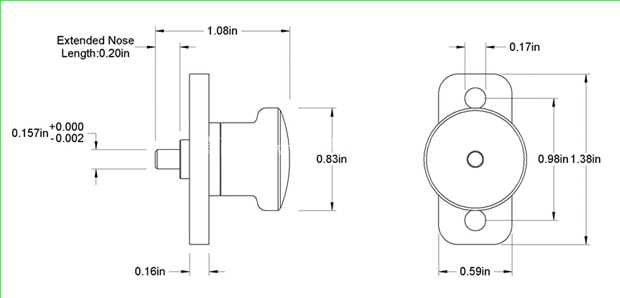

从安装边界和尺寸参数来看，前端销柱直径为0.16英寸，适配常见的工装定位孔公差范围，安装后整体宽度为1.38英寸，手柄部分也就是柱塞尾部的直径为0.83英寸，两个安装孔的中心距和耳片厚度都匹配常用的1/4英寸安装螺栓，安装时只需要在安装板上加工出对应直径的过孔让柱塞主体穿过，再在对应耳片孔的位置加工两个穿螺栓的光孔即可，不需要额外做复杂的型面加工，安装板的厚度只要满足螺栓啮合长度要求即可，适用的板厚范围比较宽；销柱的伸缩行程经过合理设计，既可以满足常规的定位、挡停行程需求，也不会因为行程过长导致销柱伸出时偏摆量过大。

很多设计人员在建模这类零件的时候，容易忽略内部弹簧的压缩行程和外壳内部的限位结构，要么把弹簧长度设计过长导致装配时弹簧并圈，要么没有设计销柱的尾部限位，导致销柱在弹簧力作用下从外壳前端脱出，这个结构完整还原了内部的装配关系，包括弹簧的放置位置、销柱的尾部限位台阶、外壳的内部腔体尺寸，在做整机装配干涉检查的时候，可以直接调用这个模型放到对应安装位置，检查销柱伸出、压缩两个状态下和周边零件的间隙是否足够，避免后期加工组装时出现干涉问题；另外这个结构的材质选用不锈钢材质，在有切削液、潮湿的工况下也不会出现锈蚀卡滞的问题，适合用在加工工装、食品包装设备、户外检测设备这类对防锈有要求的场景里，相比普通碳钢材质的柱塞，维护周期更长，不会因为锈蚀导致销柱无法伸缩影响设备正常运行。在实际选型应用的时候，还要注意根据实际需要的顶出力匹配对应刚度的弹簧，不能单纯照搬模型的弹簧参数，比如作为重工件定位使用时，需要更换刚度更大的弹簧保证顶出力足够，避免工件压下销柱导致定位失效；作为轻载挡停使用时，可以选用刚度稍小的弹簧，减少对运动件的冲击。
