无螺纹三爪式滑轮轴承拉拔提取工具

在设备维保、汽修、小型机械装配的日常作业里，过盈配合的轴承、皮带轮、滑轮拆卸一直是高频痛点，传统两爪拉马容易打滑、受力不均损伤工件，带螺纹顶杆的拉马长期使用后容易出现螺纹滑牙、顶杆偏斜的问题，这款无螺纹结构的三爪拉拔器，正是针对这类场景做的结构优化设计。

从实际使用场景来看，这类工具主要覆盖三类作业需求：一是汽车维修环节中，发电机、水泵、空调压缩机位置的皮带轮、深沟球轴承拆卸，这类安装位置往往操作空间狭窄，周边有管线、壳体遮挡，不允许大角度摆动工具，也不能用锤击方式暴力拆卸，避免损伤相邻的密封件、轴颈表面；二是小型输送设备、轻工机械的维护中，机架上的导向滑轮、张紧轮轴承更换，这类工件的安装轴往往较短，传统拉马的爪钩挂接深度不足，容易脱钩；三是家用机电、小型动力设备的DIY维修，比如台钻、砂轮机的主轴轴承拆卸，用户不需要配备大型液压拉马，手动操作即可完成作业。

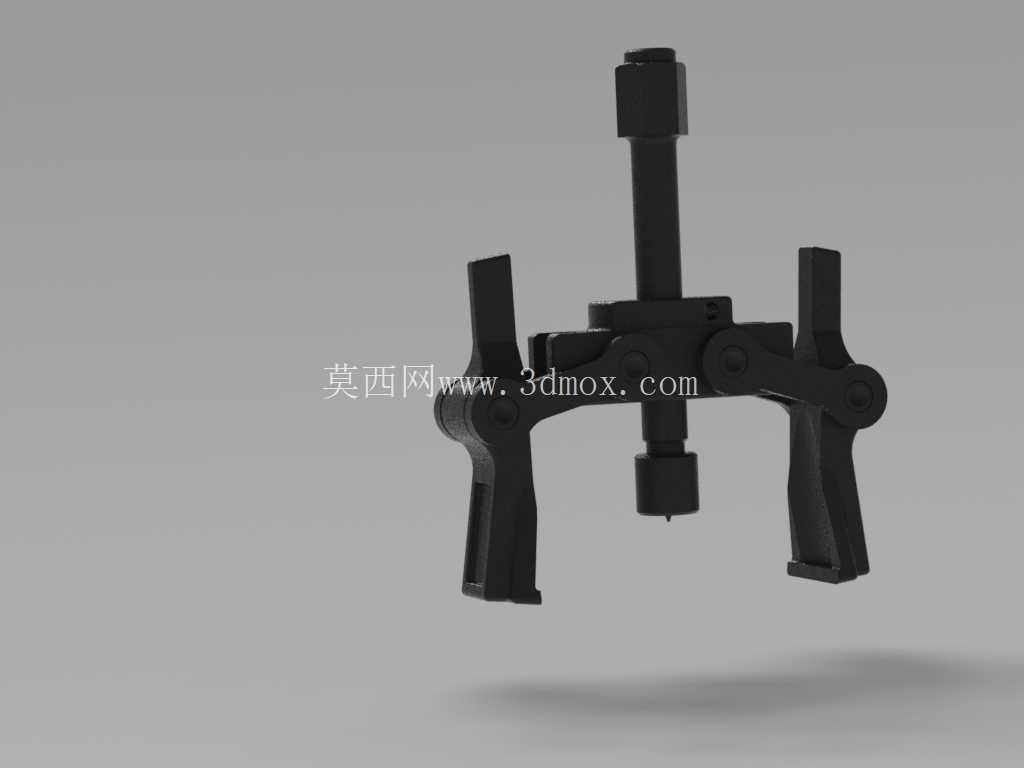

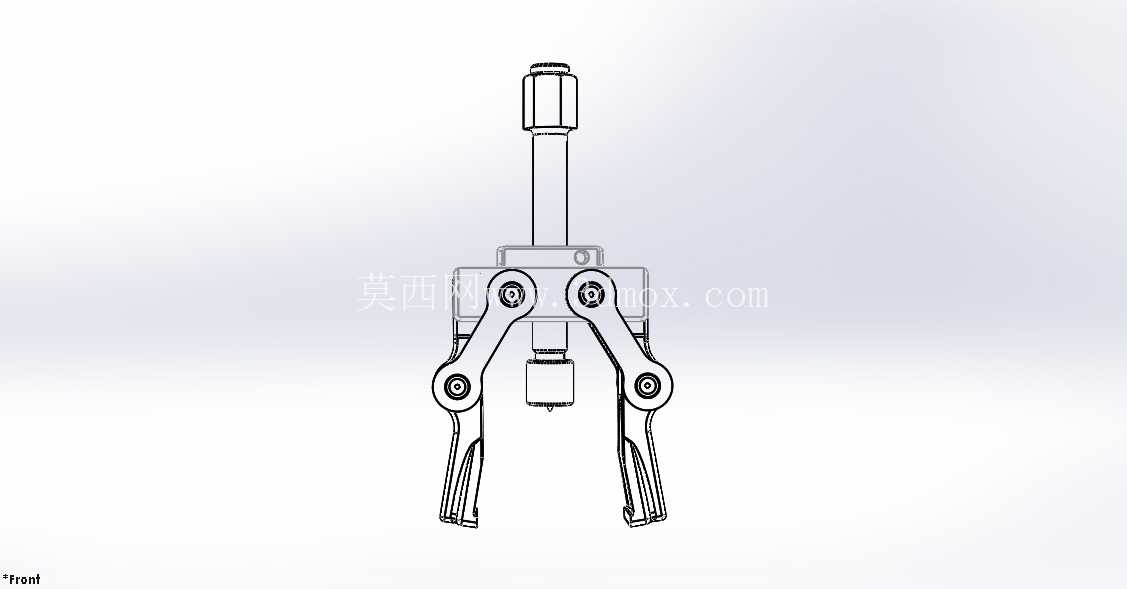

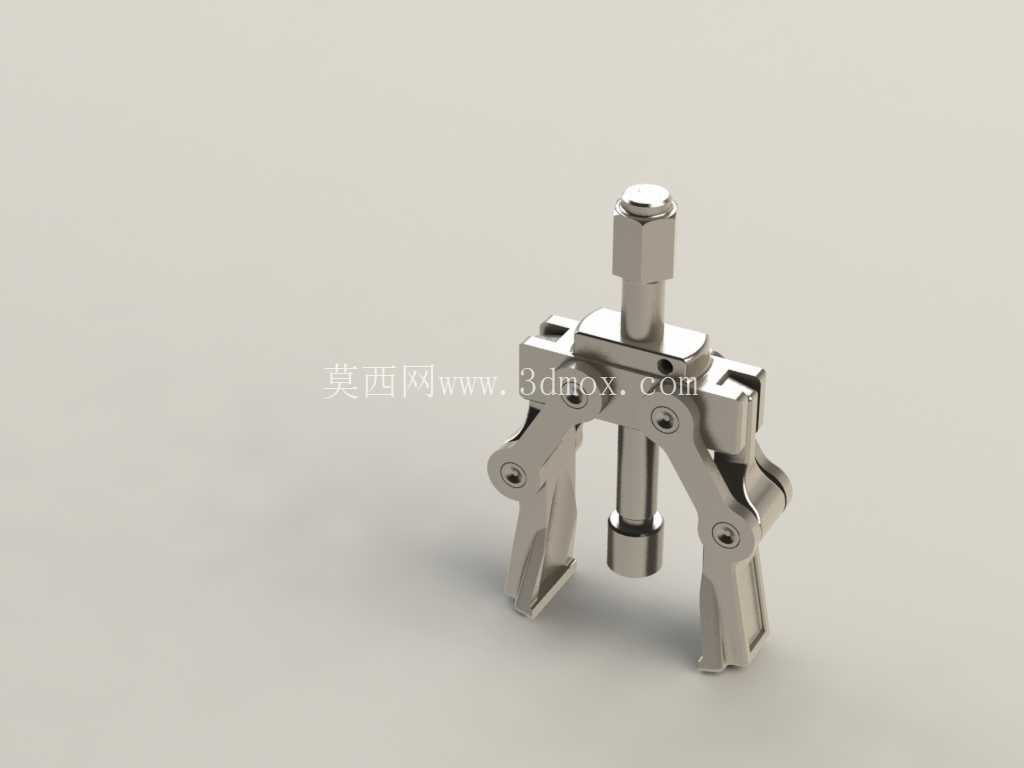

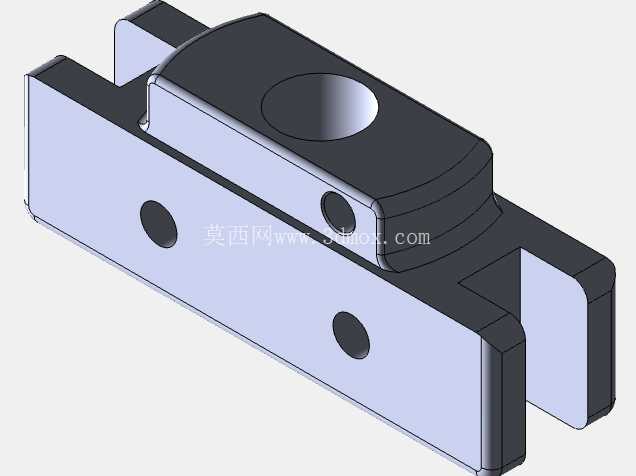

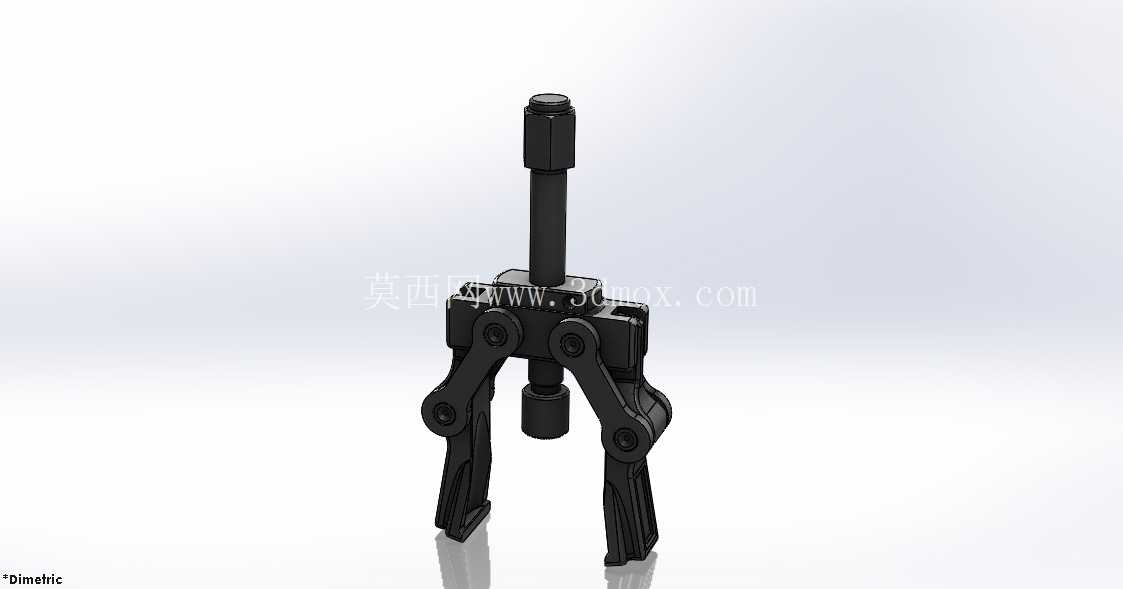

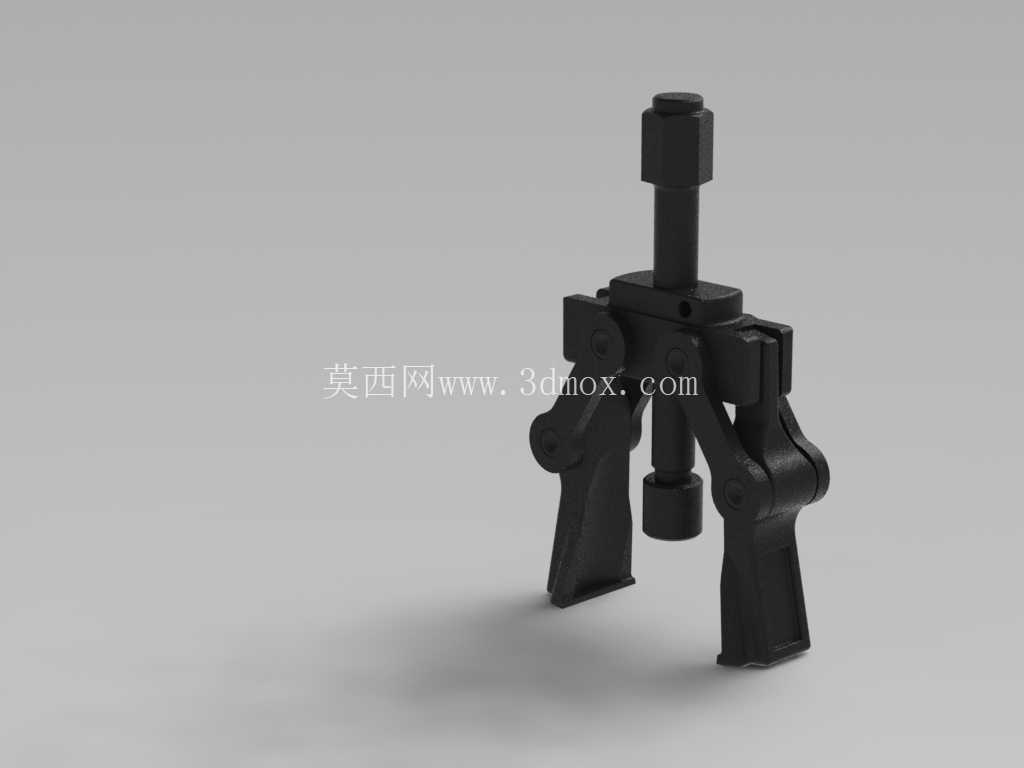

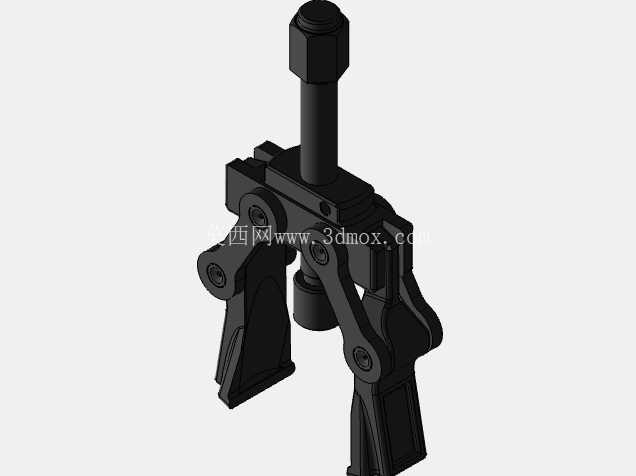

结构设计上，这款拉拔器摒弃了传统的中心螺杆顶压结构，采用无螺纹的中心顶柱配合三爪联动的机械结构，三个爪钩通过铰接点与主体支架连接，当中心顶柱受到轴向压力时，支架沿轴向移动，会同步带动三个爪钩向内收拢、同时沿轴向产生拉拔力，整个受力过程没有螺纹传动的摩擦损耗，也不会出现螺纹磨损导致的打滑问题。爪钩的勾头做了阶梯式卡位设计，不同深度的卡槽可以适配不同厚度的轴承内圈、滑轮轮缘，勾接时接触面是平面贴合，不会像尖勾式拉马那样刮伤工件表面，也避免了应力集中导致的爪钩断裂风险。中心顶柱的端面做了淬火硬化处理，硬度达到HRC55以上，顶压轴端中心孔时不会出现凹陷变形，顶柱与主体支架的配合间隙控制在0.02mm以内，保证顶压过程中始终与工件轴线重合，不会出现偏载导致的轴颈弯曲、轴承碎裂问题。

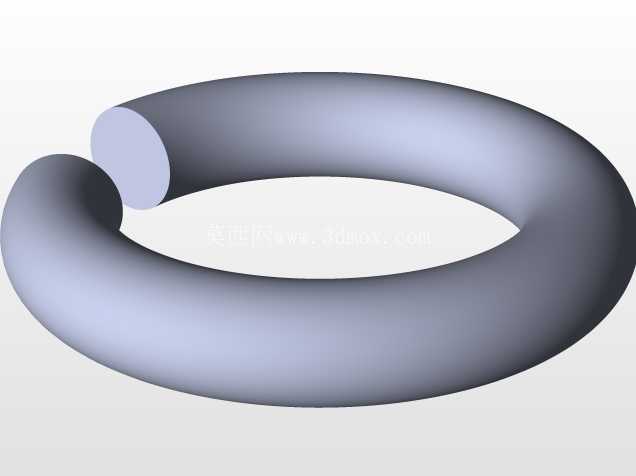

从安装边界和尺寸适配来看，这款拉拔器的三个爪钩最大张开直径可以覆盖120mm以内的轮类、轴承类工件，最小收拢直径可以适配20mm的小型轴承，爪钩的有效勾接深度为45mm，能够满足大部分伸出长度较短的轴端工件拆卸需求。整体工具的最大外径控制在150mm以内，操作时不需要太大的径向空间，在狭窄的设备舱内也能顺利放置，中心顶柱的最大行程为60mm，单次操作即可完成大部分常规过盈配合件的拆卸，不需要多次调整爪钩位置。主体结构的所有铰接销轴都采用过盈配合加防脱卡簧设计，长期使用不会出现销轴窜动、脱落的问题，爪钩与支架的铰接面做了耐磨处理，反复开合也不会出现旷量，保证拉拔时的受力同步性。

实际使用时，只需要先将三个爪钩向外掰开，勾住待拆卸工件的受力端面，保证三个爪钩的勾接深度一致，再通过顶部的施压结构（可以配合扳手拧动顶部的施压螺母，或者用小型液压顶配合）给中心顶柱施加轴向力，三个爪钩就会同步带动工件沿轴向外移，整个过程受力均匀，不会对轴、工件造成额外的损伤。相比传统螺纹拉马，这种无螺纹结构的维护成本更低，不需要定期给螺纹涂抹润滑脂，也不会因为螺纹进沙、进铁屑导致卡滞，在车间、汽修店这类多粉尘的作业环境下适应性更强。另外，三个爪钩的角度设计经过优化，拉拔时爪钩对工件的抱紧力会随着拉拔力的增大而同步提升，拉拔力越大，爪钩勾得越紧，完全不会出现脱钩打滑的问题，作业安全性更高。

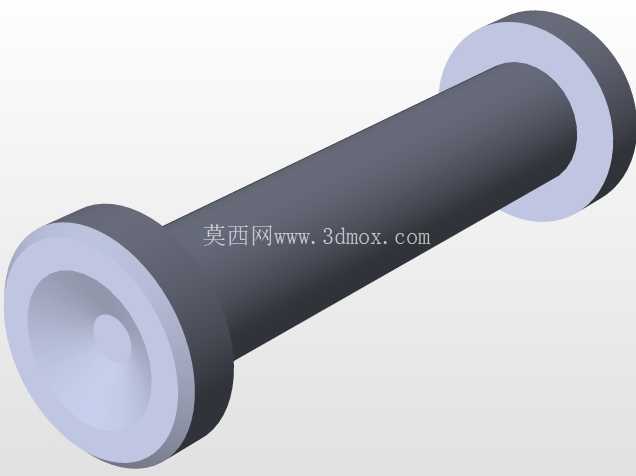

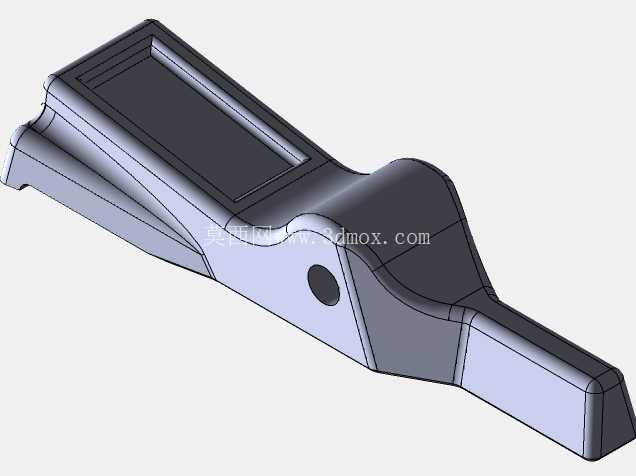

从建模细节来看，整个模型的所有铰接配合位置都保留了实际的装配间隙，没有出现干涉问题，每个零件的倒角、圆角、热处理工艺对应的结构细节都做了还原，比如爪钩勾头的防滑棱、顶柱端面的中心定位凹点、支架上的减重槽，都和实际量产的工具结构一致，不管是做工具类的结构设计参考，还是做维修作业的模拟演示，都能直接复用相关结构参数。
