弹簧搭扣式箱扣快锁结构设计

这类弹簧搭扣结构的箱扣，是工业箱体、设备外罩、工装夹具封板场景里最常用的快开快锁连接件，日常在小型设备防护壳、工具箱、检测仪器外罩、物流周转箱、非标设备检修门的锁紧环节都能见到它的身影，核心作用是在不需要额外工具的前提下，实现盖板与基座的快速扣合锁紧，同时提供足够的预紧力避免壳体受振动松脱，相比螺栓紧固的方案，它的开合效率提升数倍，不需要反复拧动紧固件，日常检修、物料存取的操作门槛极低，一线操作人员不需要额外培训就能完成开合动作。

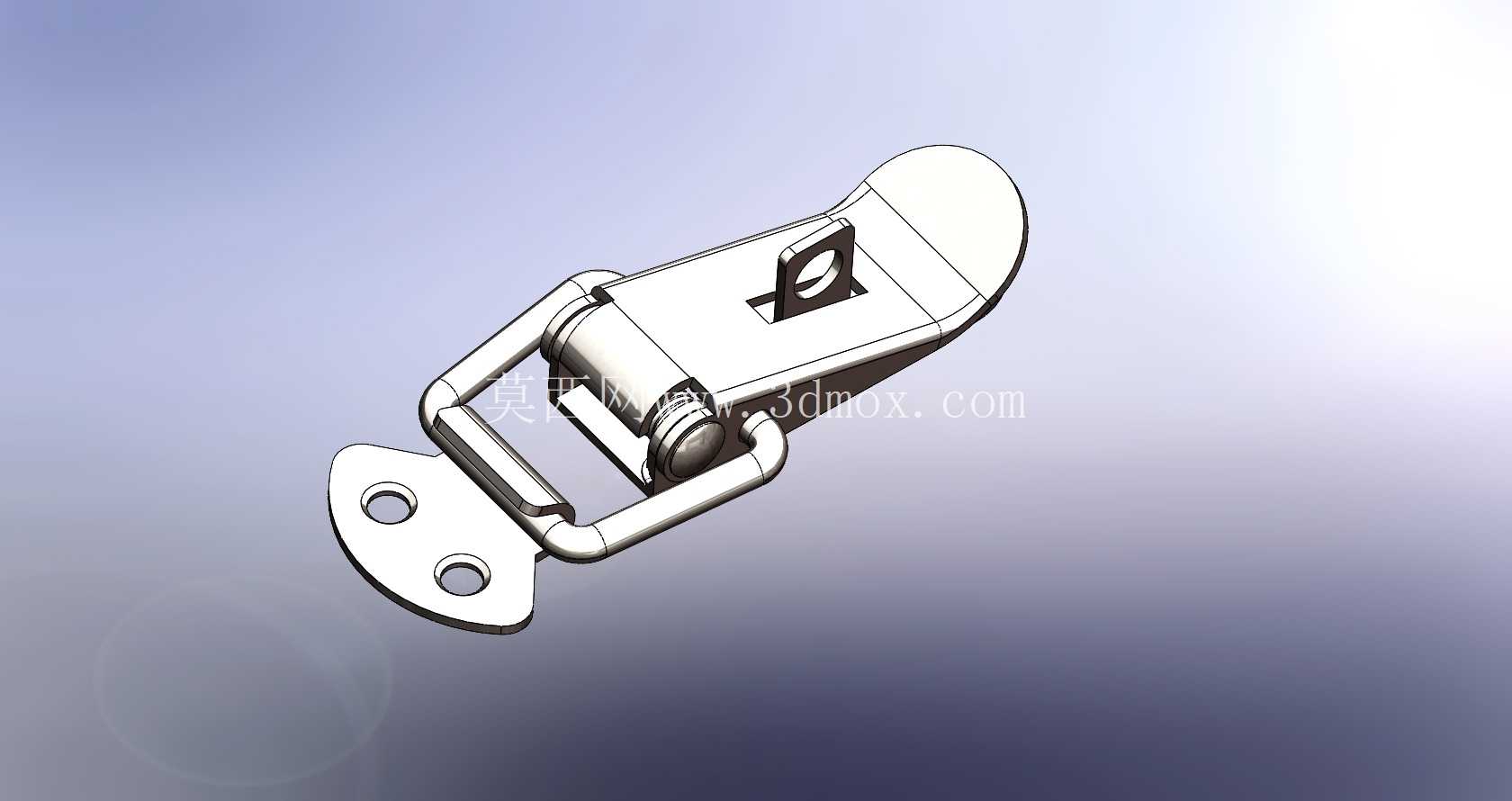

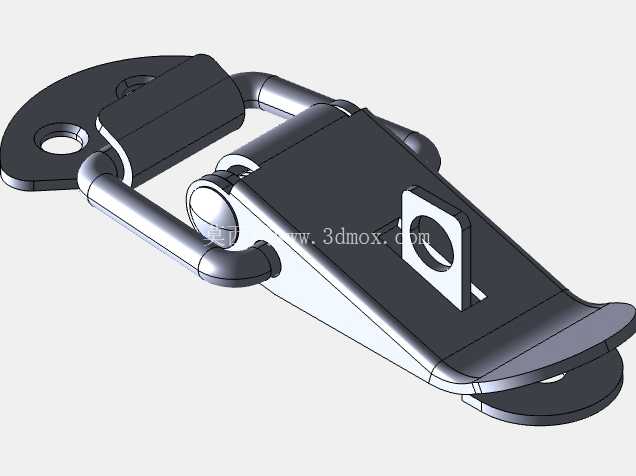

从结构设计逻辑来看，这款箱扣采用了典型的肘节过死点锁紧原理，整个构件分为固定底座、铰接摇臂、弹簧蓄能扣体、锁钩挂座四个核心部分，固定底座上预留两个沉头安装孔，安装时可以通过螺栓或者铆钉将底座固定在箱体的开合侧端面，挂座则对应安装在箱盖的配合位置，扣合时将摇臂向上翻起，把扣体挂入挂座的卡槽内，再向下按压摇臂越过结构死点，内置的弹簧就会持续提供张紧拉力，让箱盖与箱体的贴合面保持持续的压紧力，即便设备运行过程中产生持续振动，只要扣体处于过死点位置，就不会出现意外松脱的情况，打开时只需要向上扳动摇臂，就能解除扣体与挂座的啮合，整个开合动作单手握持即可完成，操作行程短，发力逻辑符合人体工学，长时间重复操作也不会产生明显的手部疲劳。

在安装边界的设计上，这款箱扣的底座采用圆弧过渡的扁平结构，安装面完全贴合板材平面，两个安装孔的孔位间距经过标准化匹配，适配市面上主流的1.2mm-3mm厚度的冷轧钢板、铝合金板、工程塑料板材的安装需求，不需要在安装位置做额外的沉台加工，只需要按照孔位坐标打两个对应直径的通孔即可完成固定，安装后整个扣体突出安装面的高度控制在合理范围内，不会在箱体外侧形成突兀的凸起，避免设备转运、人员操作过程中发生勾挂风险。扣体的铰接位置都做了卷边转轴结构，转轴配合间隙控制在合理公差范围内，既保证摇臂转动顺畅无卡滞，又不会出现旷量过大导致的锁紧位置偏移，长期反复开合后也不会因为磨损出现锁紧力下降的问题。

从实际使用的工况适配角度，这款箱扣的锁紧力可以通过调整挂座的安装位置进行微调，当箱体密封面加装橡胶密封条的时候，可以适当调整挂座与底座的相对距离，让扣合后弹簧的压缩量匹配密封条的压缩形变，既保证密封条被充分压实达到防护等级要求，又不会因为扣合力过大导致摇臂扳动困难或者长期受力出现塑性变形。在户外使用的场景下，这类结构的箱扣如果搭配不锈钢材质加工，还可以适应潮湿、盐雾的腐蚀环境，不会像普通碳钢扣件那样容易出现锈蚀卡滞的问题，在电气柜、户外设备防护箱、移动作业工具箱上都有非常广泛的适配空间。

建模过程中需要重点关注几个配合尺寸的公差匹配：首先是摇臂转动的铰接点与挂座啮合点的相对位置，必须保证扣合后摇臂的死点位置超过铰接点连线0.8mm-1.5mm，这个距离如果过小，振动工况下容易出现脱扣，如果过大会导致开启时需要的扳动力过大，操作手感变差；其次是扣体与挂座的配合间隙，单边预留0.2mm-0.3mm的间隙即可，间隙过大会导致扣合后箱体出现窜动，间隙过小则会因为加工误差出现扣合卡滞；最后是弹簧的选型匹配，需要根据需要的锁紧力选择对应线径的塔簧或者圆柱压簧，保证扣合后弹簧提供的预紧力能够抵消密封条反弹力、设备振动冲击力，同时不会因为弹簧力过大导致板材出现变形。

外形设计上，这款箱扣所有外露的棱边都做了R1以上的圆角过渡，没有尖锐的边角，避免操作人员开合时划伤手部，扣体表面做了圆滑的弧面处理，握持按压的位置贴合指腹的弧度，操作时的受力接触面积更大，按压过程不会出现硌手的问题。整体结构没有多余的冗余零件，所有构件都采用冲压成型工艺加工，生产效率高，成本可控，适合批量标准化生产，不同的表面处理工艺可以适配不同的使用场景，镀锌处理适合普通室内工业环境，喷塑处理可以适配需要外观配色协调的设备外罩，不锈钢抛光处理则适合食品加工、医疗设备这类对卫生、耐腐蚀有要求的场景。
