压紧式旋转门把手结构设计方案

这款压紧式旋转门把手，主要适配工业设备舱门、特种机柜、恒温试验箱等需要侧装压紧密封的场景，区别于普通民用室内门的单向锁舌执手，它在旋转解锁的同时能带动侧边压片完成门板与门框的压紧动作，保证舱门闭合后的密封胶条压缩量均匀，避免设备运行过程中出现漏风、漏液、防尘等级不达标的问题。

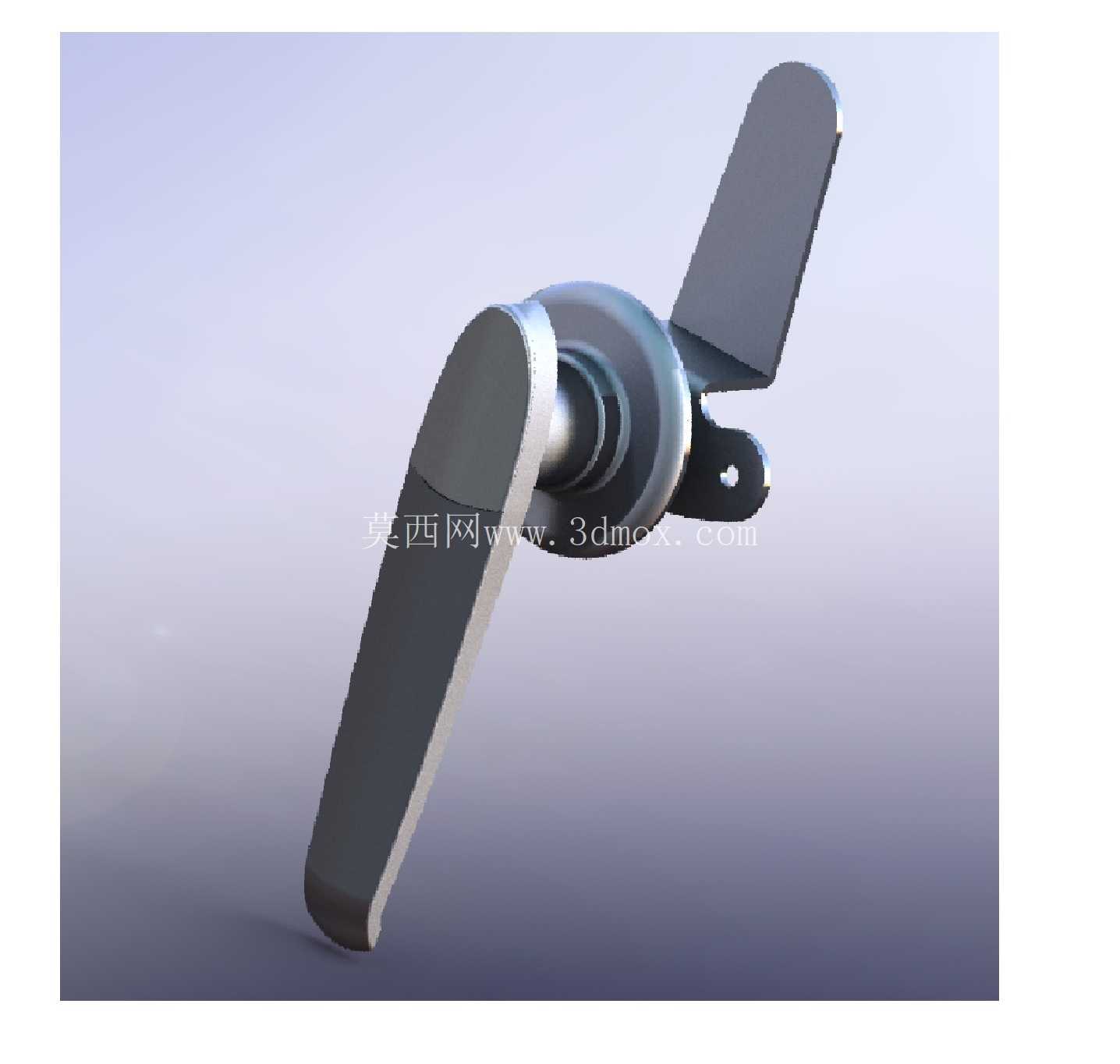

从实际使用场景来看，这类把手常应用在户外通讯机柜、环境试验设备、食品加工机械的防护舱门、小型工业烤箱侧门位置，这些场景的门板普遍带有一圈密封胶条，普通执手仅能完成锁舌的卡合，无法提供持续的轴向压紧力，长时间使用后胶条回弹会导致密封失效，而这款把手的结构设计刚好解决了这个痛点：手柄旋转90度的行程中，转轴尾部的偏心凸轮会推动侧边的L型压片向门框侧位移3-5mm，刚好把胶条压缩到设计形变区间，同时压片上的安装孔可以配合门框上的可调挡块，根据胶条的实际老化程度微调压紧量，延长密封件的更换周期。

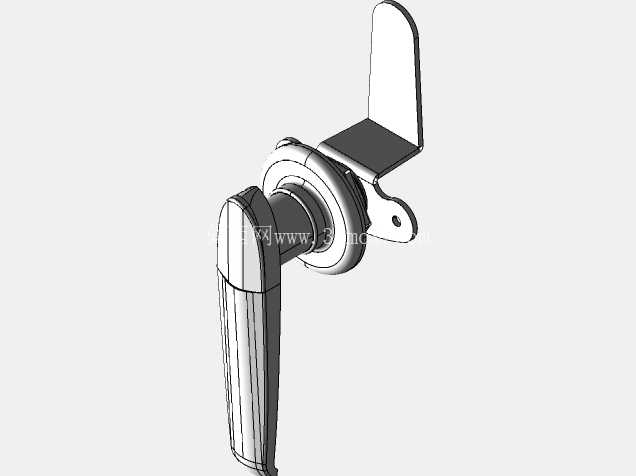

设计思路上，整个把手采用分体式装配结构，手柄部分做了竖向防滑筋条，表面没有尖锐棱角，操作人员戴劳保手套也能稳定施力，不会出现打滑脱手的情况；转轴与底座的配合面预留了0.1mm的间隙，配合耐磨衬套，长期旋转不会出现卡滞，底座上的三个安装孔采用沉头设计，安装后螺丝头不会突出底座表面，避免刮蹭过往人员的衣物或者设备管线。转轴尾部的偏心轮做了圆角过渡，旋转过程中对压片的推力是线性递增的，不会出现突然卡死或者操作力骤变的情况，正常成年人单手握持旋转的操作力控制在15-20N，符合人机工程学的施力范围，长时间频繁开关门也不会造成手部疲劳。

安装边界方面，这款把手适合门板厚度在1.5-5mm的金属板材安装，底座的安装开孔尺寸为直径32mm的圆孔，侧边压片的安装位置距离门板侧边的距离需要控制在22-28mm之间，压片的突出高度在锁紧状态下不会超过门板背面8mm，不会和舱内的管线、元器件产生干涉。手柄在解锁状态下自然下垂，和门板平面保持平行，不会突出门板表面过多，避免人员通行时磕碰；锁紧状态下手柄处于水平位置，操作人员可以直观通过手柄的角度判断门是否锁到位，不需要额外加装锁位指示标识。

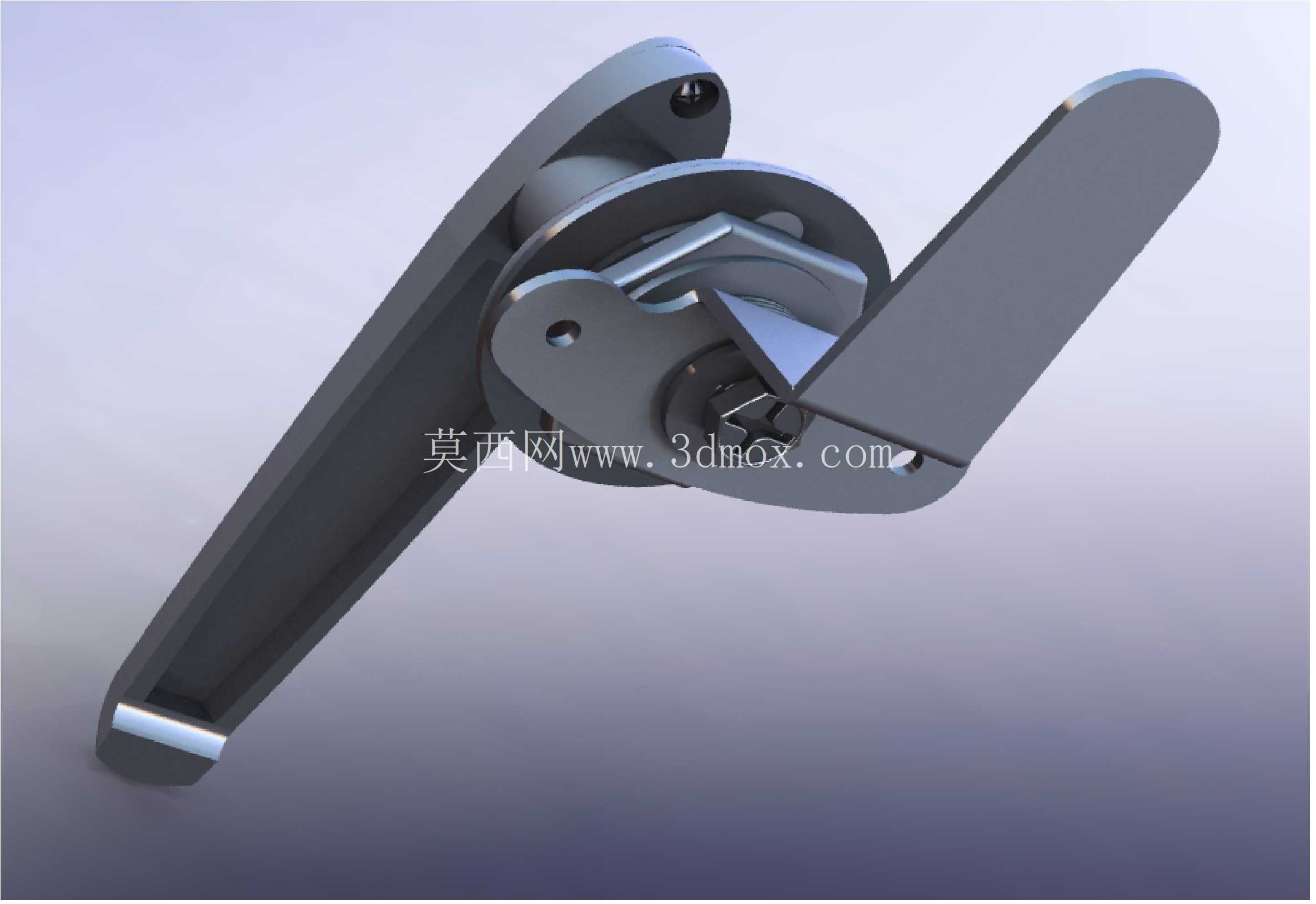

从结构可靠性来看，整个把手的受力部件都采用金属材质，手柄部分可以根据使用场景选择锌合金压铸或者304不锈钢钣金成型，在有防腐要求的户外或者化工场景下，不锈钢版本的把手可以承受盐雾腐蚀而不生锈，转轴部分的衬套采用自润滑材质，不需要定期加注润滑油，维护成本极低。压片上的腰型安装孔可以调整前后位置，适配不同厚度的密封胶条，不需要重新加工门板开孔，通用性较强。在实际选型过程中，需要注意门板的开启方向，这款把手分左右开门版本，偏心轮的旋向相反，安装前需要确认开门方向避免装反导致无法锁紧；如果是用在有振动的设备上，比如柴油发电机组舱门、振动设备的防护门，可以在手柄和底座之间加装弹簧阻尼结构，避免设备运行过程中手柄因为振动自行旋转解锁。

和普通民用门把手相比，这款结构的核心优势是把旋转动作和压紧动作集成在同一个操作行程里，操作人员只需要一个动作就能完成解锁和拉开门的操作，不需要额外操作压紧机构，在需要频繁开关舱门的设备上能大幅提升操作效率。同时整个结构没有外露的弹簧或者小零件，不会因为零件脱落造成设备故障或者安全隐患，所有装配缝隙都控制在1mm以内，灰尘和水渍不容易进入结构内部，适合在多尘、潮湿的工业环境下长期使用。
