工业传动用精密滚子链结构设计

做机械传动设计的工程师大多对滚子链不陌生，这类挠性传动部件在各类需要长距离传递动力、对传动比精度要求不算极端严苛的工况里，始终是性价比极高的选型方案。不同于齿轮传动对中心距的严格限制，也不同于带传动容易打滑、传动比失准的缺陷，滚子链能在中心距数米的工况下保持稳定的动力传输，同时对安装基座的加工精度容错率更高，日常维护也仅需定期检查张紧度、补充润滑即可，这也是它能在家用、工业、农业各类设备里普及度极高的核心原因。

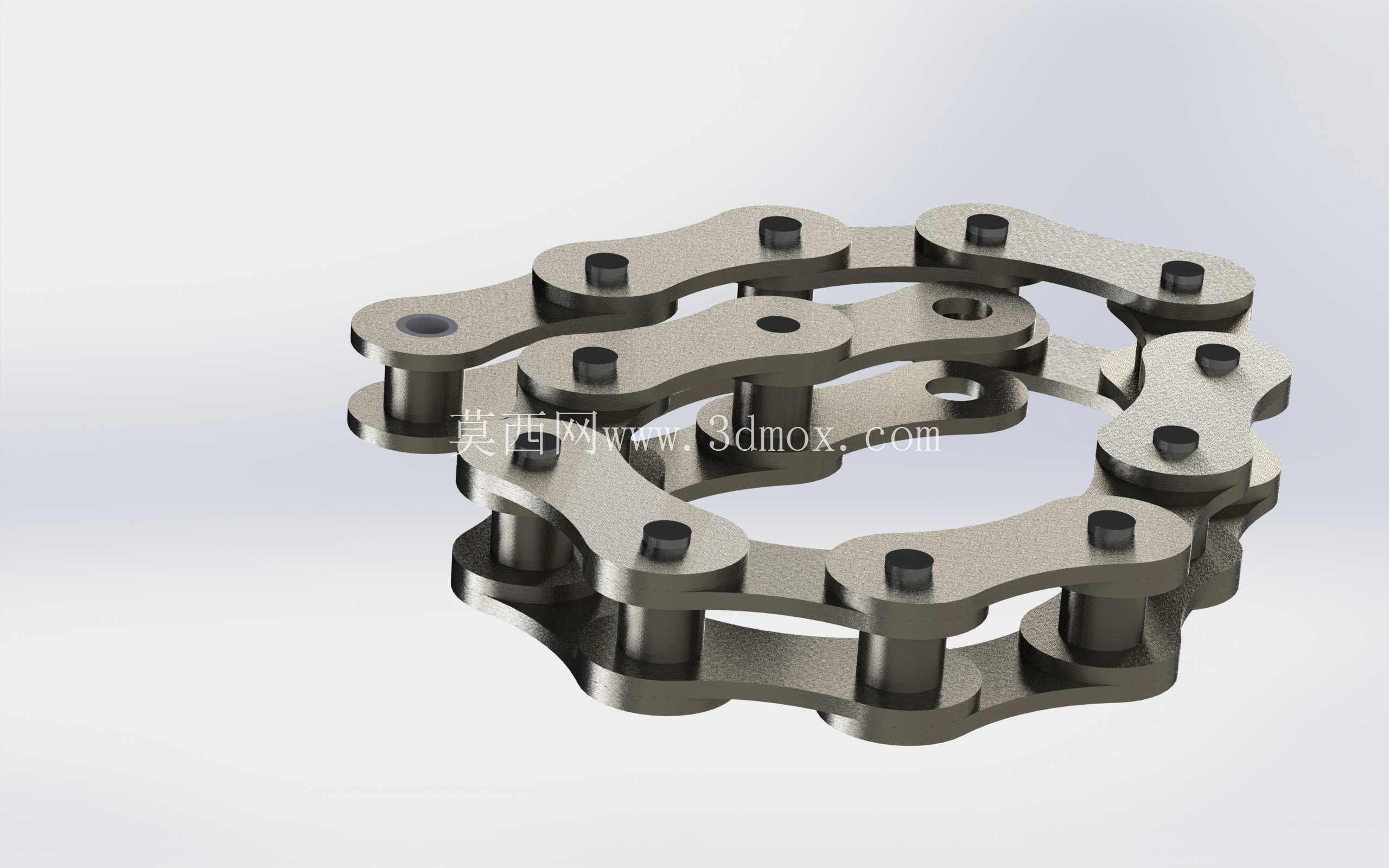

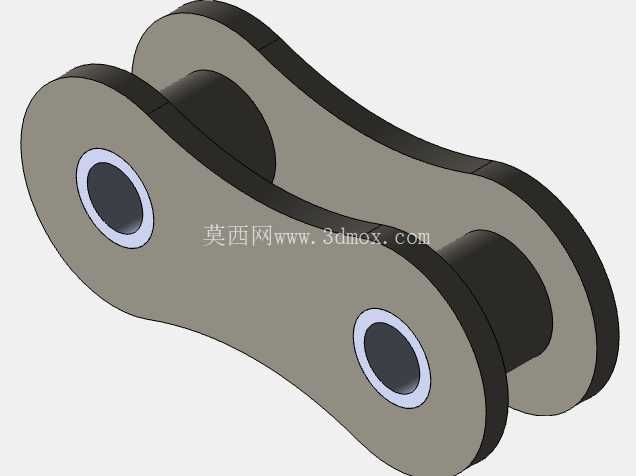

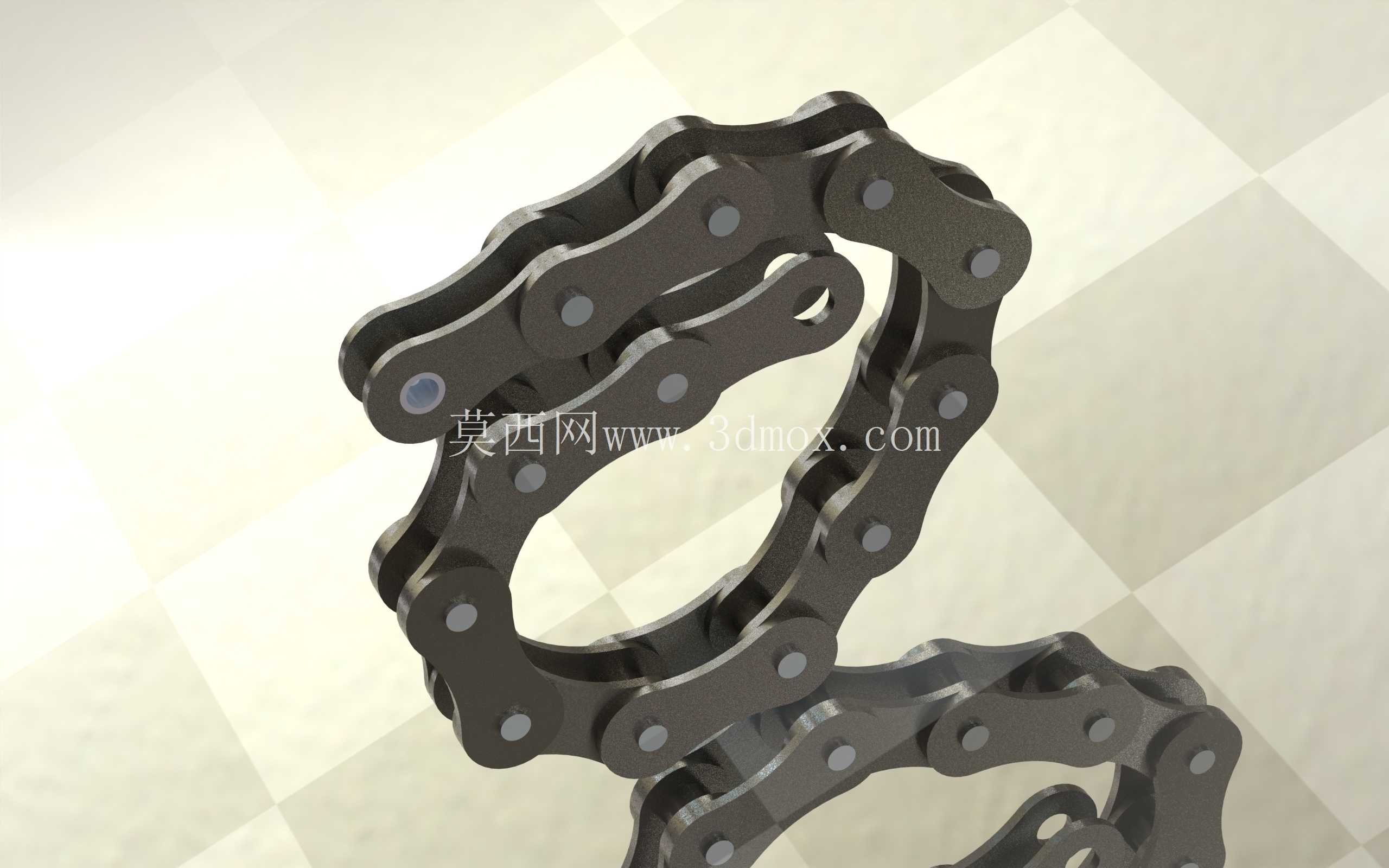

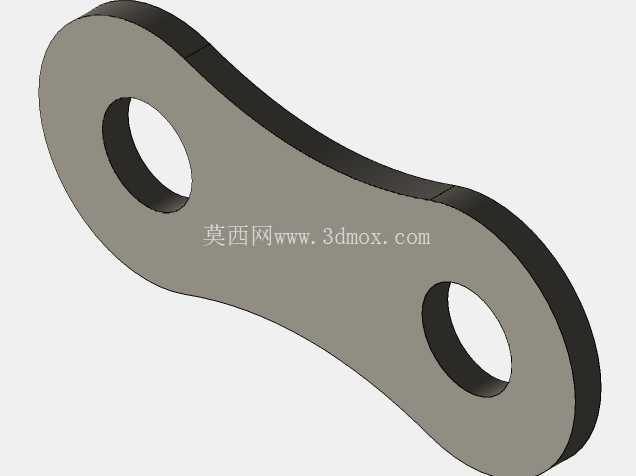

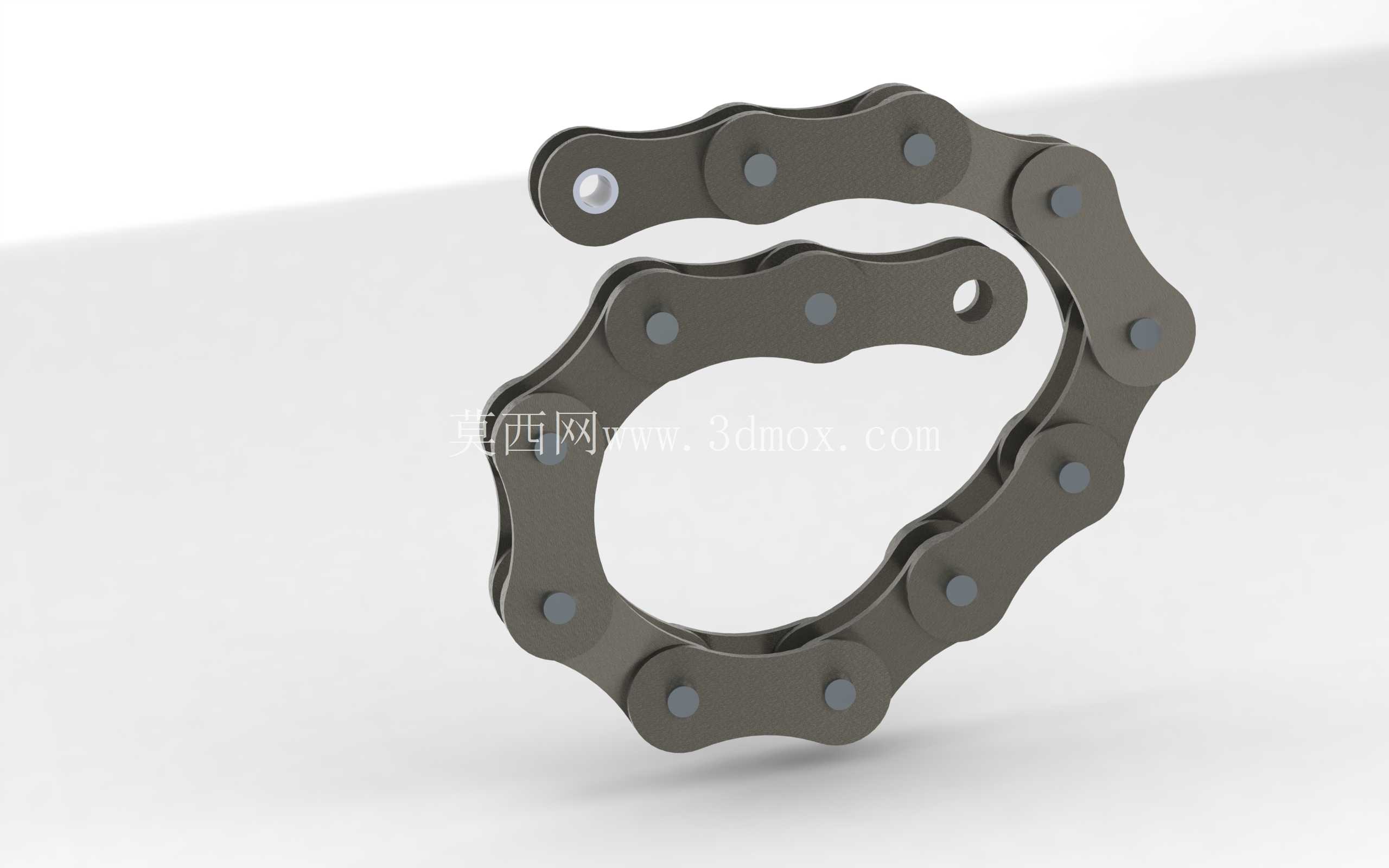

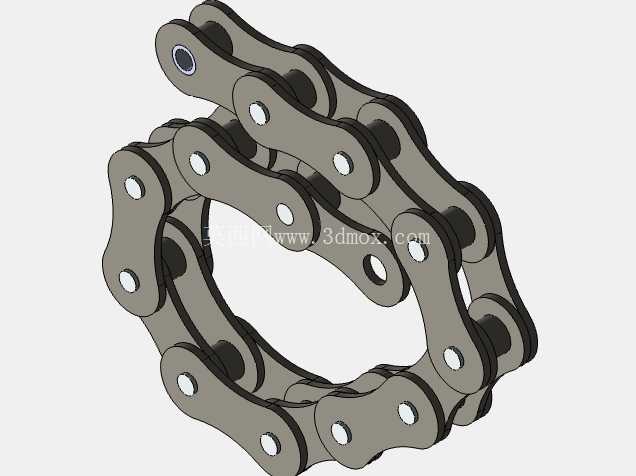

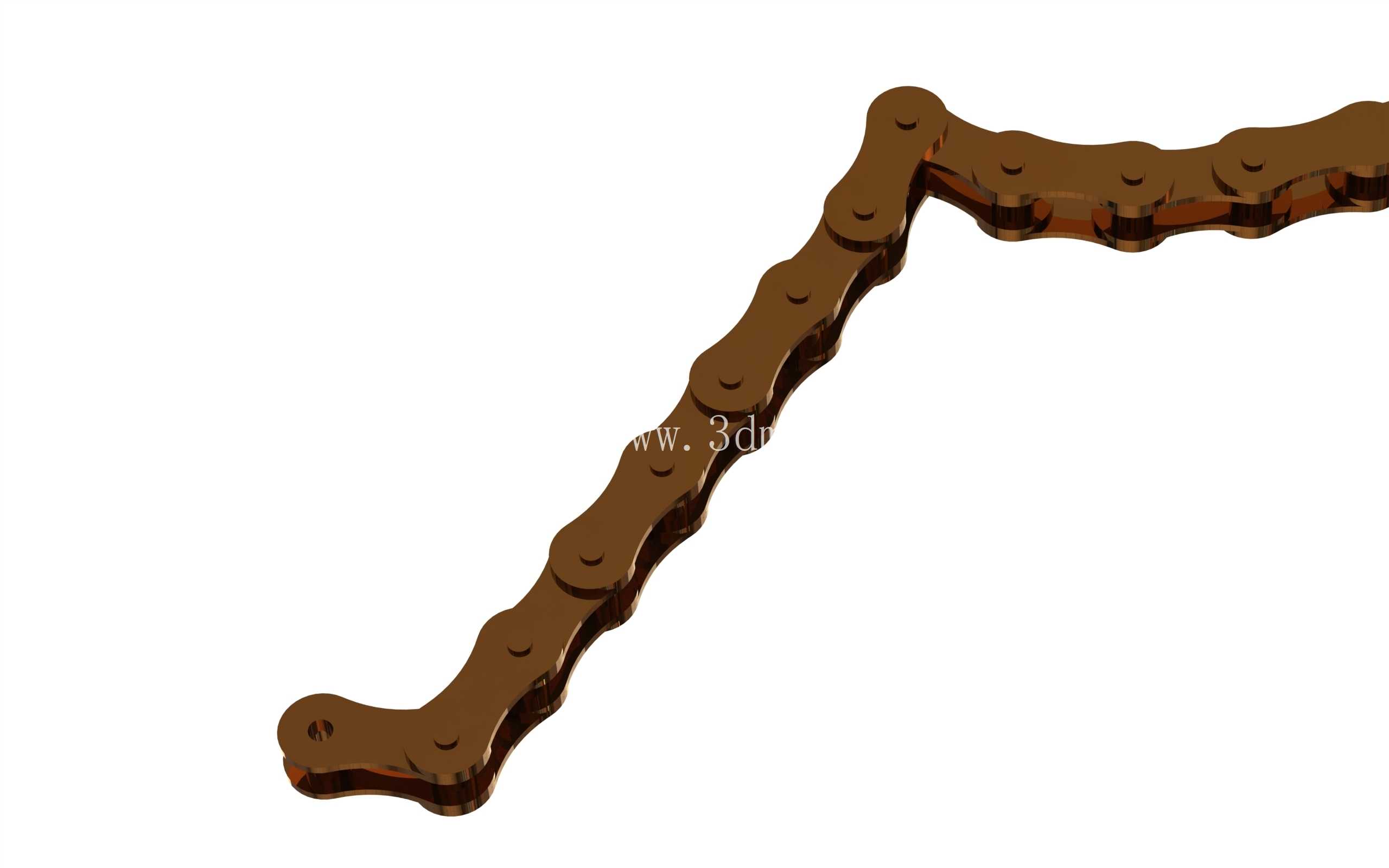

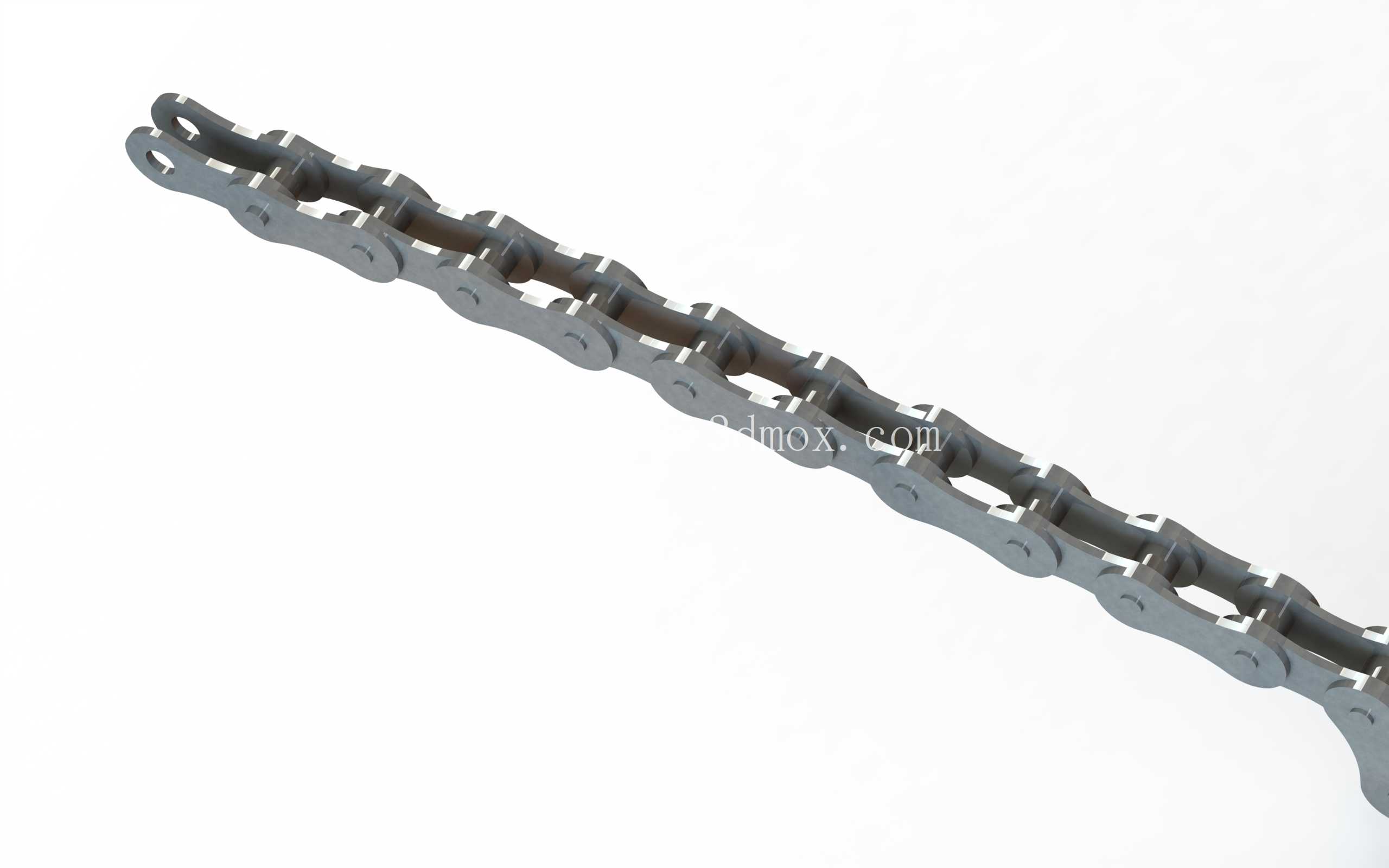

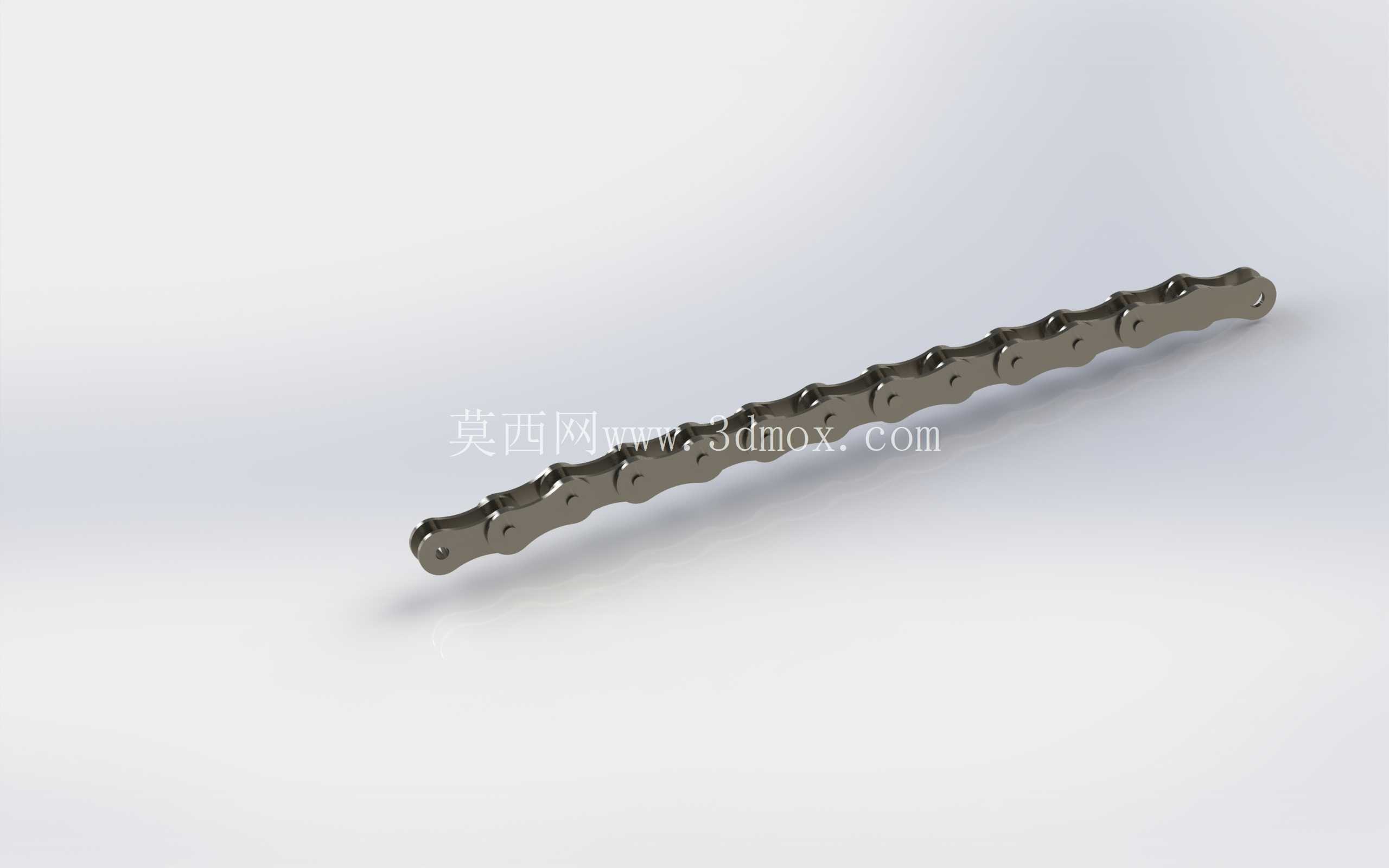

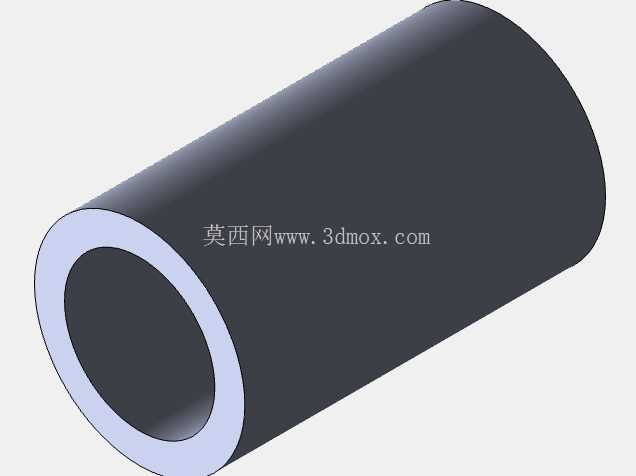

从结构设计逻辑来看，这套滚子链采用标准的内外链板交错铰接结构，内链板与套筒过盈配合组成内链节，外链板与销轴过盈配合组成外链节，销轴穿入套筒内部实现相邻链节的相对转动，套筒外侧套装可自由转动的滚子——这层滚子的设计是整个结构的关键，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，将原本的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时缓冲啮合瞬间的冲击载荷，延长整套传动副的使用寿命。链板采用8字形的轮廓设计，并非随意的造型选择，而是通过等强度计算得出的最优截面：链板在受拉时各个横截面的抗拉强度趋近一致，既避免了多余材料带来的重量冗余，也不会出现局部应力集中导致的链板断裂风险，在高速传动场景下，轻量化的链板还能降低运转过程中的惯性冲击，减少传动振动。

在实际应用场景中，这类滚子链的适配范围极广。在输送设备领域，比如工厂里的板链输送机、流水线输送线，会根据输送载荷选择对应节距的滚子链，直接在链板上安装工装治具就能实现工件的定点输送，相比皮带输送能承受更高的工件重量，也能适应有油污、金属切屑的恶劣车间环境；在金属加工设备里，拉丝机、拉管机的牵引机构会选用重载型滚子链，配合张紧装置实现稳定的直线牵引，保证线材、管材拉伸过程中的线速度恒定，避免出现壁厚不均、线材拉断的问题；印刷设备的输纸机构则会选用小节距的精密滚子链，保证纸张输送的步距精度，避免出现套印偏差；在交通领域，汽车、摩托车的正时链、传动链，自行车的驱动链，本质上都是这类滚子链的衍生型号，只是根据载荷、转速的不同调整了零件的热处理工艺与尺寸参数。

做三维建模时需要特别注意安装边界的尺寸匹配：首先是链节的节距精度，这是和链轮正确啮合的核心参数，节距偏差过大会导致啮合卡滞、跳齿甚至断链；其次是销轴与套筒的配合间隙，间隙过小会导致链节转动卡滞，传动阻力陡增，间隙过大则会导致链条磨损加快、传动松弛，使用寿命大幅缩短；滚子的外径尺寸需要和链轮的齿沟圆弧匹配，保证啮合时滚子能顺利落入齿沟，不会出现顶齿现象。另外在装配建模时，需要模拟链条的挠性特性，不能将整根链条做成刚性体，要保证每个链节能绕销轴自由转动，这样在做运动仿真时才能真实还原链条绕链轮运转的状态，提前排查链条与周边护罩、机架的干涉问题。

很多新手工程师在选型时容易忽略链条的极限转速与许用载荷，一味按照样本上的额定载荷选型，实际上当链条工作转速超过临界值时，链节啮合的冲击载荷会呈指数级上升，润滑条件跟不上的话会在极短时间内出现链板疲劳断裂、销轴磨损松旷的问题。另外安装时的两链轮共面度也需要严格控制，共面度偏差过大时，链条在运转过程中会持续受到侧向力，轻则出现异常磨损、噪音增大，重则直接导致链条脱链、设备停机。日常维护中，定期清理链条缝隙里的泥沙、金属碎屑，根据工作温度选择对应粘度的润滑油滴注在销轴与套筒的铰接间隙处，能将链条的使用寿命提升数倍，避免非计划停机带来的生产损失。
