五孔位弧形电源扩展接插结构设计

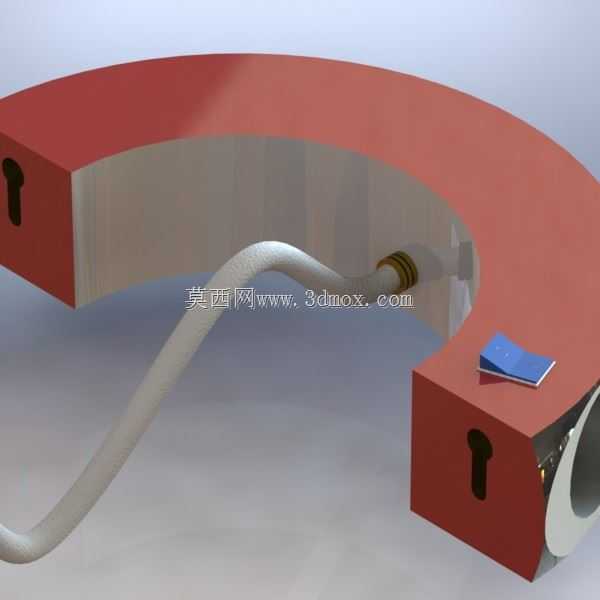

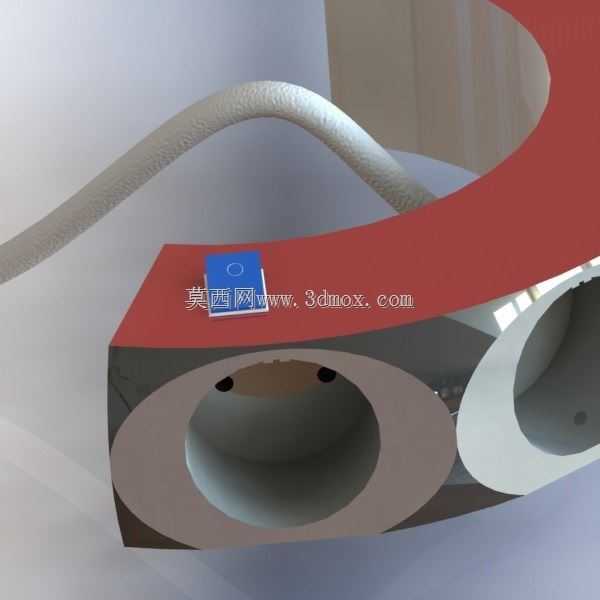

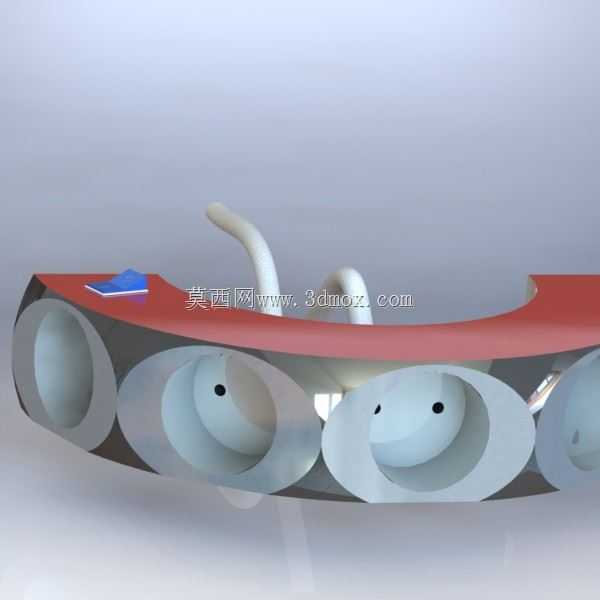

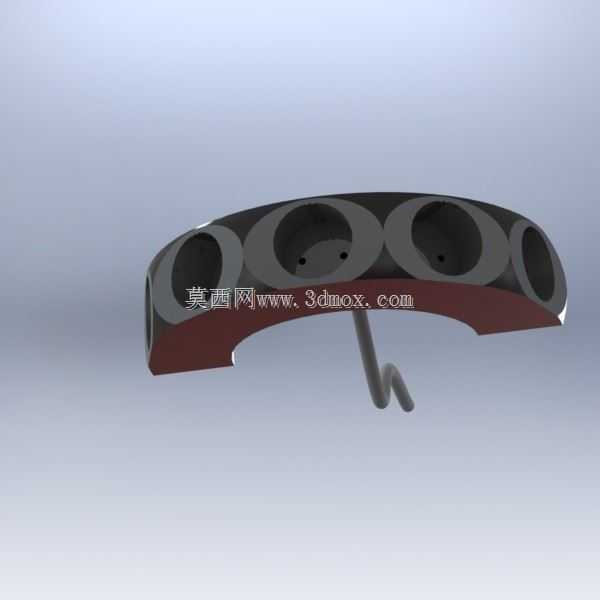

　　这款弧形五座电源扩展接插结构，主要面向桌面工位、设备侧装供电、小型操作台配电等场景使用，区别于传统直排插线板的方正造型，弧形轮廓可适配圆柱桌腿、弧形设备侧壁、圆弧型工作台边缘的安装贴合需求，避免直排插座在弧面安装时出现的贴合缝隙大、固定不稳、接线弯折角度过大的问题。从功能层面看，五个独立接插位沿弧形基体等距排布，每个插座位预留了足够的插头插拔操作空间，相邻插座位的中心距经过适配计算，即使插入大体积电源适配器也不会出现相邻位被遮挡无法使用的情况，每个插座位内部设置了防脱弹片结构，插头插入后弹片与插脚的接触压力控制在合理区间，既保证插拔力度适中不会过松导致接触不良，也不会因为插拔力过大造成使用不便。

　　接插结构的内部导电件采用一体化铜带冲压成型，减少了铆接接点带来的接触电阻升高隐患，载流能力可满足常规办公设备、小型电动工具、检测仪器的供电需求，基体内部设置了隔离筋位，将不同极性的导电件完全分隔，避免异物进入或者装配偏差导致的极间短路风险。设计过程中优先考虑了安装适配性，弧形基体的背面设置了走线槽，进线位置预留了应力释放结构，电源线从基体中部引入后，通过内部走线分别连接到五个插座位，应力释放结构可避免电源线受拉扯时直接作用在导电件连接点上，提升接线部位的抗疲劳寿命。外形尺寸方面，弧形基体的曲率半径适配常见直径60mm到120mm的圆柱安装面，整体厚度控制在28mm以内，安装后突出安装面的尺寸较小，

　　不会因为突出过多造成磕碰或者影响周边设备布置，基体两侧预留了螺丝固定孔位，同时背面预留了背胶粘贴的安装平面，支持螺丝固定、背胶粘贴两种安装方式，可根据安装面的材质和承重需求灵活选择。接插面的红色装饰层采用阻燃PC材质，兼具绝缘性能和结构强度，下方的灰白色结构件为插座的主体支撑部分，每个插座位的防护门结构采用独立弹簧驱动，只有当零火插脚同时施加对应力度时才会开启，单极插入时防护门保持锁闭状态，避免异物单极插入带来的触电风险。在实际工程应用中，这类弧形扩展接插结构可直接集成到自动化设备的弧形操作面板边缘，为操作人员手持检测工具、临时外接设备提供供电接口，也可安装在实验室圆弧型实验台边缘，替代传统直排插座解决弧面安装适配问题，

　　相比普通直排插座，弧形结构的走线更贴合安装面轮廓，不会出现插座两端翘起的情况，整体视觉一致性更好。设计时对插座位的插拔寿命做了结构优化，导电件的铜材厚度选用0.6mm的锡磷青铜材质，插拔循环次数可满足日常高频使用的磨损需求，不会因为长期插拔导致弹片松弛接触不良，基体的所有棱角位置都做了R2以上的圆角处理，安装和使用过程中不会出现锐边划伤的问题。进线口的位置设置了防水胶圈的安装位，如果是用于半开放车间场景，可搭配防水胶圈实现基础的防泼溅能力，适配多场景的使用需求。每个插座位的中心轴线都垂直于对应位置的弧形切面，插头插入后与安装面保持垂直，不会因为弧形面导致插头歪斜，避免插头长期歪斜受力造成的插脚变形、接触不良问题。
