锻钢自增强螺纹支管台结构设计

在低压小尺寸工艺管道的分支连接场景中，主管开孔后直接焊接支管的传统方案，往往会因为开孔处应力集中、支管对接同轴度难控制、焊接热影响区削弱主管强度等问题，给长期运行的管线埋下泄漏隐患，尤其是在输送水、低压蒸汽、常规工艺介质的公用工程管线里，这类分支点的失效占比一直不低。而这款锻钢材质的螺纹支管台，就是针对这类场景开发的自增强型分支连接件，从结构根源上解决主管开孔后的强度补强问题，不需要额外搭配补强圈，就能满足管线分支的强度要求。

从实际安装逻辑来看，这类支管台的对接端采用与主管外壁完全贴合的弧形轮廓，安装时只需在主管对应位置开出匹配支管通径的孔，将支管台的弧形端面与主管外壁对齐焊接，另一端的内螺纹接口就可以直接拧入对应规格的螺纹支管，不需要再做额外的坡口加工或者对接找正，相比传统的异径三通分支方案，不需要截断主管，大幅减少了管线改造或者新增分支时的焊接工作量，尤其适合在已投用管线的现场改造作业中使用，能有效缩短现场施工的周期，降低动火作业的风险。

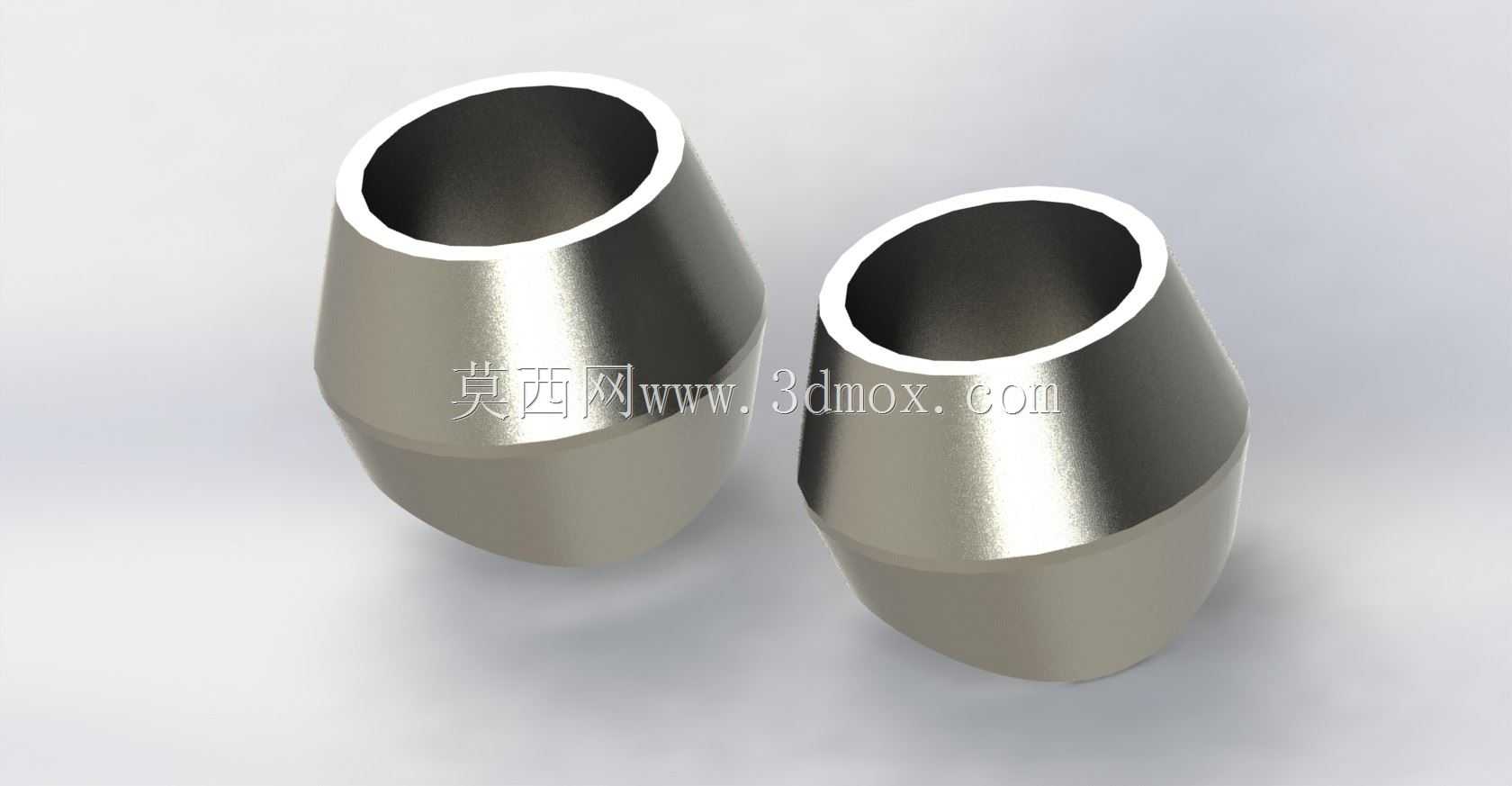

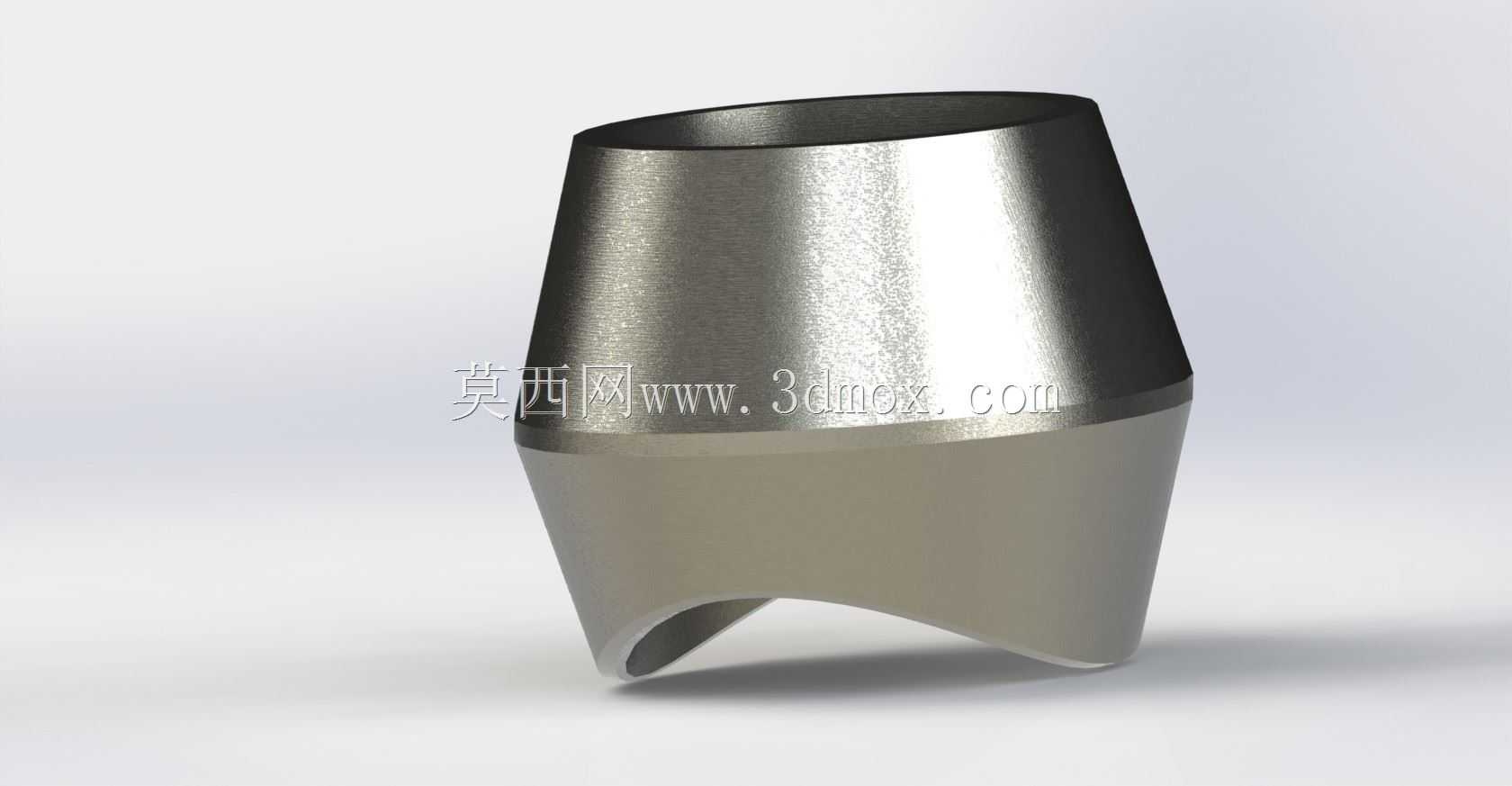

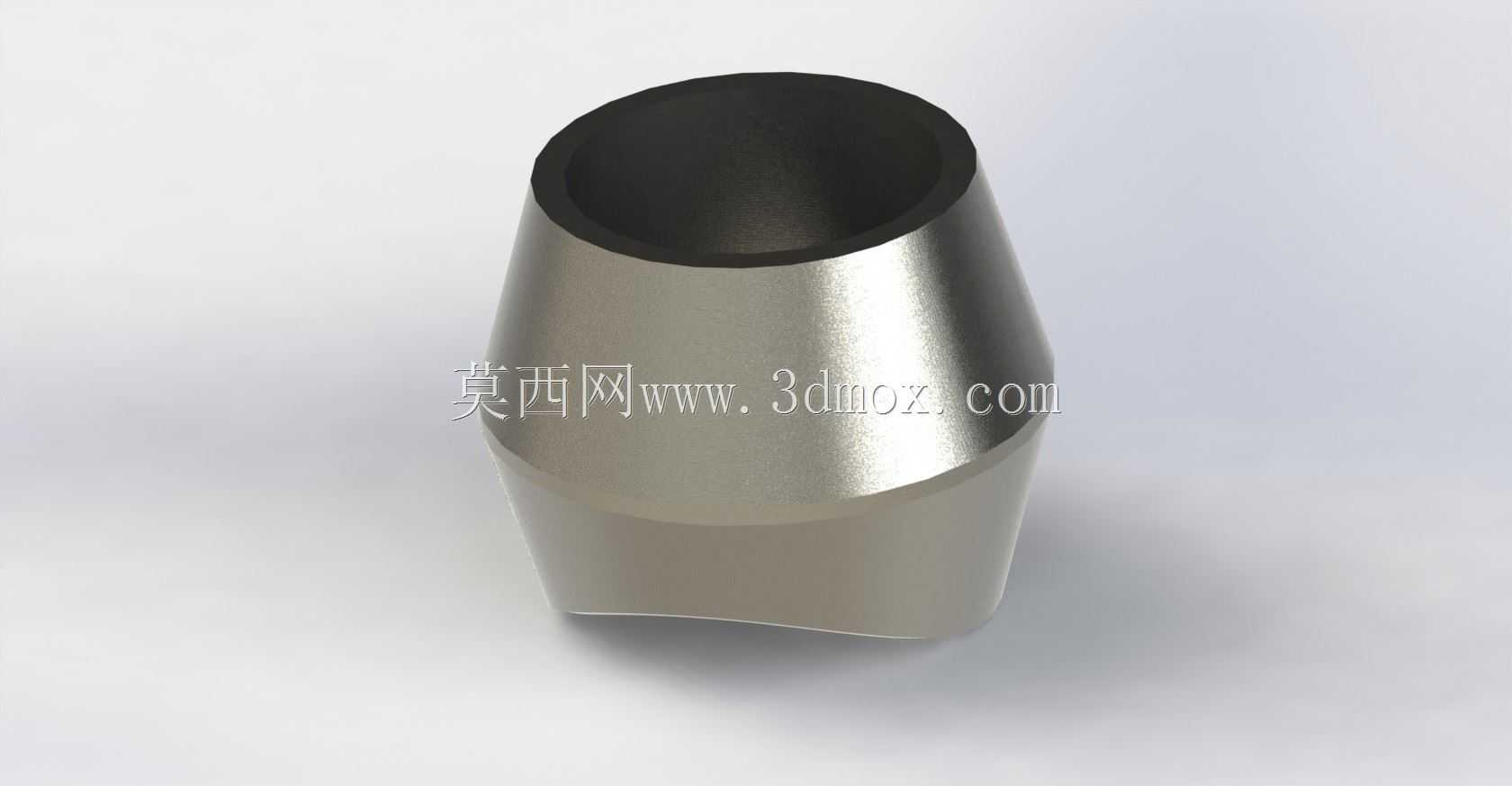

这款2x1规格的支管台，对应主管公称通径2英寸、支管公称通径1英寸的缩径分支场景，整体采用锻造成型工艺加工，相比铸造件材质内部组织更致密，没有砂眼、疏松等铸造缺陷，承压能力更强，能满足低压管线的压力等级要求。整体外形采用渐变的锥台结构，从与主管焊接的大端弧形面，逐步过渡到带内螺纹的小端接口，壁厚沿着应力传递方向逐步变化，既避免了截面突变带来的应力集中，也能将支管端的载荷均匀传递到主管壁上，配合焊接角焊缝的强度，实现90度垂直分支的自增强连接，不需要额外增加补强结构就能满足规范里的分支强度要求。

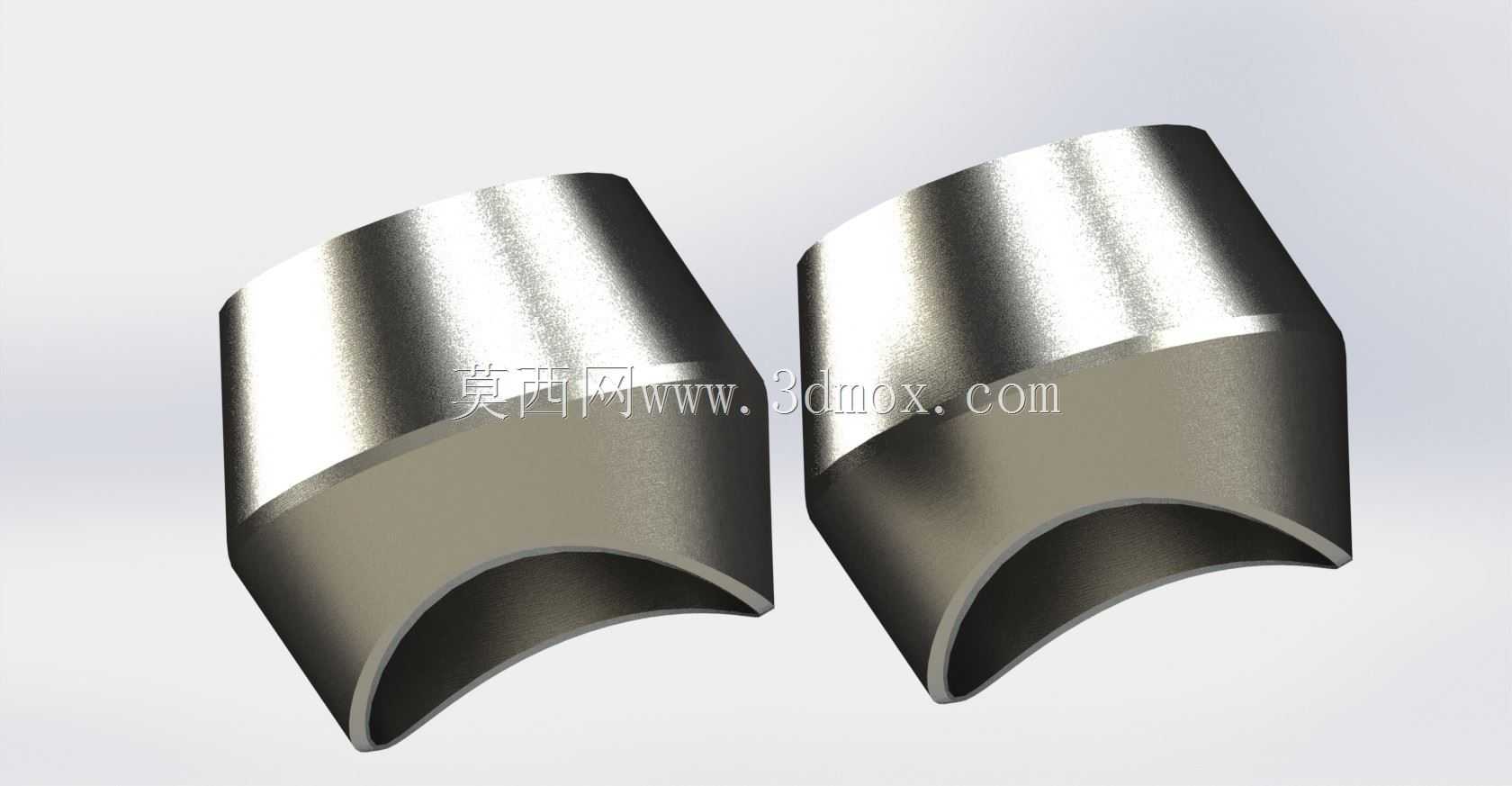

在结构设计的细节上，螺纹端的内螺纹采用标准管螺纹规格，螺纹加工的有效长度、牙型精度都匹配常规低压管件的连接要求，能保证与外螺纹支管拧紧后实现有效密封，不需要额外加工密封面，配合常规的螺纹密封带或者密封胶就能达到低压工况的密封要求。焊接端的弧形轮廓是按照对应规格主管的外径曲率加工的，安装时能与主管外壁完全贴合，保证焊接时焊缝间隙均匀，避免出现未焊透、夹渣等焊接缺陷，同时焊接端的壁厚略大于支管壁厚，预留了足够的焊接腐蚀余量，适合长期在工业管线环境下使用。

从选型适配的角度来说，这类支管台既可以做等径分支也可以做缩径分支，全尺寸规格覆盖常规低压管线的分支需求，当支管尺寸小于主管尺寸时采用缩径结构，和这款2转1的规格逻辑一致，不需要额外搭配异径接头就能直接实现不同通径管线的分支连接。在管线安装的检验环节，除了检查焊缝的外观质量和探伤结果，还要确认支管台的轴线与主管轴线保持垂直，螺纹端的接口没有磕碰损伤，螺纹旋合长度符合要求，避免因为安装偏差带来的附加应力。相比传统的分支连接方式，这种锻钢螺纹支管台的结构更紧凑，占用的管线安装空间更小，在管线排布密集的管廊、车间工艺管线场景里，能有效节省安装空间，减少管线之间的干涉问题。

从建模的角度来看，构建这个零件的三维模型时，首先要确定两端的基准：一端是与主管贴合的弧形面基准，需要匹配对应主管的外径曲率，另一端是螺纹端的端面基准，两个基准之间的高度尺寸要符合支管台的标准长度要求，中间的锥台过渡段采用平滑的曲面过渡，避免出现尖锐的棱边，减少应力集中点。内螺纹部分按照标准管螺纹的参数建模，不需要画出详细牙型的话可以采用装饰螺纹线简化，但是要保证螺纹的公称直径、有效长度尺寸准确，方便后续装配时的干涉检查。焊接端的弧形面要保证曲率准确，这样在装配到主管模型上时才能完全贴合，真实模拟实际安装的状态，方便后续做管线的应力分析、碰撞检查时得到准确的结果。

在实际的工业应用中，这类支管台广泛应用在化工、公用工程、给排水、低压蒸汽等管线的分支连接场景，因为安装便捷、强度可靠、密封性能好的特点，已经逐步替代了传统的开孔焊接支管、补强圈补强的分支方案，尤其在小尺寸低压管线上的应用占比非常高。设计选型时只需要匹配主管的外径、支管的螺纹规格、管线的压力等级，就能直接选用对应规格的产品，不需要单独做补强计算，大幅减少了设计人员的工作量，也降低了现场安装的出错概率。
