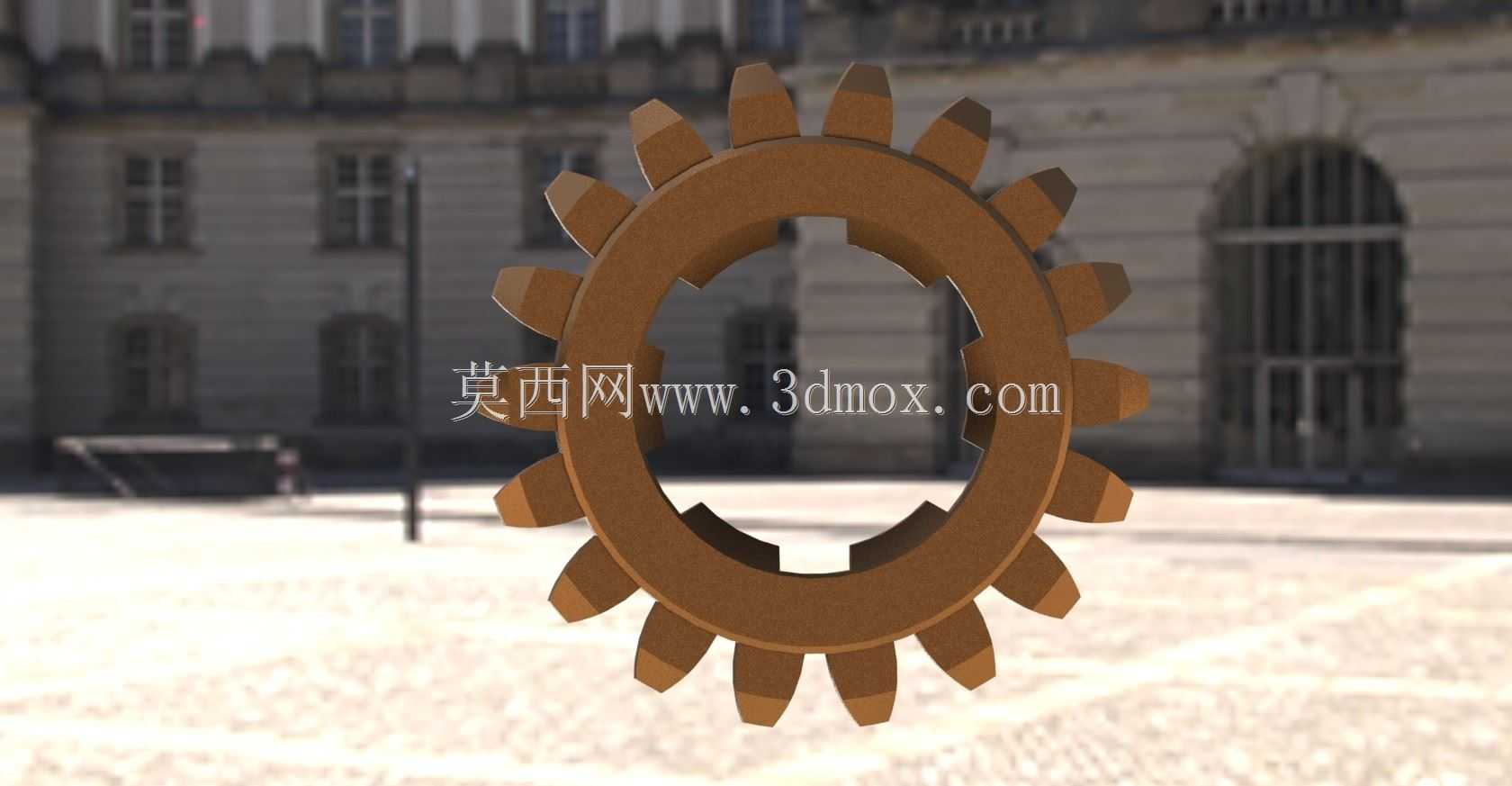

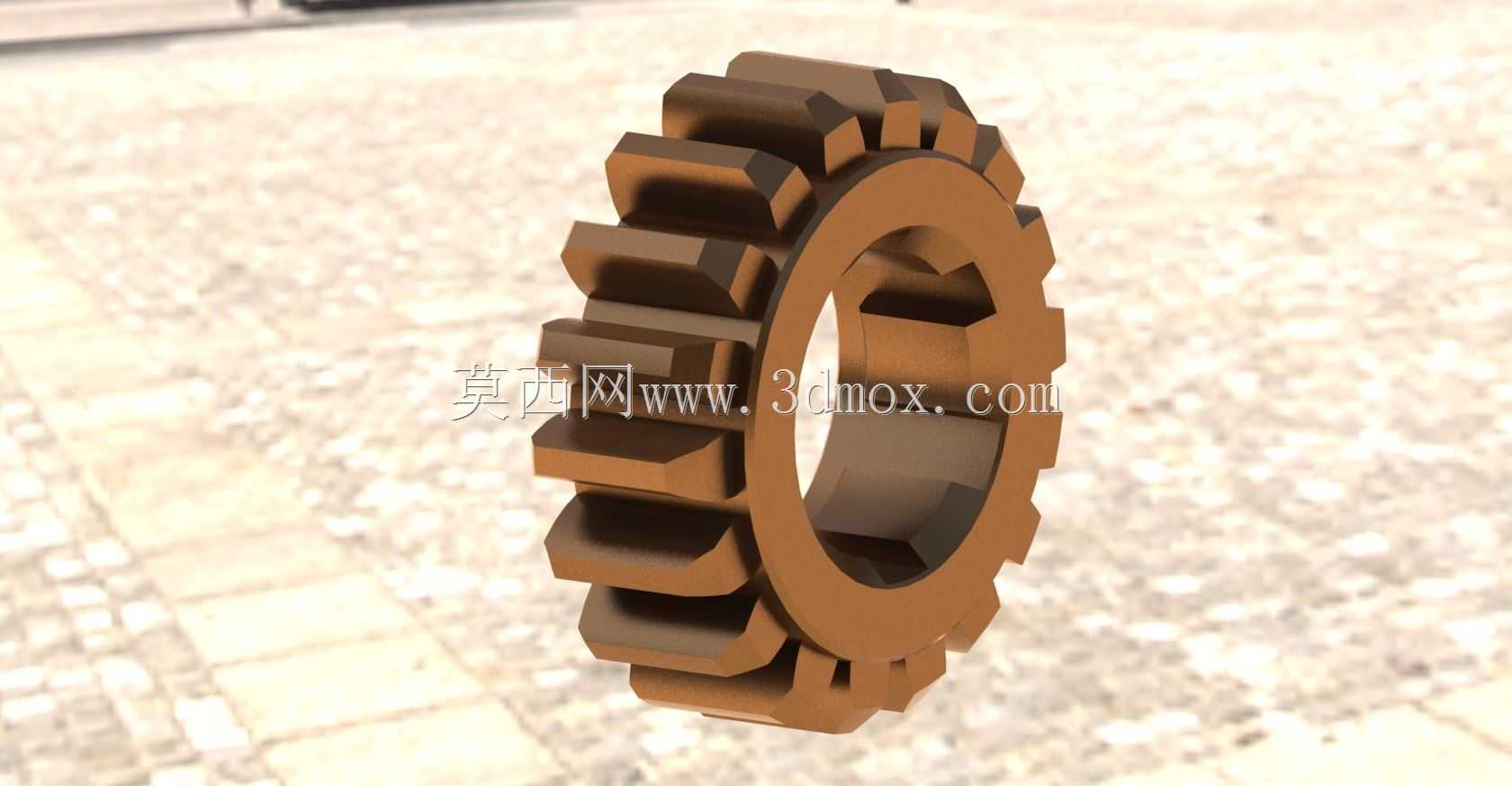

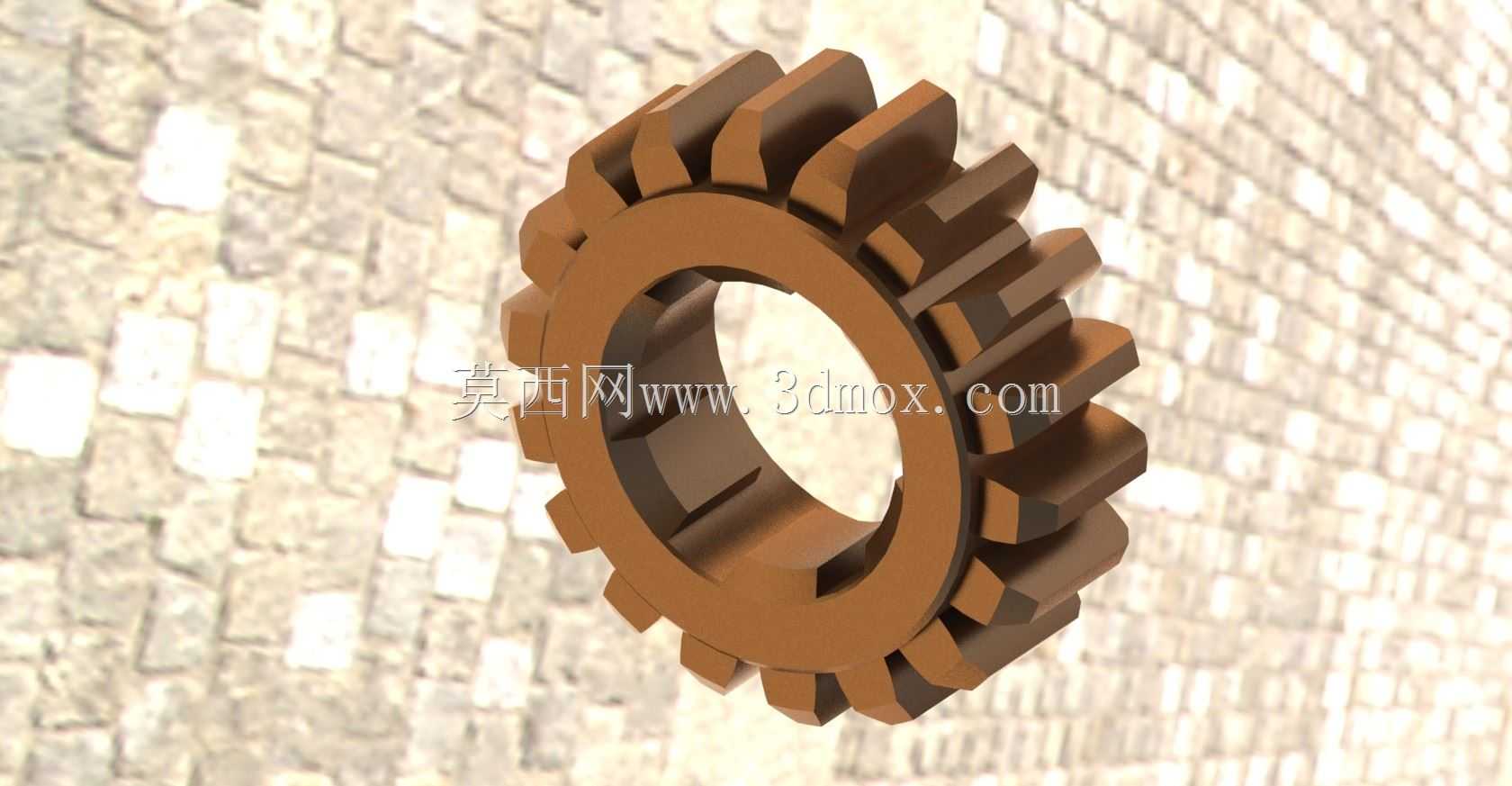

黄铜材质直齿圆柱齿轮结构设计

　　这款直齿圆柱齿轮采用黄铜材质加工成型，在轻载传动场景中有着广泛的适配性，常见于小型精密传动设备、仪表传动机构、低速轻载的进给系统当中。不同于重载工况下使用的钢制齿轮，黄铜材质的直齿轮自带良好的自润滑特性，在无额外持续润滑的工况下，能有效降低啮合过程中的齿面磨损，同时黄铜的抗腐蚀性能让它可以在潮湿、有轻度腐蚀介质的工作环境中保持稳定的传动表现，不会像普通碳钢齿轮那样轻易出现锈死卡滞的问题。从实际使用场景来看，这类齿轮常被用在小型食品加工设备的送料机构、办公自动化设备的走纸传动单元、精密仪器的示数调节机构里，这些场景普遍对传动噪音控制有一定要求，黄铜材质的阻尼特性可以有效吸收啮合过程中的振动，降低传动噪音，避免钢制齿轮啮合时容易出现的高频啸叫问题。

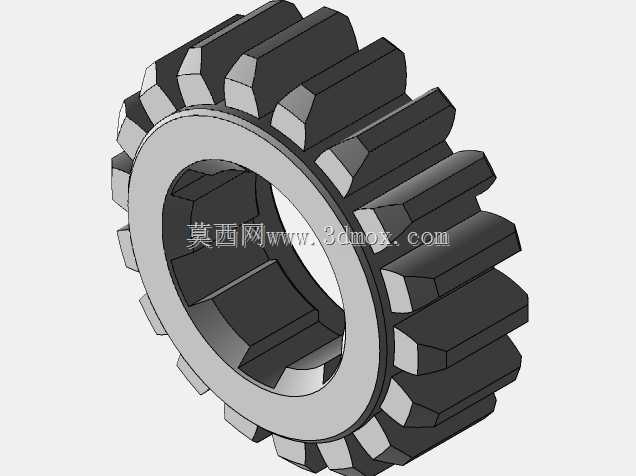

　　从结构设计角度来看，这款直齿轮采用标准渐开线齿形设计，齿向与齿轮轴线保持平行，属于平行轴传动组件，啮合过程中轮齿沿整个齿宽方向同时进入和退出啮合，因此不存在轴向分力，支撑轴系不需要额外设置承受轴向载荷的推力轴承，能有效简化配套轴系的结构设计，降低整体传动单元的装配复杂度。齿轮中心设置带键槽的通孔，用于和传动轴实现周向固定，键槽的尺寸匹配普通平键的安装标准，装配时可以通过平键传递扭矩，避免齿轮与轴之间出现相对转动，保证传动比的精准稳定。齿圈部分的厚度经过匹配计算，在满足额定扭矩传递要求的前提下，尽可能控制齿轮自身的重量，降低转动惯量，让传动过程中的启停响应更加灵敏，适合需要频繁正反转切换的传动场景。

　　在安装边界方面，这类直齿轮的安装需要严格保证两啮合齿轮的轴线平行度，一旦轴线出现偏斜，会导致轮齿接触面积大幅减小，局部应力集中，轻则加剧齿面磨损，重则出现断齿失效。中心孔与传动轴的配合公差一般选用过渡配合，既保证装配时的同轴度要求，也方便后期维护时的拆卸更换。齿顶圆与相邻壳体结构之间需要预留足够的安全间隙，避免齿轮转动过程中与壳体发生剐蹭，同时这个间隙也能容纳少量润滑脂，储存啮合过程中磨落的微小金属碎屑，避免碎屑进入啮合面加剧齿面磨损。轮齿的加工精度需要匹配对应的传动等级要求，轻载仪表场景下可以选用中等精度等级，不需要追求过高的加工精度造成不必要的成本浪费，而如果用于精密示数机构，则需要严格控制齿距累积误差，保证传动过程中的传动比恒定，避免出现示数偏差。

　　从功能特性上看，直齿圆柱齿轮本身的设计结构简单，加工工艺成熟，相比斜齿轮、锥齿轮等其他齿轮类型，它的加工难度更低，检测校准更加方便，在中心距确定的情况下，只需要匹配对应的模数、齿数参数，就可以实现稳定的定比传动。黄铜材质的选用也让这款齿轮具备一定的抗磁特性，在需要避免磁场干扰的精密仪器传动场景中，不会因为自身导磁影响设备的测量精度，这是钢制齿轮无法实现的特性。在实际选型过程中，需要根据传递的额定扭矩、工作转速、工况环境来确定齿轮的模数和齿宽，模数越大轮齿的抗弯强度越高，能传递的扭矩越大，但对应的传动平稳性会有所下降，因此在低速轻载的精密场景下一般选用较小模数的齿轮，保证传动的平稳性，而在载荷稍大的场景下则适当增大模数，提升轮齿的抗折断能力。

　　日常使用维护中，这类黄铜直齿轮不需要复杂的维护流程，只需要定期在齿面涂抹少量润滑脂，清理齿面附着的杂质即可，由于黄铜本身的耐磨性能良好，在额定载荷范围内工作时，使用寿命远高于同尺寸的塑料齿轮，同时不会像塑料齿轮那样出现老化脆化的问题，在常温工作环境下可以长期保持稳定的力学性能。需要注意的是，黄铜材质的强度低于钢材，因此这类齿轮不适合用于重载冲击的传动场景，不能用在大功率传动的主传动链路中，避免出现轮齿塑性变形或者断齿的问题，在选型时需要严格匹配工况载荷范围，才能最大化发挥这类齿轮的性能优势。
