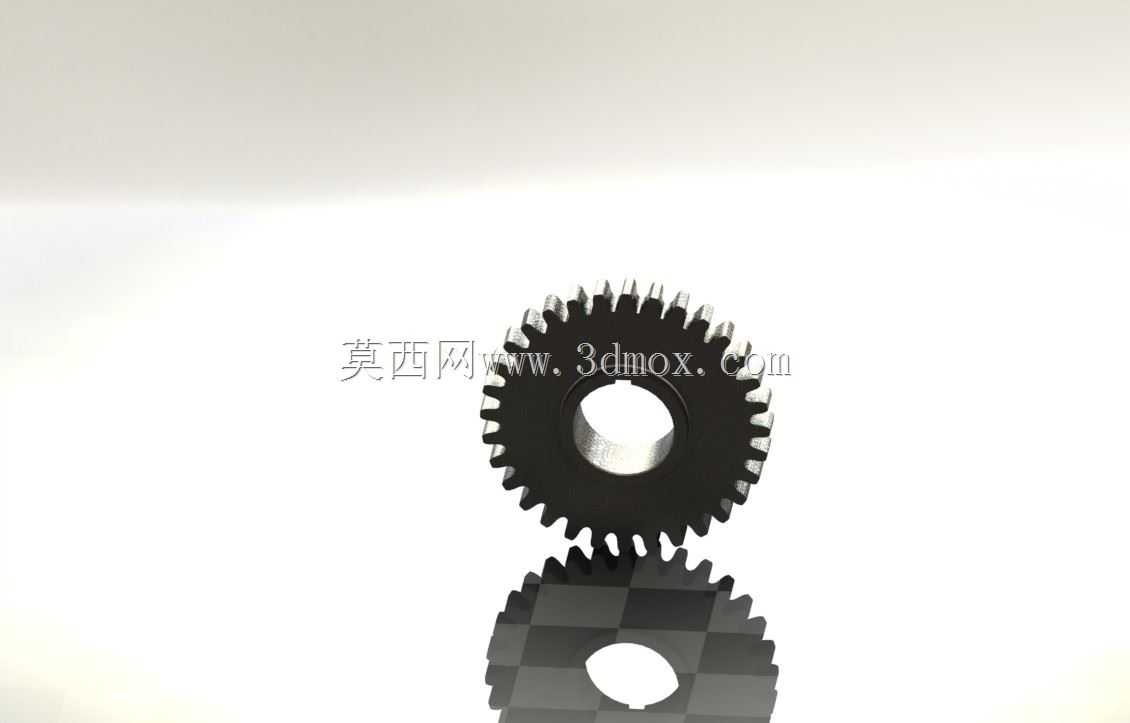

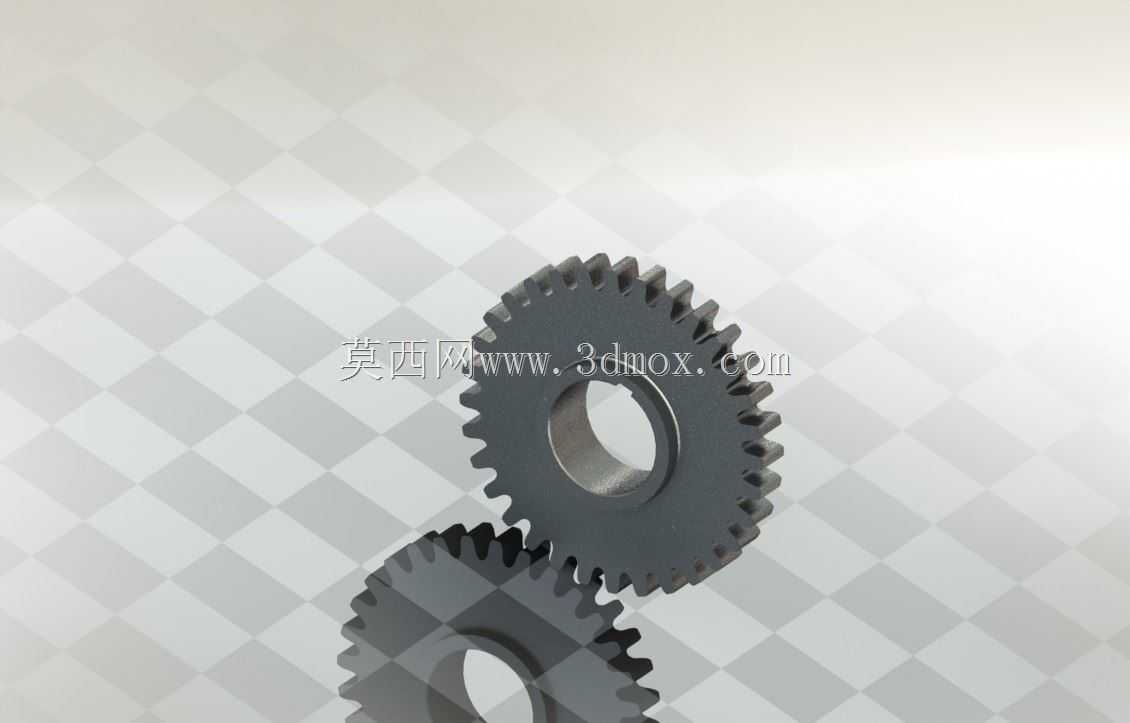

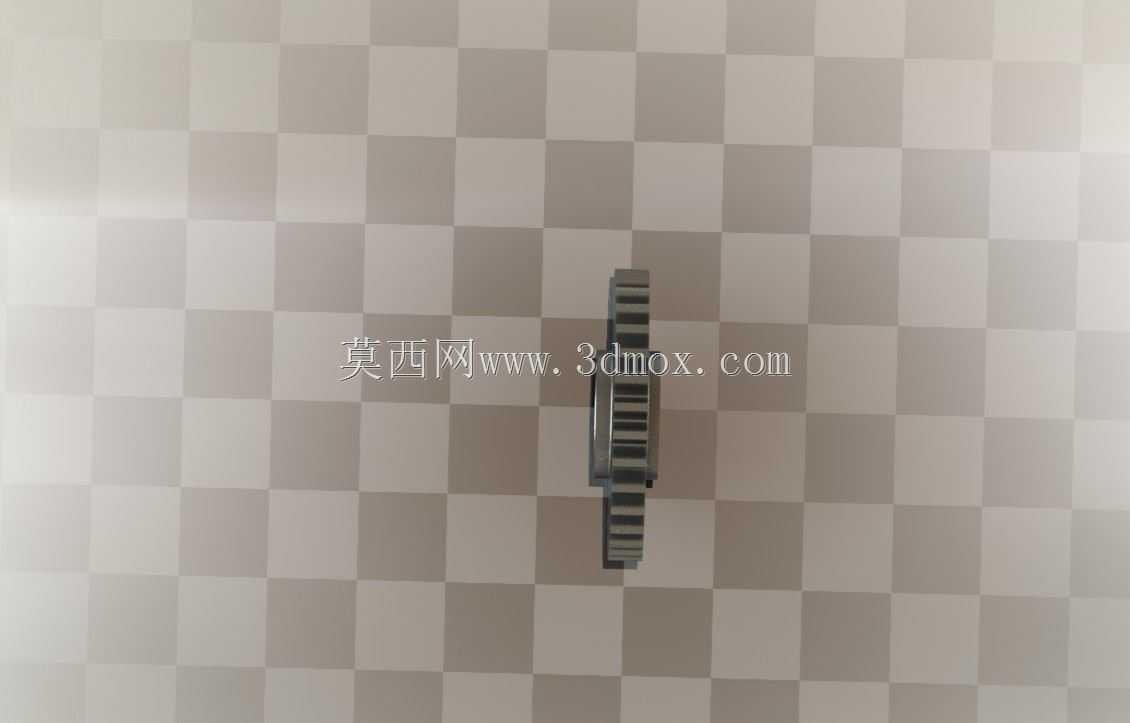

带钥匙锁结构的啮合直齿传动齿轮

在常规的开式齿轮传动场景里，很多工况需要传动副具备快速锁止、周向定位的功能，比如小型农用机具的动力输出端、轻工包装设备的间歇传动工位、手动调节的工装夹具传动机构，这类场景不需要复杂的电磁离合器或者液压锁止结构，只需要在齿轮本体上集成锁止结构，就能实现动力传递与位置锁定的双重功能，这款带钥匙锁的直齿轮就是针对这类需求设计的传动零件。从实际使用的角度看，这款齿轮的核心功能分为两部分，一是作为标准直齿轮完成平行轴之间的动力啮合传递，二是通过内孔处的钥匙锁结构，实现齿轮与安装轴之间的周向锁止或者释放，不需要额外加装键连接或者顶丝结构，调整传动位置的时候只需要插入配套钥匙就能解锁，移动齿轮到指定轴向位置或者调整啮合相位之后，拔出钥匙就能完成锁止，相比传统的键连接固定方式，调整效率提升明显，尤其适合需要频繁改变传动比或者调整工位的手动、半自动设备。设计这款齿轮的时候，首先要兼顾标准直齿轮的啮合精度要求，齿部参数按照标准渐开线圆柱齿轮规范设计，保证啮合过程中传动平稳，齿侧间隙控制在合理范围，避免出现传动冲击或者卡滞问题；其次要重点处理内孔钥匙锁结构的强度问题，锁止槽的位置要避开齿根的应力集中区域，锁体嵌入齿轮轮毂部分的深度要足够，保证传递额定扭矩的时候，锁止结构不会出现剪切失效，同时钥匙孔的位置要设计在轮毂的非受力侧，避免啮合传动过程中钥匙孔处出现应力开裂。尺寸边界上，这款齿轮的齿顶圆直径为100mm，总齿数32齿，适配平行轴中心距的计算要按照标准直齿轮中心距公式核算，保证配对齿轮啮合的时候齿面接触面积符合设计要求；内孔直径38.1mm，这个尺寸是英制1.5英寸的标准轴径，适配很多进口轻工设备、小型农机的标准输出轴，钥匙锁结构完全集成在轮毂内部，不会额外增加齿轮的轴向安装尺寸，轮毂的轴向厚度按照传递扭矩的要求设计，既保证锁体有足够的安装空间，也不会因为轮毂过厚增加不必要的转动惯量。实际安装的时候，只需要将齿轮穿入对应直径的安装轴，调整到需要的啮合位置，拔出钥匙就能完成锁止，不需要额外加工键槽或者安装紧固件，对于设备改装、工装调试的场景来说，能大幅减少轴类零件的二次加工工作量，同时锁止结构的接触面积比传统顶丝更大，锁止之后不会出现齿轮相对轴打滑的问题，传动可靠性更高。在传动特性上，直齿轮本身没有轴向力，支撑轴的轴承只需要承受径向载荷，支撑结构设计更简单，集成的钥匙锁结构属于机械式锁止，不需要额外的动力源或者控制线路，在没有气源、电源的手动设备上也能正常使用，适用场景更广。齿部的加工精度满足一般工业传动的要求，齿面经过常规的硬化处理，耐磨性能满足中低速、中等载荷的传动工况需求，比如小型输送线的动力传动、手动调节机构的位置传动、小型农机的行走传动副这类场景，都能稳定使用。设计建模过程中，需要重点校核锁止结构与齿部的位置关系，锁体的活动行程不能超出轮毂的外圆范围，避免齿轮转动的时候锁体与周边的机架、护罩发生干涉，同时钥匙插入的方向要设计在便于操作的一侧，不需要拆解周边结构就能完成钥匙的插拔操作，提升设备调试和维护的便利性。另外，齿轮的端面没有多余的凸台结构，安装的时候可以紧贴轴承或者轴套端面，轴向定位简单，不需要额外设计隔套调整位置，对于紧凑型的传动结构来说，能有效缩减传动箱的整体尺寸。
