无轴螺旋输送设备三维结构设计

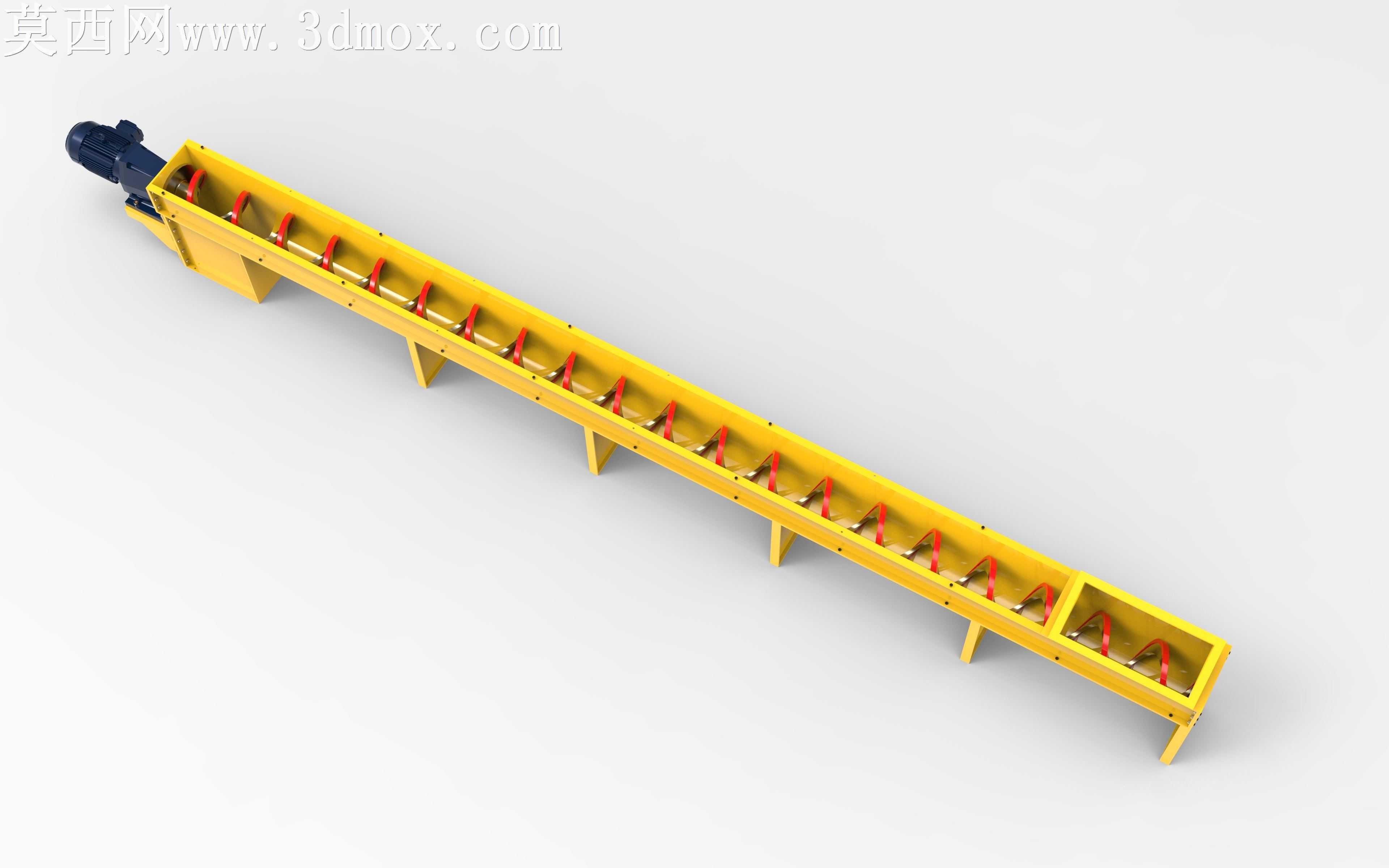

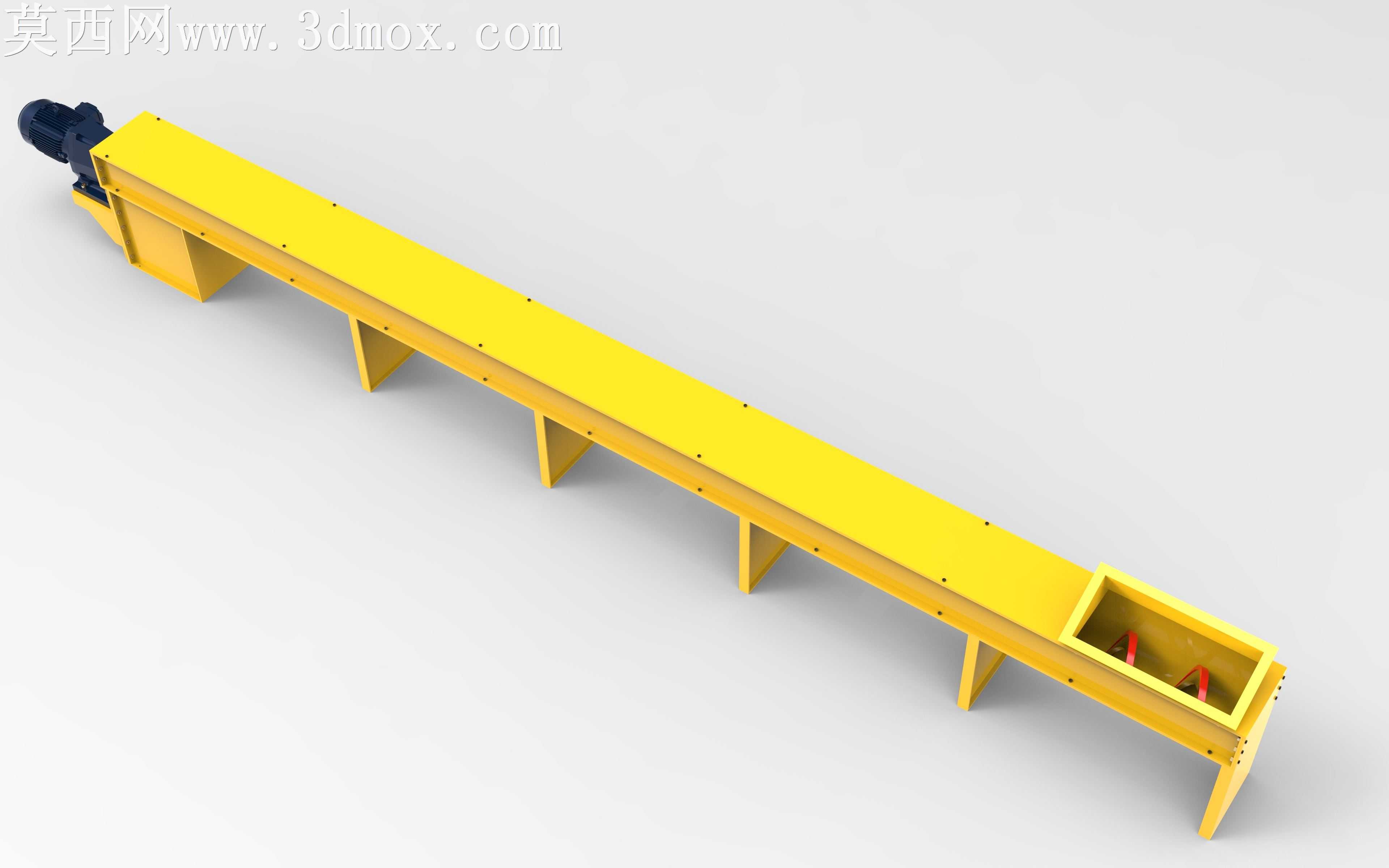

本作品为无轴螺旋输送机的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，建模过程中对各部件的装配约束关系进行了严谨定义，确保整体结构的运动逻辑符合真实设备的运行原理。渲染阶段采用工业产品常用的写实渲染方案，对设备的不同部件赋予了贴合实际工业场景的材质：输送槽体采用哑光黄色金属漆材质，还原工业设备常用的防护漆面质感，表面添加了细微的颗粒纹理模拟真实漆面的磨砂效果，避免渲染效果过于塑料化；内部无轴螺旋叶片采用抛光金属材质，添加了轻微的磨损纹理与金属反光特性，还原螺旋部件长期接触物料的真实质感；端部驱动电机采用深灰与黑色搭配的工业电机材质，表面做了细微的散热筋纹理与接线盒细节，还原标准驱动电机的外观特征；底部支撑支架采用与槽体一致的黄色漆面材质，支架的连接部位做了螺栓装配的细节建模，每个螺栓的位置、尺寸都符合机械装配的规范要求。结构设计上，整体采用U型敞口式输送槽结构，无轴螺旋整体布置在槽体内部，相比传统有轴螺旋输送机，该结构取消了中间吊挂轴承，能够更好地输送易缠绕、易粘结的块状、糊状物料，避免物料在中间轴部位发生堵塞缠绕的问题。槽体底部设置了多组等距分布的支撑腿，支撑腿采用斜撑加固的结构形式，保证长距离输送过程中槽体的结构刚度，避免槽体受物料重力发生变形。端部驱动装置采用直连式布置，电机输出端直接与无轴螺旋的端部连接，减少了中间传动环节的动力损耗，传动效率更高。槽体侧壁上设置了多组快开式观察盖板，盖板通过卡扣与槽体连接，方便日常运维过程中观察内部物料输送状态，也便于快速清理槽内残留的物料。设计过程中充分考虑了设备的实际使用场景，对各部件的配合间隙进行了合理预留，螺旋叶片与槽体内壁之间保留了均匀的间隙，既避免运行过程中叶片与槽体发生刮蹭，也尽可能减少间隙残留的物料量。整体模型的装配层级清晰，每个零部件都做了独立的分组管理，方便后续对单个部件进行修改调整，也可直接导出用于工程图纸的生成、运动仿真分析或者3D打印验证。渲染输出的效果图采用柔和的工业影棚布光，多角度展现设备的整体外观与局部结构细节，能够清晰呈现各部件的装配关系与外观特征，可用于产品方案展示、技术交流或者教学演示使用。
