V600-1600规格皮带式输送设备三维设计

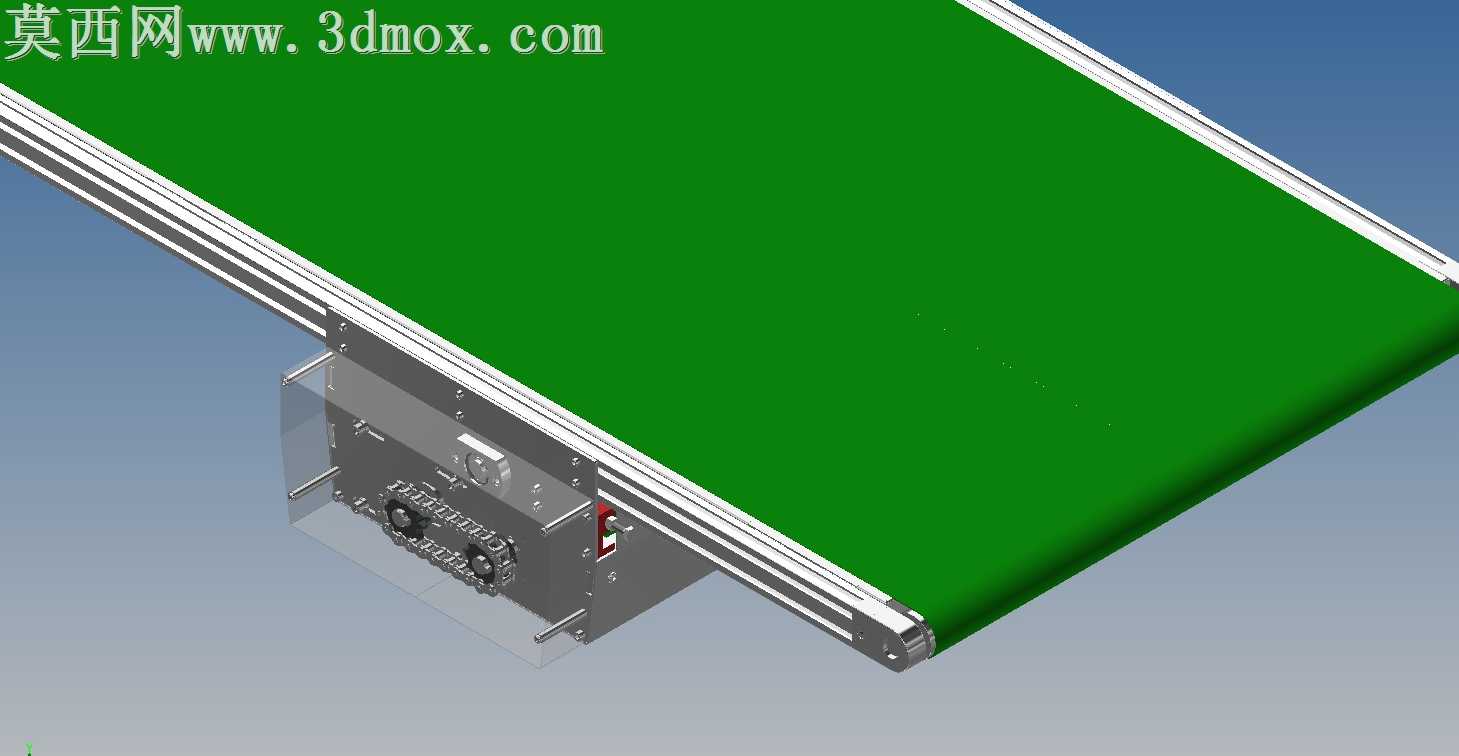

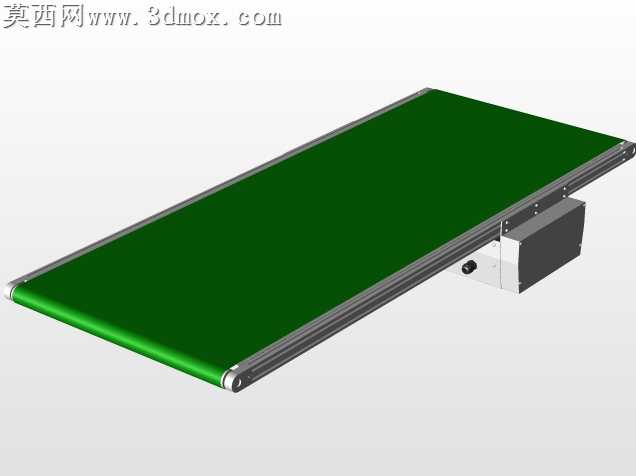

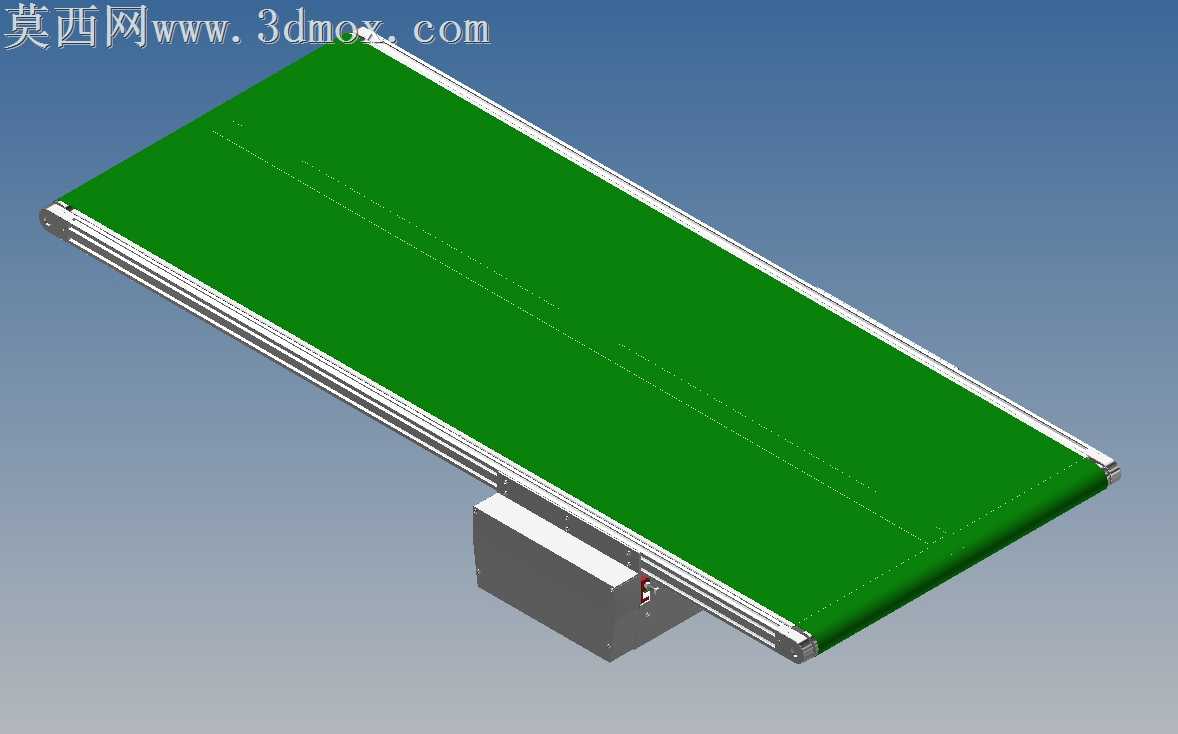

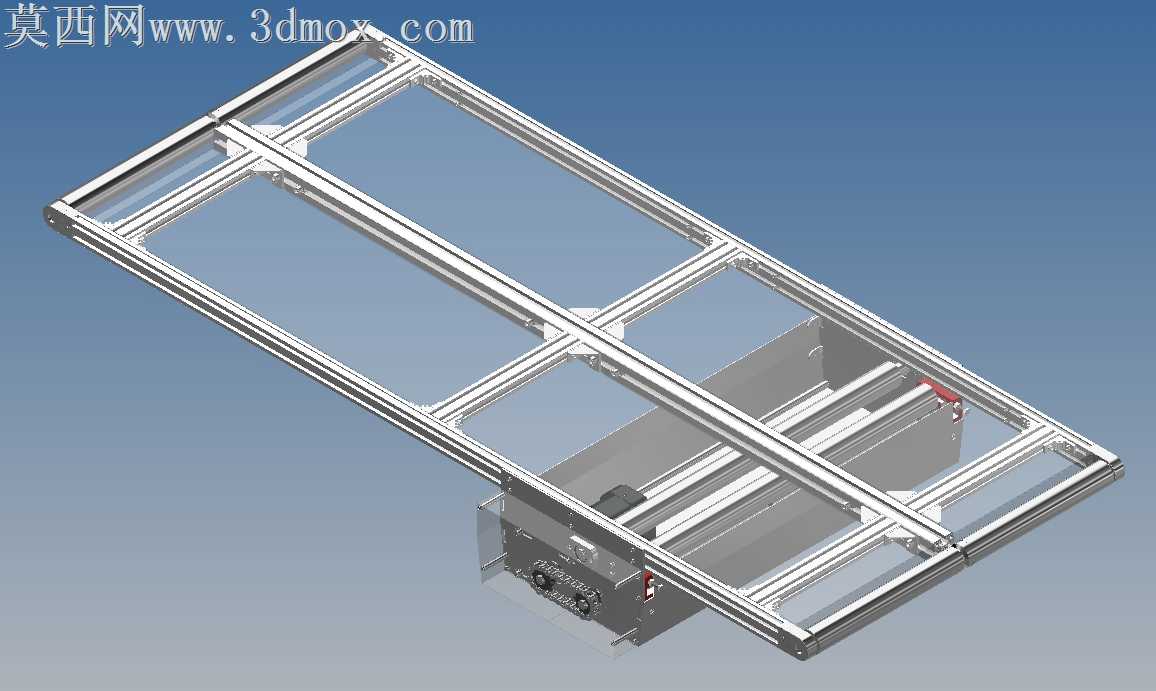

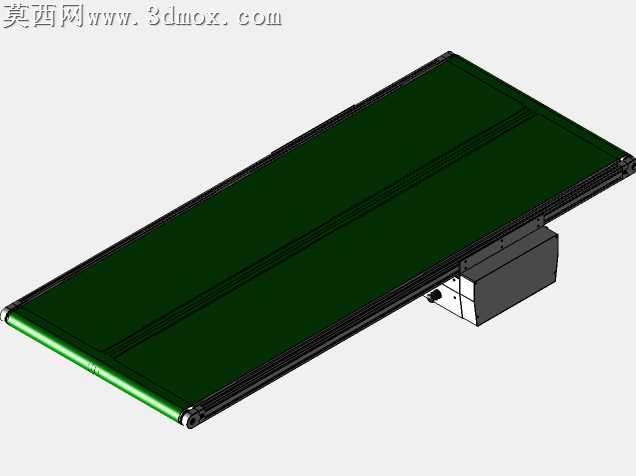

本作品为皮带式输送机的三维建模设计，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1比例还原，保证各零部件尺寸匹配度与实际生产需求一致。建模阶段优先搭建主体框架结构，采用工业铝型材作为机架主体支撑，通过参数化建模方式定义铝型材的截面尺寸、长度参数，确保机架整体承重性能符合90瓦交流电机驱动下的输送负载要求。皮带部分采用柔性材质模拟，建模时精准还原绿色PVC输送皮带的厚度、张紧度结构，对皮带两端的辊筒传动结构进行细化设计，包含主动辊、从动辊的轴承安装位、轴肩定位结构，保证传动过程的转动顺畅性。驱动端部分完整还原90瓦交流电机的安装结构，包含电机安装座、传动连接组件、张紧调节机构，可直观展示电机动力传递至主动辊的完整传动路径。设备侧边的护板、控制元件安装位均按照实际装配逻辑设计，护板采用钣金折弯工艺对应的建模方式，还原钣金件的折弯圆角、安装孔位，控制开关的安装位置符合人工操作的人机工程学要求。渲染阶段对不同部件赋予对应材质属性，铝型材机架赋予磨砂金属材质，还原工业铝型材的表面氧化质感；输送皮带赋予哑光绿色PVC材质，模拟皮带表面的细微摩擦纹理；金属加工件赋予镀锌金属质感，区分不同机加工零件的表面处理效果；电机部分还原铸铁外壳的哑光金属质感，接线盒、散热筋等细节结构均通过材质光影突出立体感。设计过程中重点考量设备的装配合理性，所有零部件之间预留合理的装配间隙，张紧机构的调节行程满足皮带长期使用后的张紧调整需求，机架底部的安装脚结构可适配不同生产线的安装固定要求，整体模型可直接用于设备方案展示、装配工艺讲解、非标自动化生产线布局参考，能够帮助设计人员快速完成输送工位的方案搭建，减少重复建模的工作量，模型结构完整无缺失，各部件可单独拆分用于工程图导出、BOM清单制作等后续设计环节。
