带旋转圆盘的药盒输送转向设备

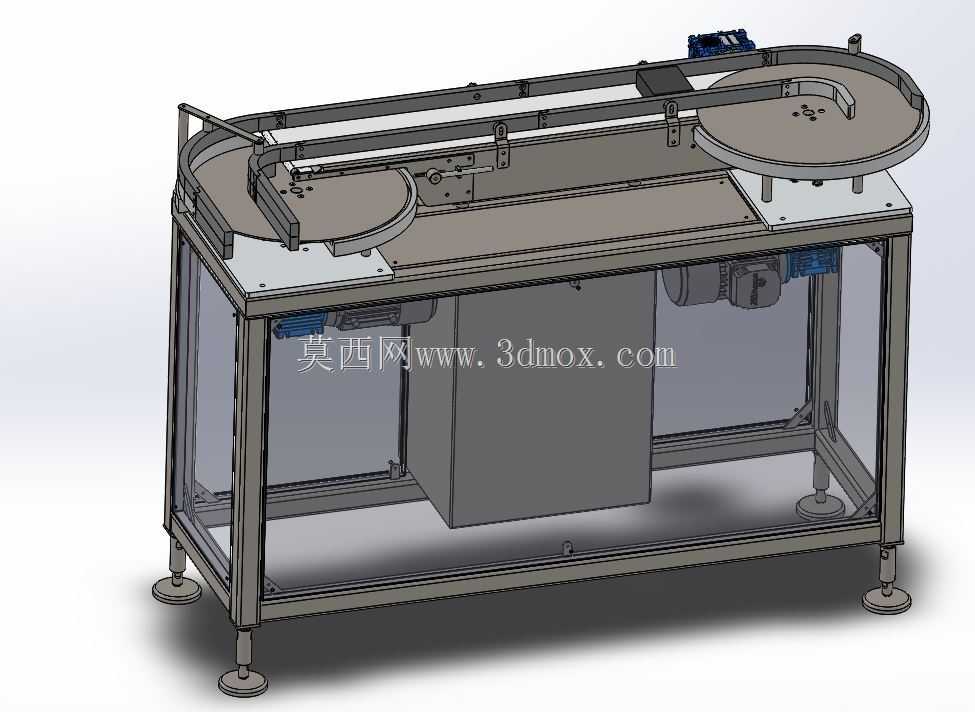

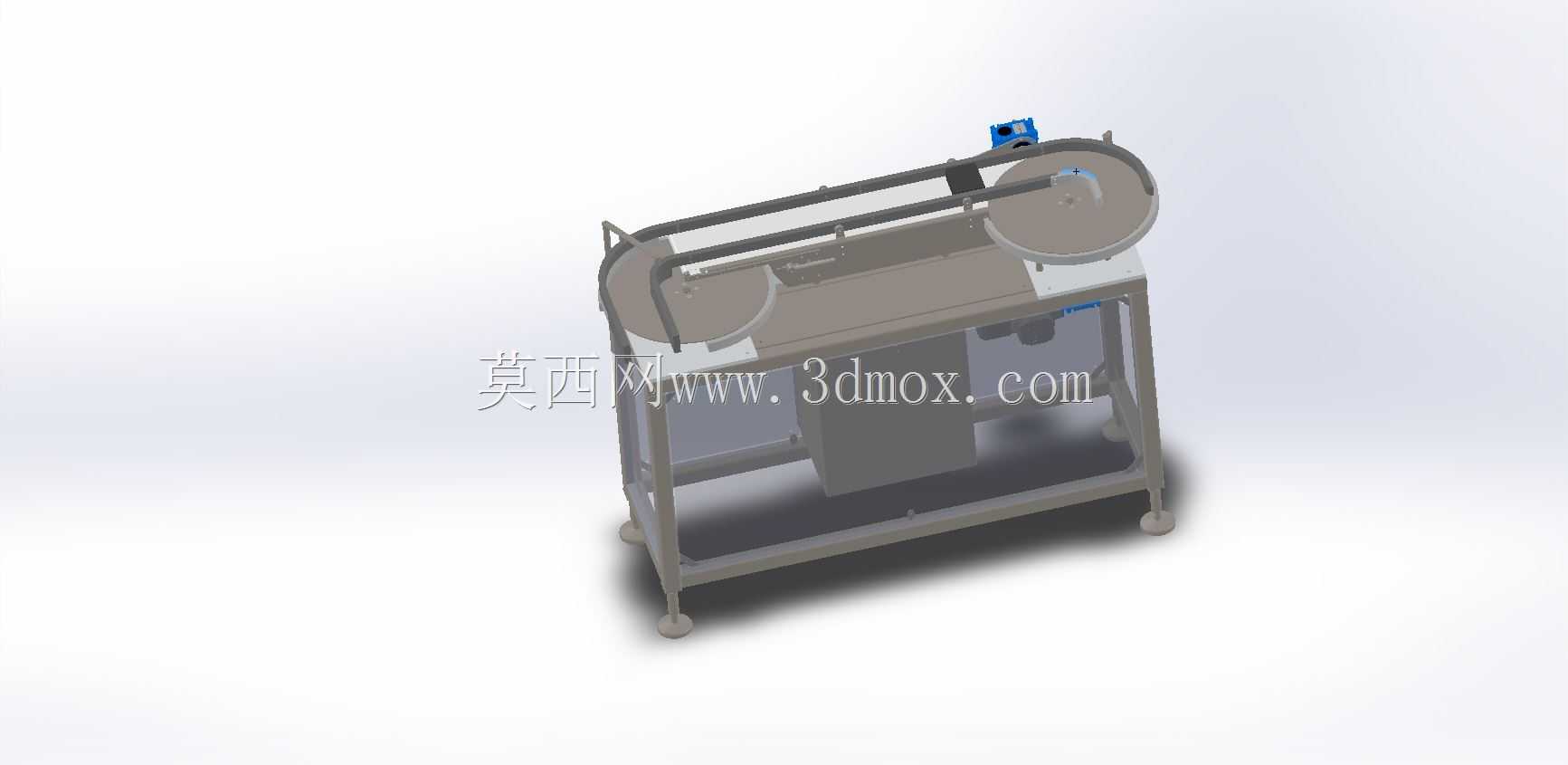

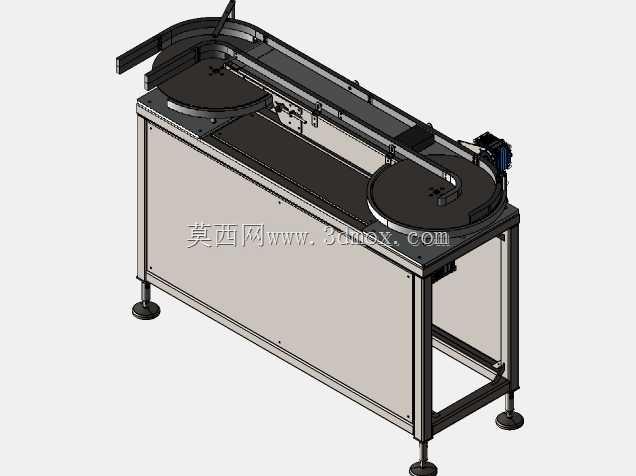

这款带旋转圆盘的输送设备，主要面向制药、小盒包装类生产车间的紧凑布局场景设计，解决车间转角空间不足、直线输送无法完成90度转向衔接的痛点，可直接对接上游装盒工位与下游称重、检测、装盒等后续工序，实现药盒类小型盒装物料的无卡顿转向输送。设备整体采用铝型材框架搭配钣金封板的结构，底部配置可调脚杯，可根据现场地面平整度调整设备水平度，安装时需预留两侧检修空间，设备主体长度适配常规车间工位间距，转弯处的旋转圆盘与皮带输送面做了齐平处理，避免物料输送过程中出现卡滞、磕碰的问题。设计阶段优先考虑了小尺寸盒装物料的输送稳定性，圆盘驱动与皮带驱动采用独立的动力匹配，转速可根据产线节拍做同步调整，确保物料在转向过程中不会出现偏移、堆叠的情况，导轨侧边做了圆角打磨处理，避免刮花药盒表面的包装印刷层。从结构设计逻辑来看，设备将转弯段的旋转圆盘作为核心转向部件，替代传统的转弯皮带结构，一方面降低了转弯段皮带的磨损更换频率，另一方面圆盘的承托面更大，对于尺寸偏小、重量较轻的药盒类物料，转向过程中的姿态保持性更好，不会因为皮带转弯的内外侧线速度差导致物料偏转。设备的输送面高度适配常规制药产线的作业高度，框架内部预留了动力组件、走线槽的安装空间，侧边封板采用快拆结构，日常维护时无需拆解主体框架即可完成皮带张紧调整、动力组件检修等操作。在实际产线应用中，这类设备常布置在车间空间受限的转角位置，无需额外增加多段直线输送加推料转向的机构，大幅缩减了产线的占地面积，输送过程中物料全程依托导轨限位与圆盘承托，无需额外的导向拨杆，减少了物料接触部件带来的污染风险，符合药品生产车间的卫生要求。安装时需注意设备进出料端与前后工位的输送面高度差控制在1mm以内，避免物料衔接时出现卡滞，脚杯调节完成后需加装锁紧螺母防止设备运行过程中出现移位，皮带张紧度调整以手指按压皮带下沉10mm左右为宜，过紧会加剧皮带与辊筒的磨损，过松则会出现皮带打滑、输送速度不稳的问题。
