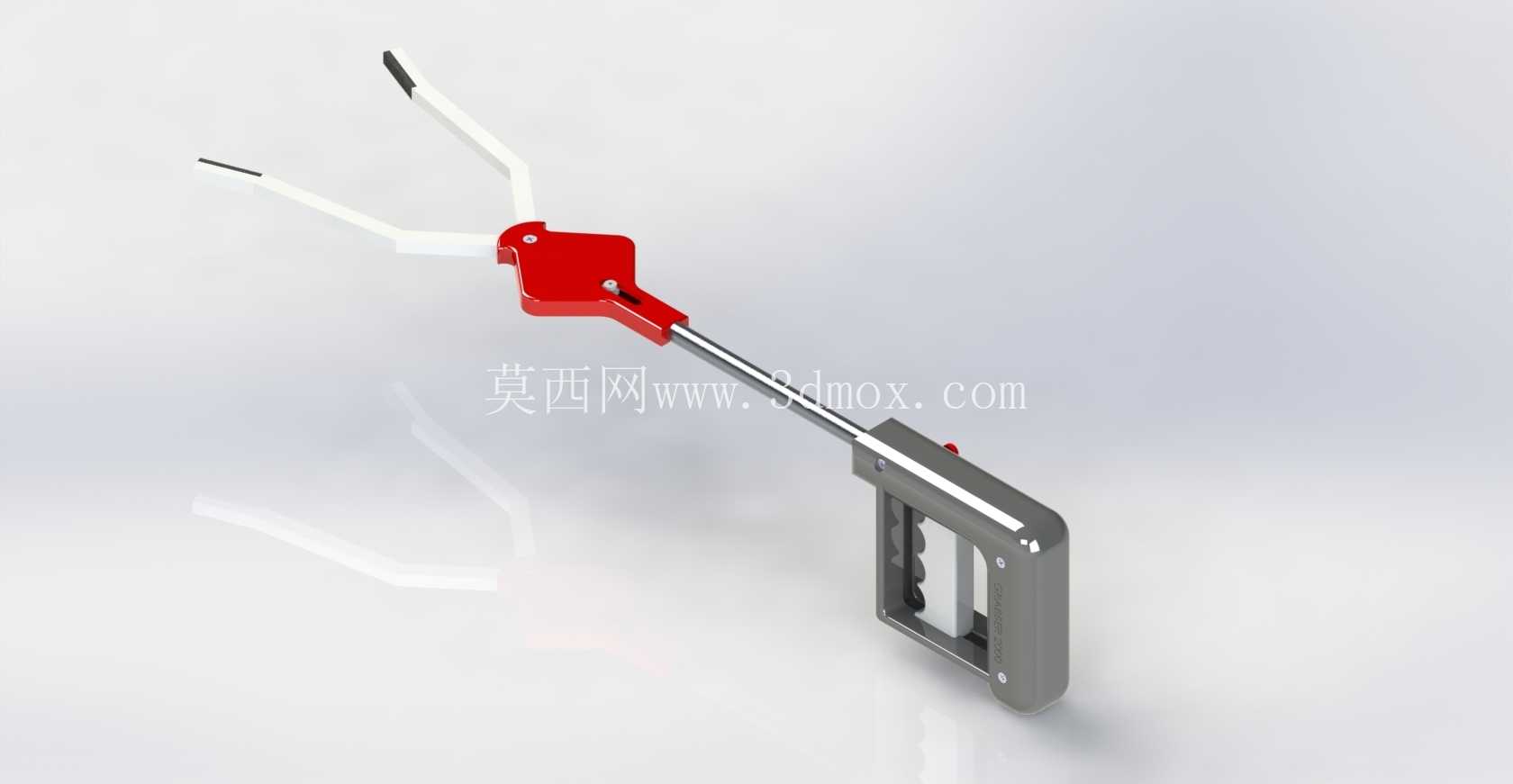

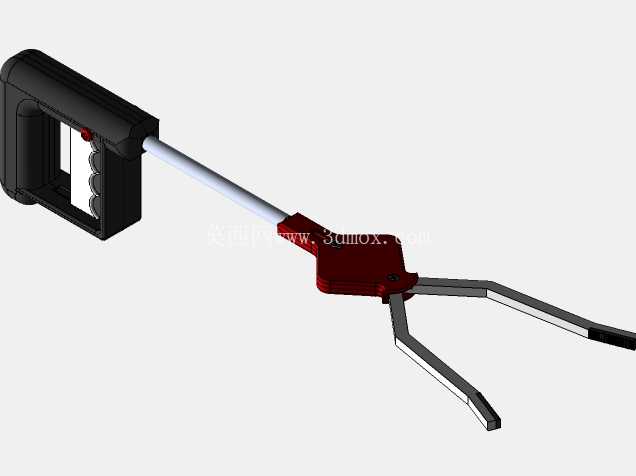

适老化辅助长柄抓取拾取工具结构

这款手动长柄抓取工具的核心应用场景，是面向行动不便的老年群体，解决日常居家场景中无需弯腰、抬手即可拾取地面、高位置物架上小件物品的需求，同时也可延伸用于狭窄缝隙内的物件拾取、工业装配工位上轻量小零件的远距离取放，避免操作人员频繁俯身或探身带来的腰部、肩颈劳损。从功能特性来看，该工具具备夹爪锁止、角度旋转、大开口夹持三个核心能力，夹爪最大张开尺寸可覆盖常规居家小件物品的夹持需求，能够稳定拾取重量在500g以内的纸质包装、塑料瓶、小型金属件等不同材质的物件，锁止结构可在夹持物件后保持夹爪闭合状态，无需持续施加握力即可维持夹持力，降低长时间使用的手部疲劳感。

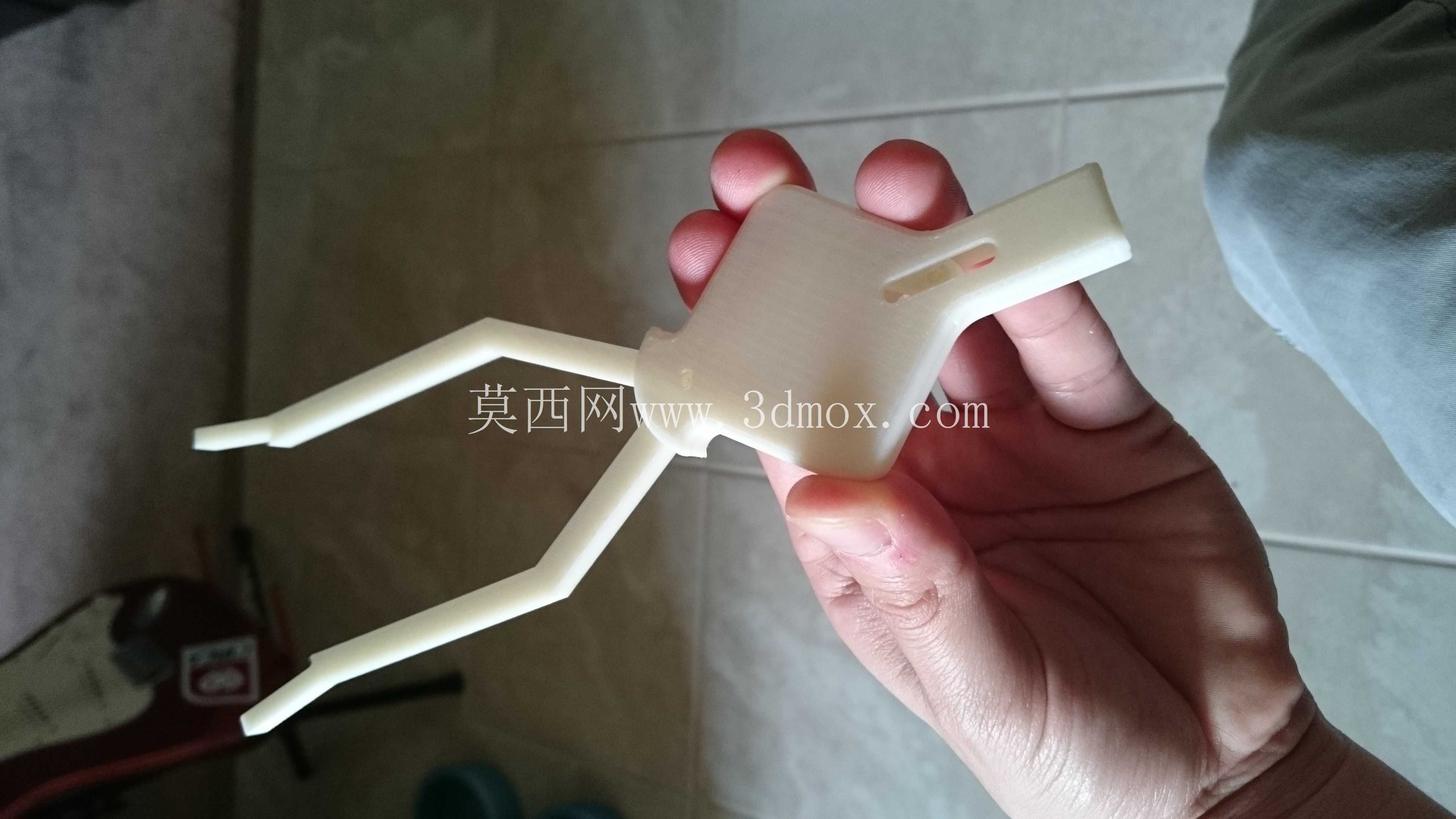

设计过程中优先控制整体重量，主体长杆部分采用轻量化空心管材制作，仅在夹爪铰接位、握把受力位、锁止触发位使用少量金属结构件，其余握把外壳、夹爪臂主体采用轻质工程塑料材质，整体重量控制在300g以内，长时间单手握持也不会产生明显的负重感。夹爪头部设计有两个分叉式夹臂，夹臂内侧做了防滑纹理处理，接触物件时可增加摩擦力，避免光滑表面的物件在拾取过程中滑落；夹臂与长杆的连接位置设置了旋转调节结构，可根据拾取场景调整夹爪的朝向，无需转动手腕即可适配不同角度的拾取需求，比如拾取地面物件时夹爪朝下，拾取高位货架侧面物件时夹爪可旋转至水平朝向。

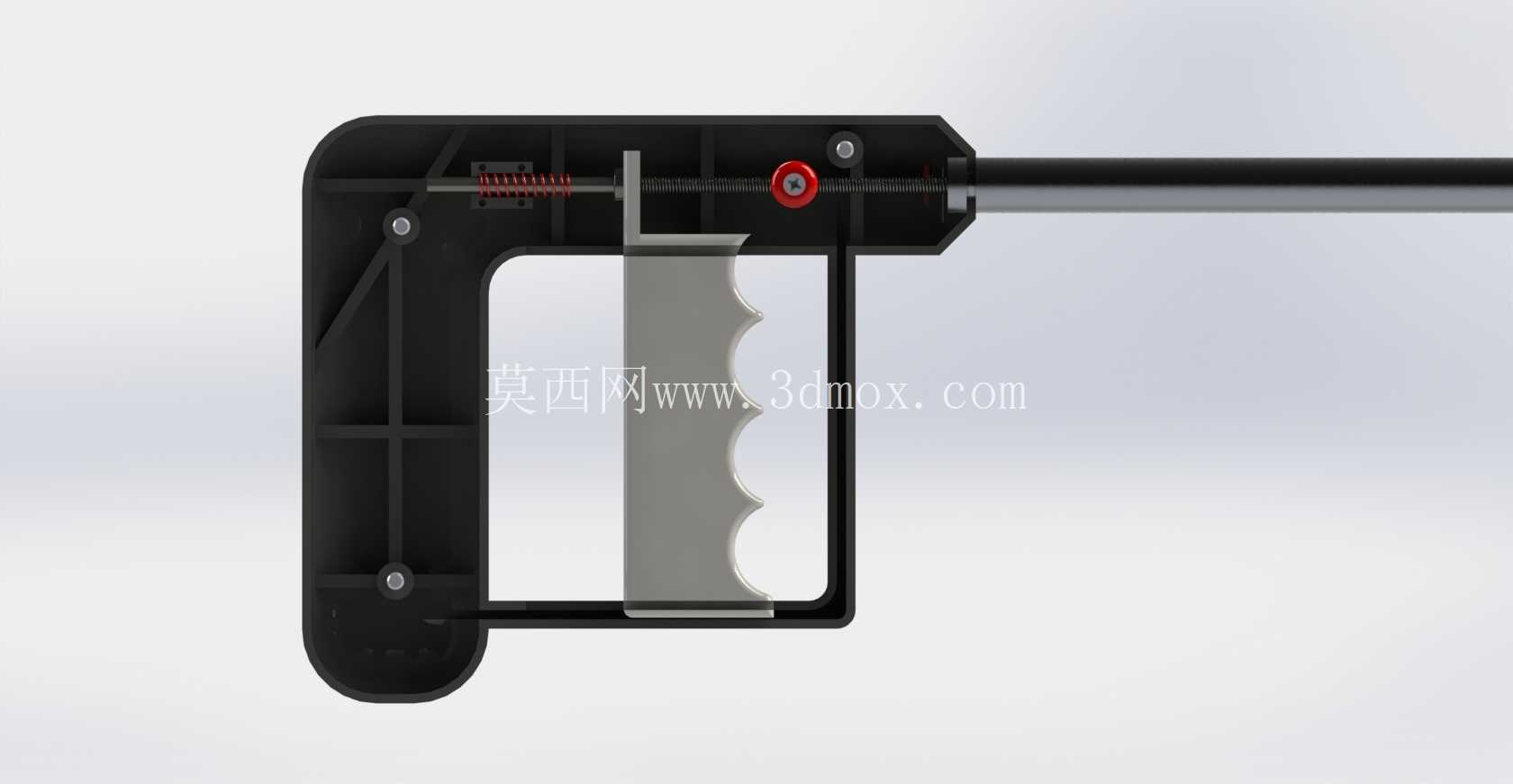

握把部分采用手枪式握持结构，握把内侧做了贴合手掌弧度的凹陷造型，握持时手指可自然贴合握把轮廓，扳机式触发结构位于握把前方，手指扣动扳机即可通过长杆内部的传动结构拉动夹爪闭合，扣动行程与夹爪张开量呈线性对应，可根据被夹持物件的尺寸灵活控制夹爪的开合度，避免夹力过大损坏易碎物件。锁止按键设置在握把上方位置，当扳机扣动到合适位置后，按下锁止按键即可卡住扳机的传动齿条，保持当前夹爪的闭合状态，需要释放物件时再次扣动小幅度扳机即可自动解锁，操作逻辑简单，无需复杂的学习成本即可快速上手。

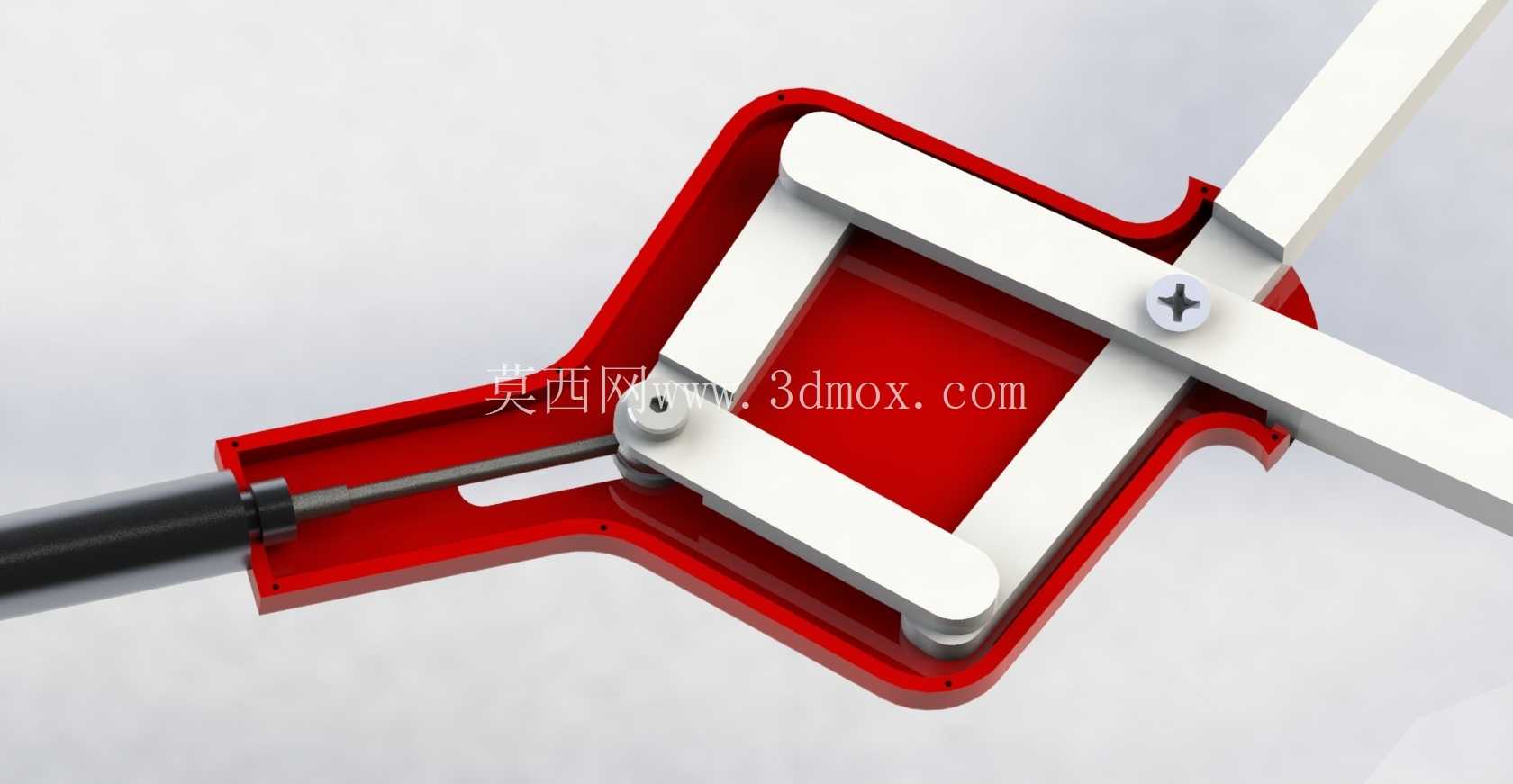

从安装边界与外形尺寸来看，工具整体长度控制在700mm-800mm区间，既能够覆盖站立状态下地面到成年人腰部高度的拾取范围，也不会因为长度过长导致在狭窄空间内转动不便；长杆直径控制在15mm以内，可伸入宽度20mm以上的缝隙内部拾取掉落的小物件；夹爪闭合状态下整体最大外径不超过60mm，可伸入常规家具底部、货架间隙等狭窄区域。夹爪的铰接位置做了限位结构，最大张开角度不超过45度，对应最大开口尺寸不小于76mm，可覆盖日常常见的矿泉水瓶、药盒、钥匙、遥控器等物件的夹持尺寸。

结构设计上充分考虑了长期使用的耐用性，长杆内部的传动件采用刚性拉杆结构，相比拉索传动具备更高的传动效率与更长的使用寿命，不会因为长期使用出现拉索松弛导致夹爪夹持力下降的问题；所有铰接位置都预留了0.1mm-0.2mm的装配间隙，既保证转动、滑动的顺畅性，也不会因为间隙过大出现夹爪晃动的问题；夹爪臂采用加强筋结构设计，在保证壁厚较薄、重量较轻的前提下，具备足够的结构强度，夹持物件时不会出现夹臂弯曲变形的情况。握把尾部设计有挂孔，日常不使用时可挂在墙面挂钩上收纳，不会占用过多的储物空间。
