工字钢焊接作业支撑工作台结构

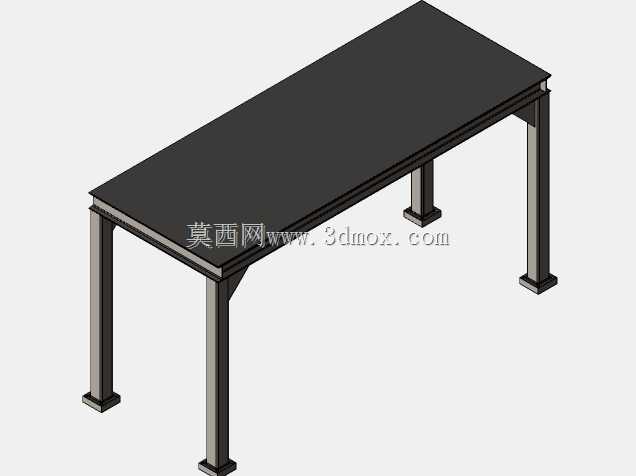

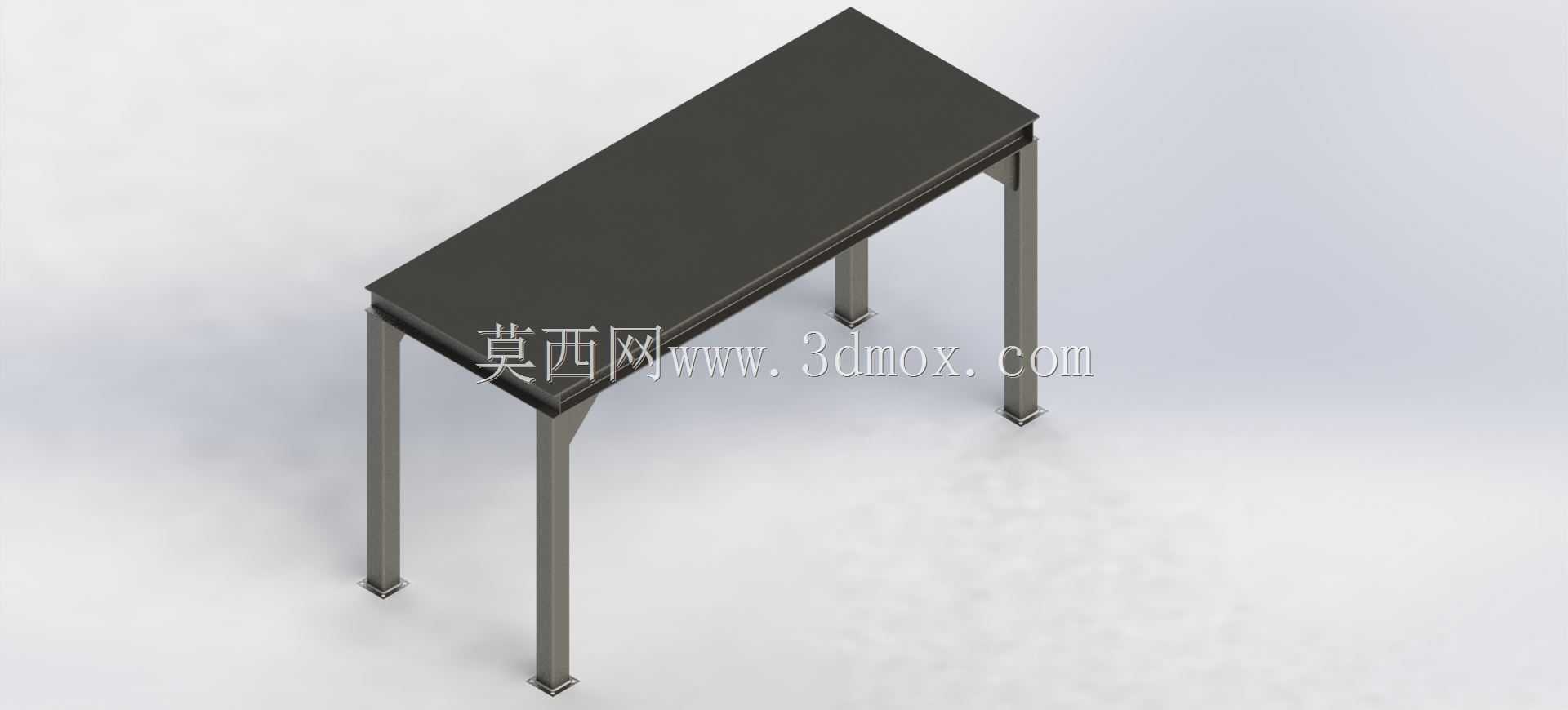

这款焊接作业支撑台，核心采用标准工字钢作为主承载梁结构，在车间小件焊接、临时组对作业场景中适配性极强，多数中小型机加工、钣金维修车间的零散焊接工位，都能见到这类简易工装的身影，它不需要复杂的调平机构，依靠工字钢自身的截面惯性矩就能满足常规工件放置、施焊过程的承载需求，日常用来承托小型焊接组件、摆放焊枪及辅助工具都十分稳妥。设计时没有采用冗余的箱型台面结构，而是直接利用工字钢的上翼缘作为支撑基准面，四条支腿直接与主梁下翼缘焊接固定，在支腿与主梁连接的节点处，专门增设了三角形角撑板，角撑板沿支腿周向与主梁下翼缘满焊，能有效抵消施焊过程中工件放置、敲击调形时产生的侧向弯矩，避免支腿与主梁连接焊缝长期受交变载荷出现开裂问题。支腿选用等边角钢裁切制作，底端没有配置可调脚杯，直接做平切处理后焊上小尺寸方形垫板，垫板与车间水泥地面接触面积更大，能分散支腿对地面的压强，防止长期承重后支腿陷入地面，日常移位时只需两名作业人员抬动即可，不需要借助叉车等辅助设备，适配车间临时工位频繁调整的使用需求。台面没有额外铺设花纹钢板或绝缘垫板，保留工字钢上翼缘的原始金属面，施焊时产生的焊渣飞溅落在台面上，只需用敲渣锤轻轻敲击就能清理，不会出现嵌渣难以清理的问题，台面长度适配单人作业的操作半径，宽度控制在常规工件组对的合理范围，作业人员站在台体长边一侧操作时，手臂能够轻松覆盖整个台面区域，不需要频繁挪动站位。整体结构没有设置抽屉、挂架等附加功能件，所有连接节点均采用连续角焊缝连接，焊脚尺寸匹配各连接件的板厚，避免焊脚过大造成的应力集中，也不会因为焊脚过小导致连接强度不足，支腿的垂直度在组焊时通过角尺定位保证，组焊完成后台面整体平面度误差控制在合理范围内，满足常规焊接作业的支撑精度要求，不需要额外进行机加工找平，制作成本低、制作周期短，车间维修班组利用边角余料就能快速制作完成，投入使用后基本不需要日常维护，即使支腿出现磕碰变形，也能通过现场焊接快速修复，不会因为工装故障耽误生产进度。
