法兰式安装泵盖优化结构设计

这款泵盖是针对流体输送泵的端盖密封与安装连接需求做的优化结构，日常在车用冷却循环泵、小型工业供液泵、液压系统补油泵这类场景里，泵盖承担着密封泵腔、定位内部密封组件、提供整机安装基准的多重作用，很多同类型老结构泵盖在实际装机运行中，容易出现安装孔位同轴度偏差导致的密封偏磨、法兰面受压不均引发的渗漏、台阶密封位加工余量冗余带来的成本浪费问题，这次的结构调整就是从一线装机反馈的痛点出发做的迭代。

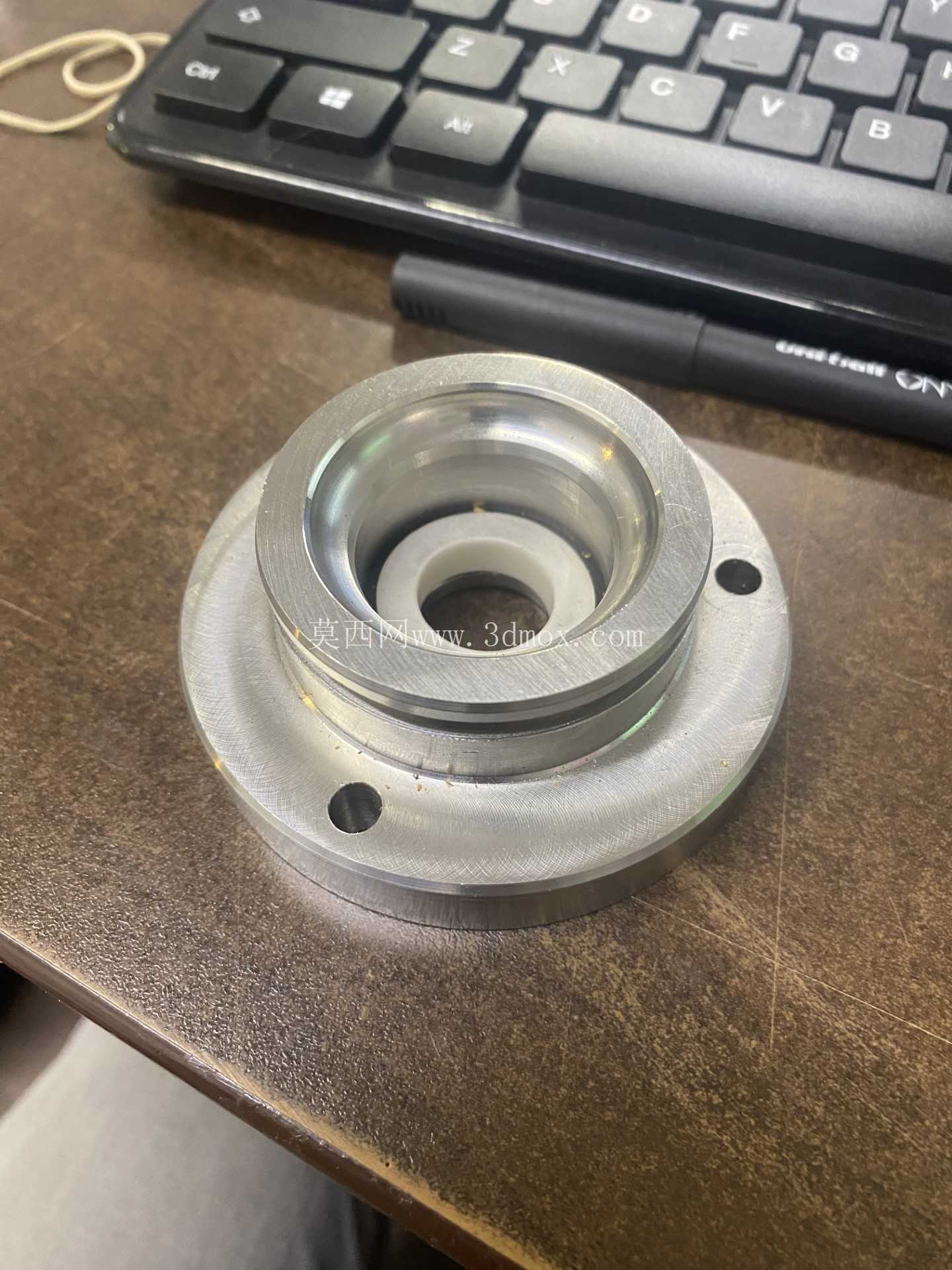

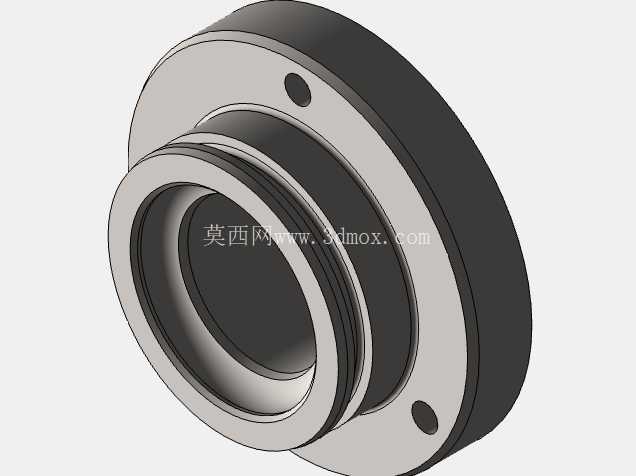

从安装边界来看，这款泵盖采用三孔法兰式安装布局，法兰盘外缘做了小倒角去毛刺处理，避免安装时划伤操作人员或密封垫片，三个安装孔沿法兰圆周均布，孔位公差控制在能适配M6规格标准紧固件的范围，安装孔距经过适配调整，能兼容市面上多数同排量小型泵体的安装位，不需要对原有泵壳做二次改孔加工，替换适配性较强。法兰密封面的平面度要求控制在0.02mm以内，表面粗糙度达到Ra1.6，保证和泵体端面贴合时不需要额外涂胶就能靠平面密封实现静密封效果，减少装配时的辅料消耗。

结构功能上，泵盖中心的多级台阶孔是核心功能区，最内侧的台阶是用来定位内置密封衬套的，衬套和台阶孔的配合采用过渡配合，既能保证衬套不会在泵腔压力波动时出现窜动，又能在维修更换时顺利拆卸，不会出现过盈配合拆不下来或者间隙配合漏液的问题。中间的环形槽是用来容纳轴封组件的，槽宽和槽深的尺寸经过反复校核，能适配标准规格的骨架油封或者机械密封件，不需要定制非标密封件，后期维护的配件采购成本更低。最外侧的凸台结构是做了减重处理的，在保证结构强度的前提下，把非配合面的多余料厚去掉，相比同规格实心结构的泵盖，整体重量降低了18%左右，同时凸台的外圆做了滚花预处理？不对，实际是做了光滑过渡的圆角，避免应力集中，在泵腔长期承受0.3-0.8MPa工作压力的情况下，不会出现台阶处的应力开裂问题。

设计思路上没有盲目追求复杂结构，而是优先考虑冲压加工的工艺可行性，整个泵盖的主体结构采用板材冲压成型，只有密封配合面做了少量的车削精加工，相比传统铸造成型的泵盖，生产效率更高，材料利用率能提升到85%以上，同时冲压件的材质致密性更好，不会出现铸件常见的砂眼、气孔缺陷，从根源上减少了泵盖本体渗漏的概率。在流道适配方面，泵盖内侧和泵腔接触的面做了圆弧过渡处理，没有直角死角，避免流体在端盖处形成涡流造成的压力损失，经过流体仿真校核，这个过渡结构能让泵的出口压力稳定性提升7%左右，减少流体脉动带来的管路振动。

实际装配验证阶段，这款泵盖和泵体装配后，轴封的同轴度偏差能控制在0.01mm以内，有效延长了轴封的使用寿命，在连续1000小时的运转测试中，没有出现渗漏、密封件偏磨的问题，安装时三个孔位的对中难度很低，普通装配工人不需要专用工装就能顺利完成装配，单台装配时间比老结构缩短了近40秒，适合批量生产装配的流水线作业场景。另外针对不同的输送介质需求，这个结构的泵盖可以适配不锈钢、镀锌钢板、铝合金等多种板材加工，不需要修改模具尺寸，只需要调整冲压时的板材厚度参数就能满足不同压力等级的使用需求，通用性较强。
