车载剪式汽车千斤顶结构设计

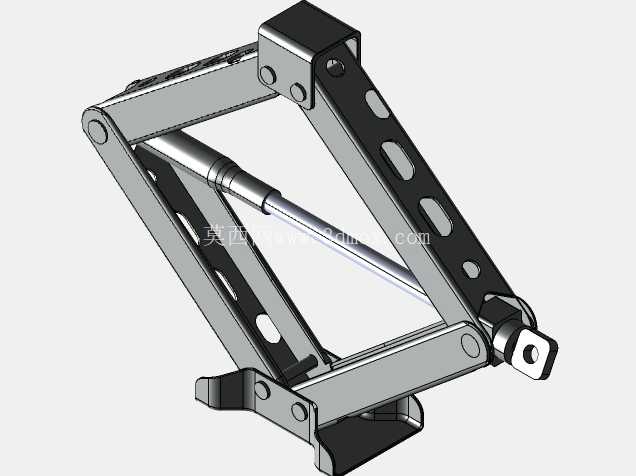

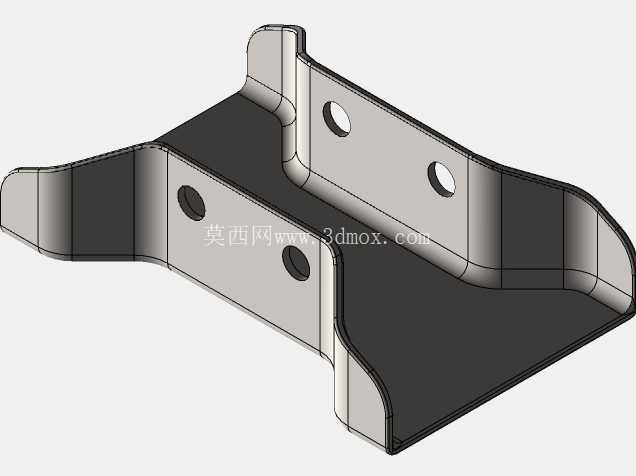

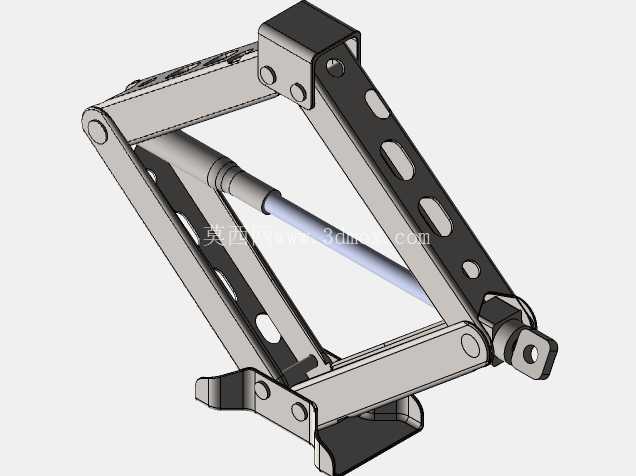

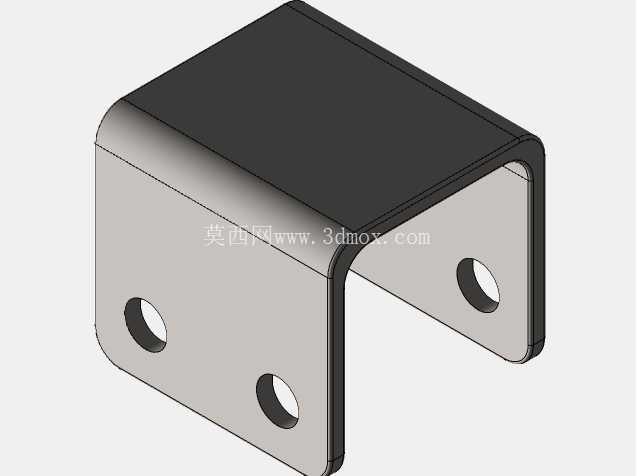

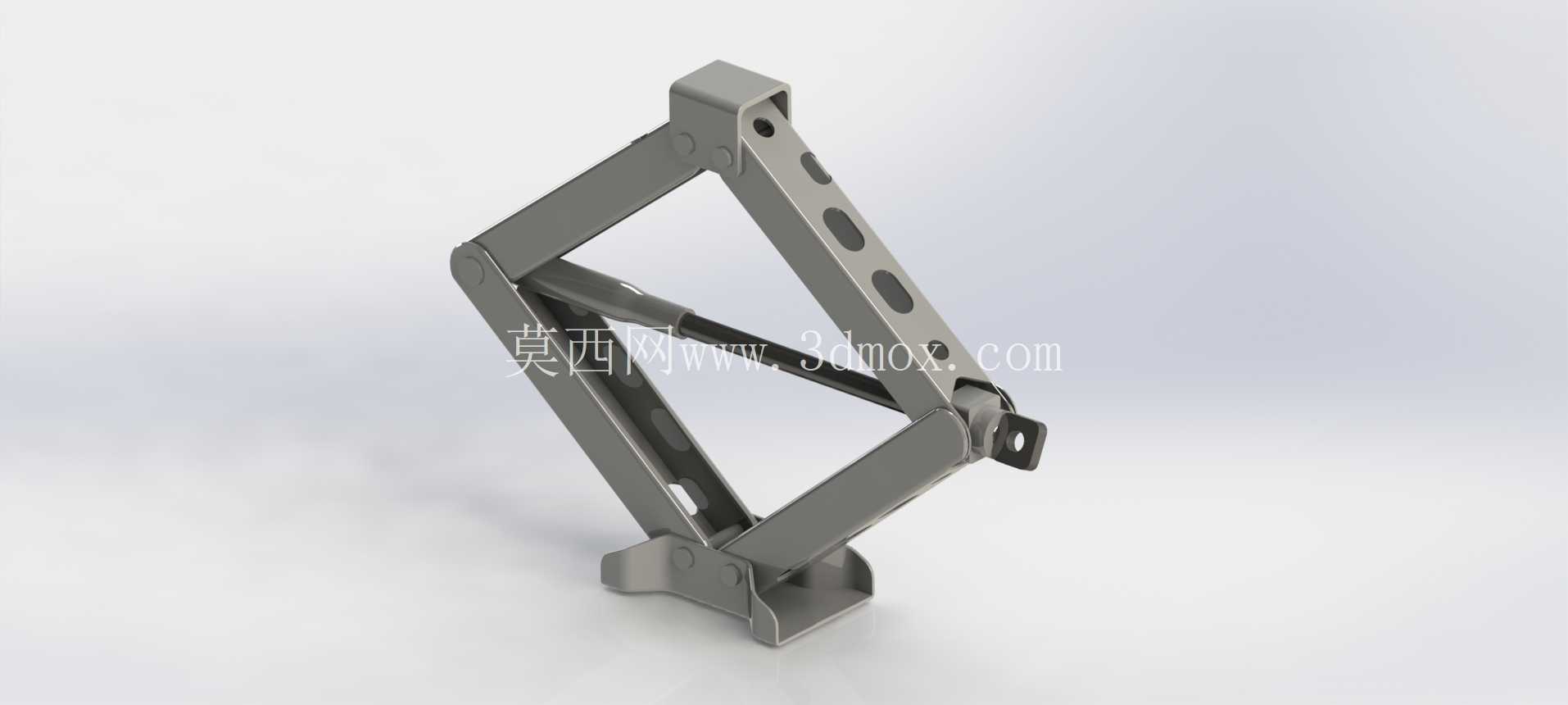

　　日常车辆维保场景中，剪式千斤顶是私家车主、汽修门店更换备胎、检查底盘部件时最常用的便携举升装置，区别于大型液压举升机，这类剪式结构的千斤顶无需外接动力源，依靠人力转动驱动杆即可完成车辆单侧的举升作业，整体收纳后体积扁平，可直接放置于车辆后备箱备胎槽的预留空间内，不会占用过多储物位置。从结构设计逻辑来看，该剪式千斤顶采用多组铰接连杆构成菱形剪叉支撑结构，上下两端分别设置支撑托与底座，托面带有适配车辆底盘边梁的卡槽结构，举升作业时可卡入底盘指定的支撑点位，避免举升过程中出现滑脱风险；底座采用加宽的平面支撑结构，接触地面时可分散承载压力，即便在非硬化的松软路面作业，也能通过增大接触面积降低压强，减少底座下陷的概率。

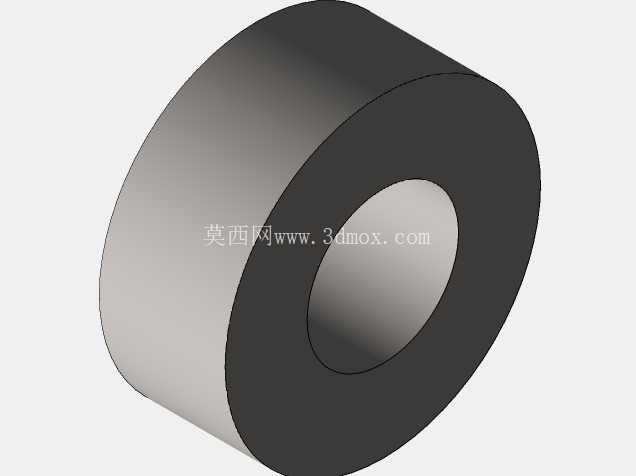

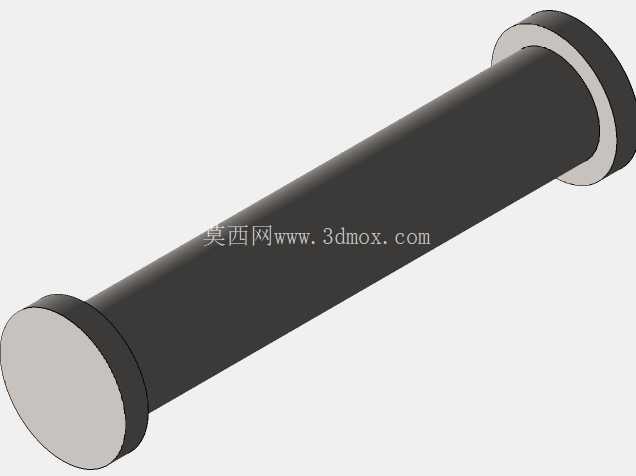

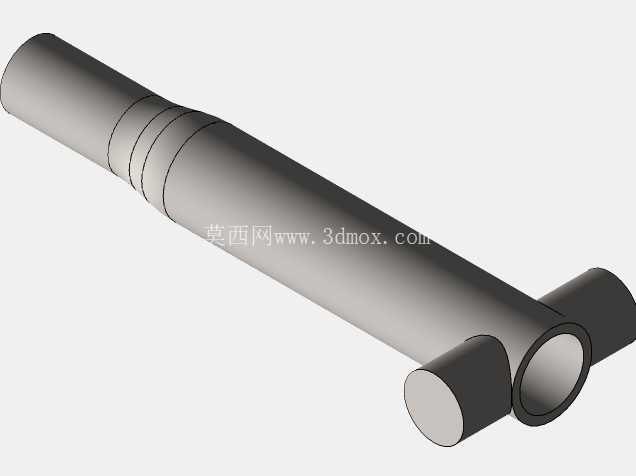

　　连杆臂上开设的多组减重孔并非随意设置，在保证连杆抗弯、抗剪强度满足额定载荷要求的前提下，通过去除非受力区域的材料实现整体轻量化，同时这些孔洞也可作为驱动杆的临时插接点位，在举升高度较高时调整施力位置，降低操作力臂的长度要求。铰接位置均采用销轴连接，配合轴套减少反复举升过程中的磨损量，所有连杆的铰接孔位同轴度公差控制在合理范围内，避免举升过程中出现卡滞、结构偏载的问题。驱动部分采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，当举升到指定高度后，即便撤去驱动杆，螺纹副的自锁特性也能保证支撑结构不会自行回落，保障车底作业人员的安全，螺纹表面做了防锈处理，长期放置在后备箱内也不会因潮湿环境出现锈死无法转动的问题。

　　从安装与使用边界来看，该款千斤顶的最低收纳高度适配多数家用轿车的底盘离地间隙，无需额外垫高即可伸入底盘下方，最大举升高度满足家用轿车、紧凑型SUV更换轮胎时的轮胎离地间隙要求，额定承载范围覆盖常规家用乘用车的单侧轴荷，使用时仅需将底座放置在坚实平整的地面，调整托头对准底盘支撑加强筋位置，穿入驱动杆反复转动即可平稳举升，回落时反向转动驱动杆即可控制下降速度，避免快速回落造成车辆冲击。

　　在三维建模过程中，所有铰接部件的配合间隙都按照实际装配公差设置，可直接用于运动仿真验证，模拟举升全过程的连杆运动轨迹，检查各部件在最大、最小举升高度下是否存在干涉，同时可通过有限元分析模块对连杆、销轴、螺纹副等受力部件进行载荷校核，验证额定载荷下的结构应力、变形量是否满足设计要求，为后续的实物加工、工艺优化提供精准的三维数据参考。这类剪式千斤顶的结构设计核心是在便携性与承载能力之间找到平衡，既要保证收纳后体积小巧便于车载携带，又要保证举升过程的结构稳定性与操作可靠性，每一处结构细节都围绕车载应急场景的实际使用需求设计，没有多余的冗余结构，所有受力部件的截面尺寸、材料厚度都经过载荷计算匹配，避免过度设计造成的重量增加，也不会因强度不足带来使用安全隐患。
