超重型高负载冲压模具专用弹簧结构

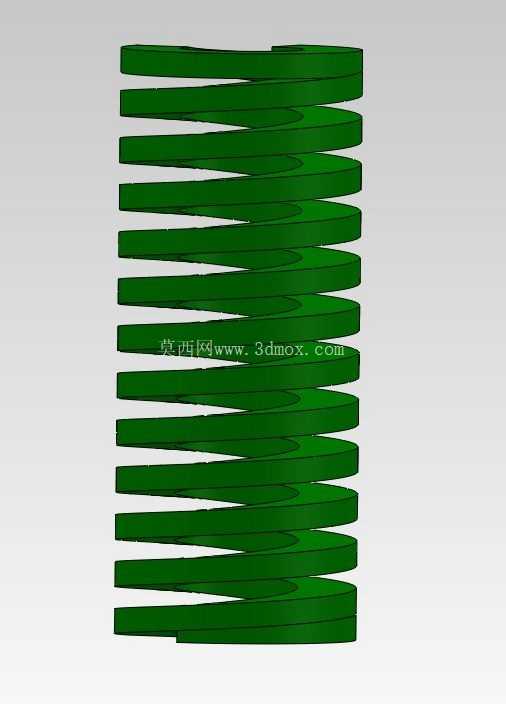

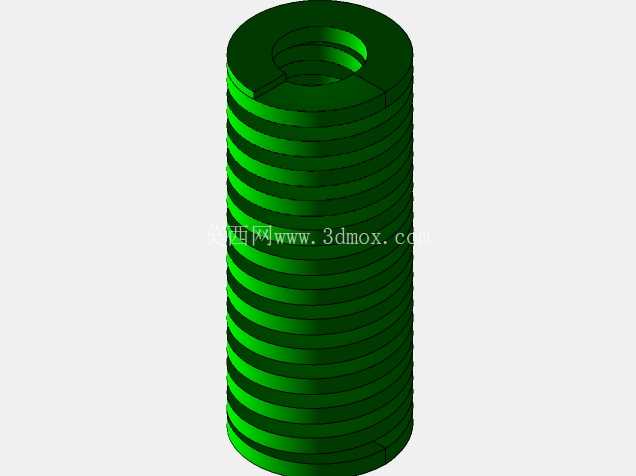

在冲压生产线的连续模、大型级进模以及重型压铸模的模架内部，弹性复位元件的性能直接决定了模具单次冲压循环的动作可靠性，尤其是厚板冲压、大吨位冲床配套的模具工位，普通轻载弹簧很容易在数十万次冲次后出现预紧力衰减、簧圈断裂的问题，甚至会因为复位行程不足导致模具带料、凸模拉伤，直接造成整线停机维护。这款超重型模具弹簧，正是针对这类高负载、长循环寿命的模具工位设计的弹性元件，和常规轻载圆线弹簧不同，它采用了大截面矩形簧丝的螺旋结构，同等安装空间下能提供高出普通弹簧40%以上的初始预紧力，完全适配厚板冲裁、冷挤压成型这类需要大压料力的模具场景。

从实际安装适配的角度看，这类弹簧的选型首先要匹配模架的安装孔位边界，外径尺寸需要和模座上的弹簧沉孔保持0.2-0.5mm的间隙，避免合模过程中簧圈膨胀和孔壁发生摩擦剐蹭，长期磨损会导致簧圈表面产生疲劳裂纹，大幅缩短使用寿命。弹簧的自由长度需要结合模具的开模行程、压料板的浮动量来确定，预压缩量通常控制在自由长度的10%-15%区间，既可以保证初始压料力足够，又不会因为预压过大导致簧圈长期处于高应力状态。设计这类弹簧的三维模型时，需要重点考虑簧圈的节距参数，在最大压缩行程下，相邻簧圈之间需要保留至少0.1倍簧丝厚度的间隙，避免合模到极限位置时出现并圈冲击，很多现场出现的弹簧断裂故障，本质上都是设计阶段没有预留并圈间隙，长期冲击载荷导致簧圈应力集中位置萌生裂纹。

从功能特性上看，这类超重型弹簧的刚度曲线呈现非常好的线性特征，在额定压缩行程范围内，负载和压缩量的比值波动不超过5%，这对于需要精确控制压料力的成型工位来说非常关键，比如汽车覆盖件的拉延工位、厚钢板的冲裁工位，压料力的波动会直接导致零件成型后出现起皱、毛刺超差的问题。和氮气弹簧相比，这类钢制螺旋弹簧不需要配套的气路维护，也不存在漏气泄压的风险，在长期连续运行的生产线上，维护成本要低很多，尤其是在多工位级进模上，布置数十个这类重型弹簧，不需要额外设计气路通道，模座的加工难度也会相应降低。

建模过程中需要特别注意簧丝端面的磨平处理结构，两端的支撑圈需要磨平不少于3/4圈，端面粗糙度要控制在Ra1.6以内，保证弹簧安装后和模座、压料板的接触面完全贴合，不会出现偏载的情况，很多现场弹簧过早失效，都是因为端面贴合度不足，导致弹簧受力时出现侧向弯曲，局部簧圈应力超过材料屈服强度产生永久变形。另外弹簧的两端支撑圈和有效圈之间的过渡段需要做平滑的曲率处理，避免截面突变带来的应力集中，这部分结构在三维建模时很容易被忽略，直接用等节距螺旋线生成实体的话，过渡位置的应力集中系数会比平滑过渡结构高出30%以上，实际使用中很容易在支撑圈和有效圈的连接位置发生断裂。

在不同的模具应用场景下，这类弹簧的布置方式也有区别，在冲裁工位通常会均匀布置在凸模周围，保证压料板各个位置的压料力均匀，避免板料在冲裁过程中出现翘曲；在拉延成型工位，则会根据零件的成型深度调整不同位置弹簧的预压量，在材料流动阻力大的位置配置刚度更高的弹簧，控制材料的流动速度，避免零件出现拉裂或者起皱的缺陷。对于设备维护人员来说，这类弹簧的更换也需要注意匹配原则，同一工位的弹簧需要选择同一刚度批次的产品，避免因为刚度差异导致压料板倾斜，影响模具的合模精度。

从材料适配的角度，这类重型弹簧通常采用优质铬钒合金弹簧钢制作，经过淬火回火处理后硬度控制在HRC42-48区间，既有足够的强度承受高负载，又有足够的韧性抵抗循环冲击载荷，三维建模时可以根据实际选用的材料参数调整簧丝的截面尺寸，在满足负载要求的前提下尽可能减小安装空间占用，优化模架的整体布局。很多设计人员在选型时只看弹簧的额定负载，忽略了弹簧的固有频率和冲床的冲压频率匹配问题，当冲床的冲压频率接近弹簧的固有频率时会出现共振现象，导致弹簧振幅加大，应力急剧升高，这也是部分弹簧在高速冲压生产线上过早失效的原因之一，在建模阶段就可以通过调整弹簧的有效圈数、簧丝截面尺寸来调整固有频率，避开冲床的工作频率区间，提升弹簧的运行稳定性。
