中重型冲压模具用表驱压缩弹簧设计

在冲压生产线的模具运维与新模开发环节，弹性元件的选型与参数匹配直接决定了卸料、压料动作的可靠性，不少现场出现的料带变形、卸料卡滞、刃口崩损问题，追根溯源都和弹簧的刚度匹配、行程预留不当有关。这套表驱参数化的中重型模具弹簧，就是针对大吨位冲压工位的重载工况搭建的，区别于常规轻载小弹簧，它的线径、圈距、端面结构都做了对应强化，适配厚板冲压、连续模高速冲压这类需要大初始预紧力的场景。

从实际应用场景来看，这类弹簧主要布置在冲压模具的卸料板、压料芯、斜楔复位机构里，部分需要大顶出力的注塑模顶出复位、压铸模抽芯复位工位也能通用。和普通圆柱螺旋压缩弹簧不同，中重型模具弹簧的工作行程占比更高，常规弹簧一般预留15%-20%的预压量就能满足使用，而重载模具工况下，弹簧需要在30%左右的预压缩状态下长期工作，同时还要承受每分钟上百次的循环载荷，这就对弹簧的刚度线性度、抗疲劳性能提出了很高要求，设计阶段如果只靠经验选标准件，很容易出现预紧力不足导致料带窜动，或是行程预留不够导致弹簧压并失效的问题。

这套模型采用表驱动的参数化搭建逻辑，核心是把弹簧设计中几个关键的约束参数做了关联：弹簧中径直接和安装孔位的尺寸边界挂钩，设计时只要输入对应模座的安装孔径，就能自动匹配合理的弹簧外径，避免出现弹簧外径和安装孔间隙过小导致的卡滞，或是间隙过大导致弹簧受力偏载侧弯的问题；自由长度参数关联了模具闭合高度、卸料板行程的尺寸链，输入上下模座的合模间隙、卸料板的工作行程后，模型能自动计算出需要的弹簧自由长度，同时校验全压缩状态下的圈距是否满足压并余量要求，不会出现合模时弹簧被压死导致的塑性变形。

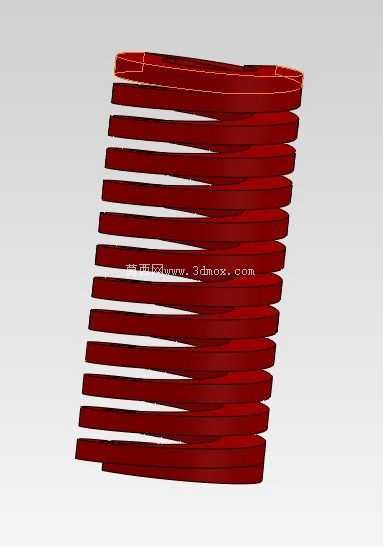

参数表中的预载和行程参数是核心的功能控制项，输入需要的初始预紧力后，模型会自动调整弹簧的有效圈数、线径参数，匹配对应的刚度系数，保证在预压状态下能提供足够的压料力，避免冲压过程中料带移位；输入实际工作行程后，模型能自动计算出该行程下的弹簧负载，同时输出对应的压缩百分比，方便设计人员校核弹簧是否在许用应力范围内工作，避免长期过载导致的弹簧过早疲劳断裂。生成的压缩状态模型可以直接导入模具总装中做干涉检查，直观看到合模状态下弹簧和周边螺钉、导柱、刃口镶件的位置关系，不用再手动计算弹簧压缩后的长度来核对空间。

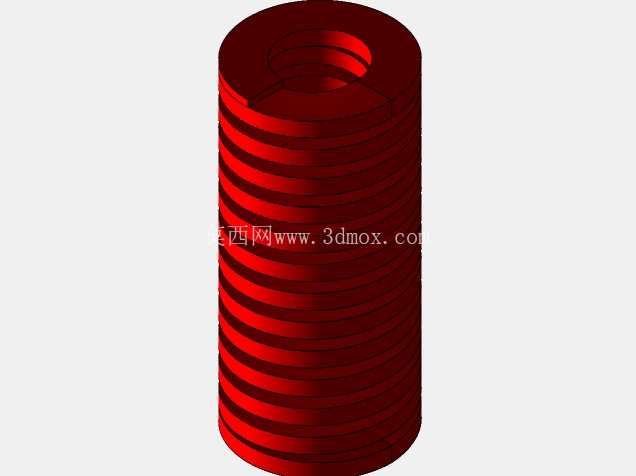

从安装边界来看，这类中重型弹簧的两端都做了并圈磨平处理，端面磨削角度不小于270度，保证安装时端面和弹簧座、卸料板的接触面积足够，不会出现点接触导致的受力偏斜；弹簧的外径和安装孔的单边间隙控制在0.5-1mm之间，内径和安装导杆的单边间隙控制在0.25-0.5mm之间，这个间隙范围是长期现场验证过的，既能避免弹簧工作时侧弯剐蹭孔壁，又不会因为间隙过大导致弹簧失稳。设计时如果需要调整安装尺寸，只要在参数表中修改对应的安装孔直径、导杆直径参数，模型就能自动调整弹簧的内外径尺寸，同时重新计算对应的刚度、负载参数，不用重新从头绘制螺旋线、扫描实体，能大幅减少重复建模的工作量。

不少设计人员在选模具弹簧时容易陷入只看外径、长度的误区，忽略了弹簧的刚度和行程匹配，比如在厚板冲裁工位选了轻载弹簧，结果预紧力不够导致冲裁时料带翘曲，或是把长行程弹簧用在短行程工位，导致预压量不足出现异响。这套参数化模型的逻辑就是把这些现场踩过的坑转化成参数约束，在建模阶段就完成刚度、行程、安装尺寸的匹配校验，生成的模型可以直接用于总装干涉检查、弹簧选型校核，不用再反复核对标准件手册的参数，也能避免因为选型不当导致的后期模具改模、配件更换成本。
