代顿系列多功能冲压冲头三维设计作品

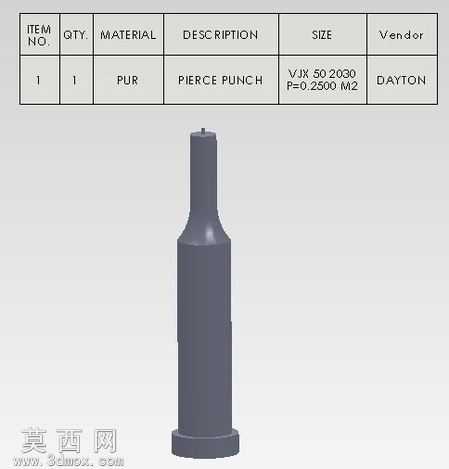

本作品为代顿系列多功能冲压冲头的参数化三维设计模型，采用设计表驱动的建模逻辑完成全系列规格的构建，建模过程中针对冲压冲头的实际使用场景，对结构特征进行了精准还原。建模阶段首先梳理冲头的通用结构逻辑：底部为安装定位段，采用标准圆柱结构保证与模座的装配同轴度，中部为过渡承力段，采用渐变锥面结构衔接安装段与工作段，有效分散冲压过程中的轴向冲击力，避免应力集中导致的冲头断裂，顶部为工作成型段，根据不同冲孔需求对应圆形、长圆形、矩形等多种刃口轮廓，所有尺寸参数均关联至设计表格，通过参数调用即可快速生成对应规格的冲头模型，无需重复建模。材质设定上，针对冲压冲头的高耐磨、高硬度使用需求，赋予模型合金工具钢的材质属性，渲染阶段采用哑光金属质感，还原热处理后冲头的真实表面状态，对刃口部位做细微的高光处理，突出工作段的精密加工特征，安装段表面添加细微的磨削纹理，还原真实零件的加工痕迹，整体渲染效果兼顾工业零件的严谨质感与结构展示的清晰度。设计思路上，针对日常选型中容易出现的 catalog 编号匹配错误问题，将不同规格冲头的尺寸参数、对应编号全部整合进驱动设计表，模型生成时可自动匹配对应零件编号，大幅降低选型出错的概率，同时对各段结构的衔接圆角、过渡角度做了标准化处理，保证生成的所有规格模型都符合冲压模具的设计规范，可直接用于模具装配设计、冲压工序模拟等场景。需要说明的是，该参数化模型覆盖了常用的冲头规格，未包含全部特殊定制规格，使用时可根据实际 catalog 参数对设计表进行补充扩展，进一步拓展模型的适用范围，模型的结构细节完全贴合实际量产冲头的加工要求，无冗余特征，可直接导出用于工程图生成、数控加工编程等后续工作流程。
