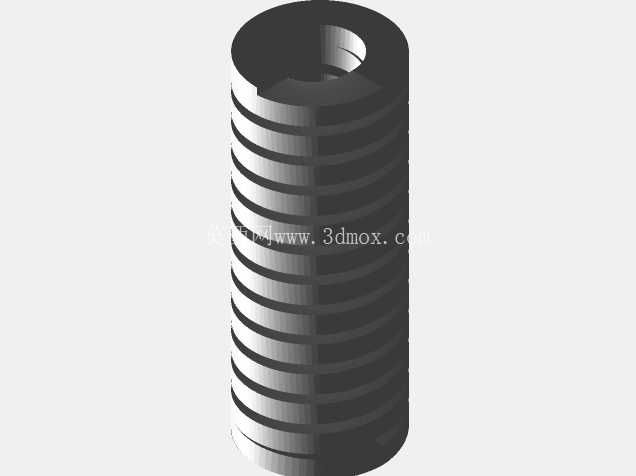

雷蒙德中型压缩模具弹簧参数化设计

在冲压、压铸类模具的结构设计中，弹性复位元件的选型与匹配直接决定了模具开合模动作的顺畅度，以及卸料、压料环节的工作稳定性，这类中型模具弹簧正是针对中等载荷工况下的模具复位需求开发的参数化结构。不同于常规标准件库中固定参数的弹簧模型，这个设计采用表驱动的参数化建模逻辑，设计者可以根据实际模架的安装空间、所需的预紧力、工作行程要求，直接调整弹簧的中径、自由长度、有效圈数、钢丝线径等核心参数，模型会自动重构对应规格的弹簧实体，同时自动计算出给定压缩量下的近似载荷数值，以及完全压缩状态下的并圈长度，避免设计阶段出现弹簧压并失效、预紧力不足导致卸料卡滞的问题。

从实际应用场景来看，这类弹簧主要适配中小型冷冲压模具的卸料板复位、压铸模具的抽芯机构预紧、以及工装夹具的压紧缓冲环节，相比轻载的轻型弹簧，它的线径更大、圈数排布更紧密，能在相同安装空间内提供更高的载荷输出，同时相比重载型弹簧，它的压缩行程更长，适配需要较大开合行程的模具结构，不会因为刚度过大导致模具部件受力过载。在安装边界上，这类弹簧的外径尺寸需要和模架上的弹簧安装孔保持0.5-1mm的间隙，避免模具开合过程中弹簧与孔壁发生摩擦剐蹭，导致弹簧早期断裂；弹簧的内孔通常配套导柱安装，导柱与弹簧内径的间隙控制在0.3-0.8mm区间，既能对弹簧的伸缩动作起到导向作用，防止弹簧受偏载出现侧弯变形，又不会因为间隙过小导致弹簧伸缩卡滞。

设计这类弹簧结构时，首先要确认工作行程下的压缩比，常规模具弹簧的最大压缩量不超过自由长度的30%-40%，避免长期处于超压缩状态导致弹簧应力松弛，弹力快速衰减。参数化模型的逻辑是将弹簧的螺旋升角、端部并圈磨平结构、有效圈数与支撑圈数的比例都做了关联约束，当调整弹簧的自由长度时，支撑圈数会自动保持在1.5-2.5圈的合理区间，端部的磨平平面会自动匹配安装面的平行度要求，不需要设计者重新绘制螺旋线和扫描特征，大幅提升模具设计阶段的标准件选型建模效率。

从结构特性来看，弹簧的端部采用并圈磨平处理，磨平部分的长度不小于一圈钢丝周长的3/4，端部厚度不小于钢丝线径的1/4，这样的结构能保证弹簧安装后两端与安装面充分接触，不会出现点接触导致的受力偏斜，在模具高频次开合的工况下，能有效降低弹簧因为偏载导致的断裂风险。弹簧的螺旋角控制在6-9度区间，这个角度区间既能保证弹簧压缩时各圈之间的间隙均匀，不会出现相邻圈剐蹭的问题，又能避免螺旋角过大导致弹簧压缩时出现扭转趋势，影响卸料板的运动精度。

在模具整体结构的匹配上，这类中型弹簧通常成组对称布置在卸料板的四周，单组弹簧的载荷总和需要比卸料力大20%-30%的余量，保证卸料动作顺畅，同时各个弹簧的预压缩量需要保持一致，避免卸料板出现倾斜卡滞。参数化模型可以快速生成不同刚度、不同长度的弹簧方案，设计者可以根据模架的空间布局快速调整参数，不需要反复查阅标准件手册核对尺寸，模型生成后可以直接进入装配环境做干涉检查，验证弹簧在最大开模、最小合模状态下的长度是否符合行程要求，是否存在与周边螺钉、导柱、型腔结构的干涉问题。

很多刚接触模具设计的工程师容易忽略弹簧的并圈长度校验，在模架上预留的弹簧安装孔深度不足，导致合模到位时弹簧被完全压并，长期循环载荷下弹簧很快就会出现断裂失效，这个参数化模型在调整参数时会自动计算出弹簧的压并长度，设计者可以直接将这个数值作为安装孔深度的设计参考，预留足够的安全间隙，同时模型也会根据输入的预压缩量计算出对应的初始弹力，方便设计者校验总预紧力是否满足卸料力要求，避免出现弹簧选型过小导致卸料力不足，板料粘在上模的问题。

从加工适配的角度，这个模型的结构完全符合常规冷卷弹簧的加工工艺要求，参数调整时会自动校验钢丝线径与弹簧中径的比值，保持旋绕比在4-10的合理区间，避免旋绕比过小导致弹簧卷制时应力过大，容易断裂，或是旋绕比过大导致弹簧刚度不稳定，容易出现侧弯。模型的螺旋线收尾部分做了自然过渡处理，和支撑圈的衔接处没有应力集中的尖角，和实际弹簧加工的成型结构一致，导入有限元分析软件做应力仿真时，不需要额外做结构简化就能得到相对准确的应力分布结果，方便设计者对弹簧的疲劳寿命做初步评估。
