雷蒙德重型压缩弹簧参数化设计结构

　　在连续冲压模、大型压铸模的模架开合工况里，弹性元件的抗疲劳性能与负载线性度，直接决定了模具单次开合的卸料稳定性与整体服役寿命，这类重型模具弹簧不同于普通民用小线径弹簧，需要在极小的安装空间内承载数吨级的周期性往复载荷，同时要保证数十万次压缩循环下不出现永久塑性变形。这款参数化设计的重型弹簧，核心设计逻辑围绕模具安装场景的边界约束展开，设计阶段预留了直径、自由长度、预压缩量、工作行程四个可驱动参数，结构设计人员在匹配不同吨位模架时，不需要重新绘制螺旋扫掠路径，只需要输入对应安装腔的孔径、卸料板的行程需求，就能直接生成对应尺寸的弹簧实体，省去了重复建模的冗余工作量。

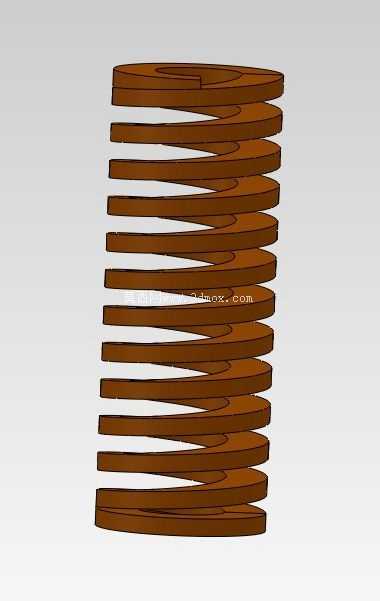

　　从结构特性来看，这款弹簧采用矩形截面的弹簧钢卷制而成，相较于普通圆线弹簧，矩形截面的材料利用率更高，相同安装体积下能提供更大的压缩刚度，同时应力分布更均匀，在大压缩量工况下不会出现局部应力集中导致的早期断裂。弹簧的两端都做了并圈磨平处理，安装时两端支撑面的平面度控制在0.1mm以内，保证压缩过程中弹簧不会出现侧向偏移，避免和模具安装腔的内壁发生剐蹭磨损。在实际选型匹配时，首先要确认模具卸料力的总需求，根据总卸料力计算单根弹簧需要承担的负载，再结合模架上弹簧安装孔的深度、直径确定弹簧的自由长度与外径，预压缩量通常设置为自由长度的10%-15%，保证弹簧在初始安装状态下就有足够的预紧力，不会因为模架开合的冲击出现松动移位，工作行程阶段的最大压缩量不能超过弹簧总压缩量的70%，避免超过材料的弹性极限导致永久变形。

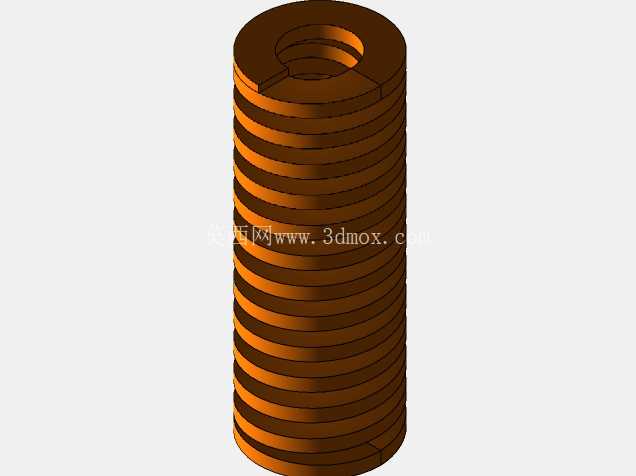

　　这款参数化模型在生成对应尺寸的实体后，会自动计算当前参数下的压缩刚度、近似负载值，同时能直接输出压缩到指定行程时的实体形态，方便结构设计人员在装配阶段做干涉检查，确认弹簧在最大压缩状态下不会和周边的导柱、螺栓、冲头等零部件发生空间干涉。在冲压生产线的实际应用里，这类重型弹簧除了用于模具卸料结构，还可以用于重型工装夹具的夹紧缓冲、自动化线体的阻挡缓冲结构，不同应用场景下只需要调整对应的参数，就能快速匹配安装空间的尺寸要求，不需要重新选型建模。弹簧的螺旋升角经过优化设计，在大负载压缩过程中，相邻簧圈不会出现贴合剐蹭，减少了压缩过程中的异响与磨损，表面的氧化处理层也能提升弹簧的防锈能力，适应车间内多油污、多切削液的工作环境。

　　设计阶段还考虑了弹簧的端部支撑结构匹配，磨平的并圈可以直接和标准规格的弹簧垫圈配合安装，不需要额外加工定制支撑座，降低了模具的整体加工成本。在做模架的受力仿真时，这款参数化模型可以直接导入仿真软件，赋予对应弹簧钢的材料属性后，能快速设置弹簧的刚度参数，模拟模架开合过程中弹簧的受力变化，验证整个卸料结构的受力均匀性，避免出现局部弹簧负载过大导致的早期失效。
