冲压级进模用单侧剪切式载料库存条结构

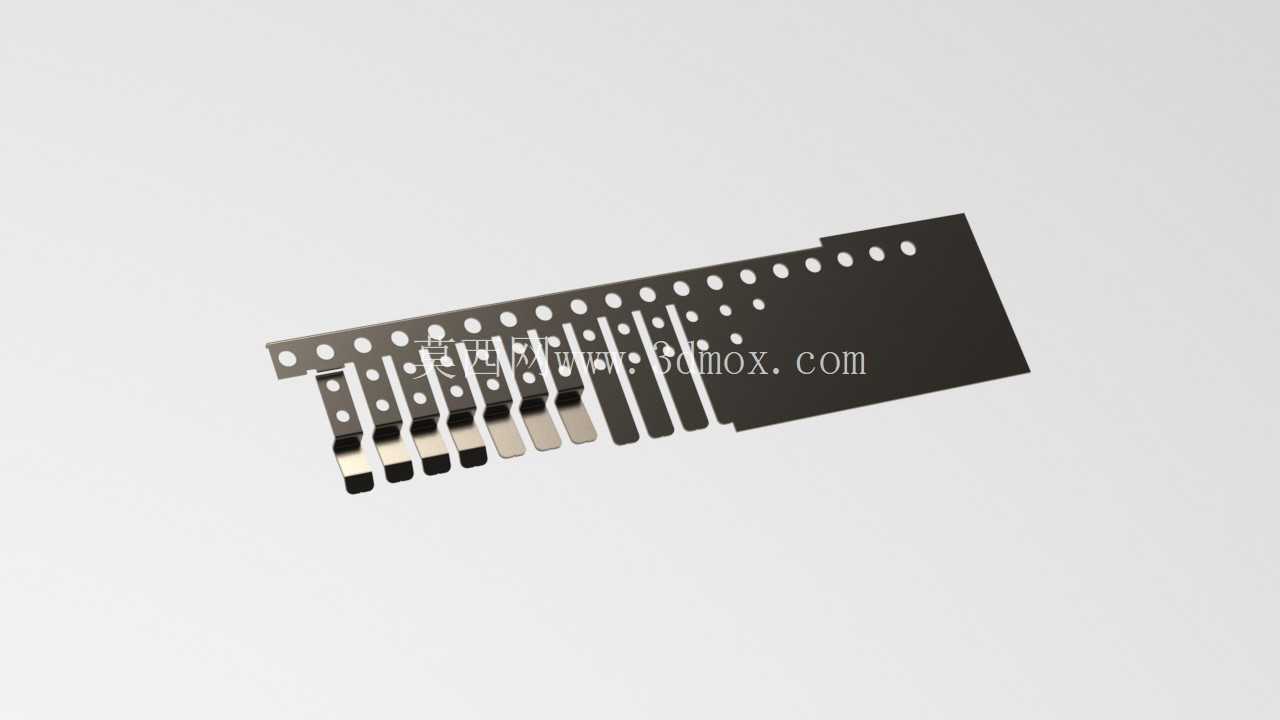

在高速冲压级进模的连续生产场景中，料带的稳定送进是决定冲压件尺寸一致性、降低不良率的核心前提，尤其是针对薄料、微型端子类零件的冲压工序，常规双侧导正的料带结构往往会因为材料应力释放、送料步距累积误差，出现料带漂移、定位孔错位的问题，直接导致冲切位置偏移、零件成型尺寸超差。这款单侧剪切式载料库存条，正是针对薄料高速冲压的送料痛点设计的载料载体结构，适配0.55mm级进距的微型端子类零件连续冲压生产，可直接集成在多工位级进模的料带排样方案中。

从实际生产的应用逻辑来看，这类载料条主要用在多工位级进模的开卷校平之后的送进路径上，作为零件与料带边料的连接载体，贯穿冲裁、成型、精整、分离的全工序流程。和常规的双侧带导正孔的载料结构不同，这款载料条在载体的单侧设计了剪切形成的定位边缘，这个边缘并非简单的冲切断面，而是在料带首次冲裁工位就完成精切的基准边，配合模具上的侧挡料销、导正钉使用时，可以从单侧完成料带的X向定位，不需要在料带两侧预留等宽的工艺搭边，能够有效提升材料利用率——对于贵重金属冲压、超薄铜合金料带的生产场景，材料利用率每提升1个百分点，大批量生产下的成本节约都十分可观。

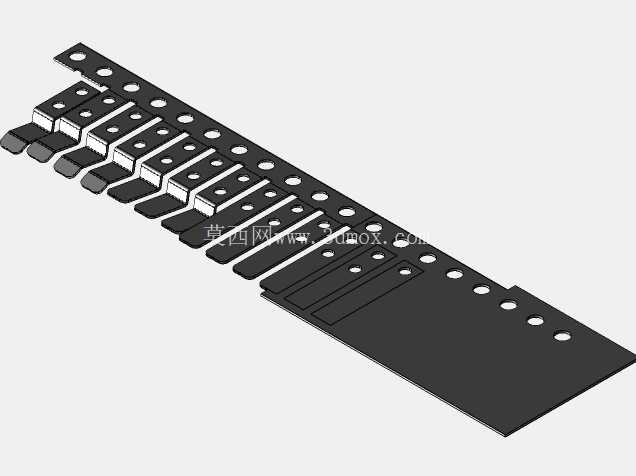

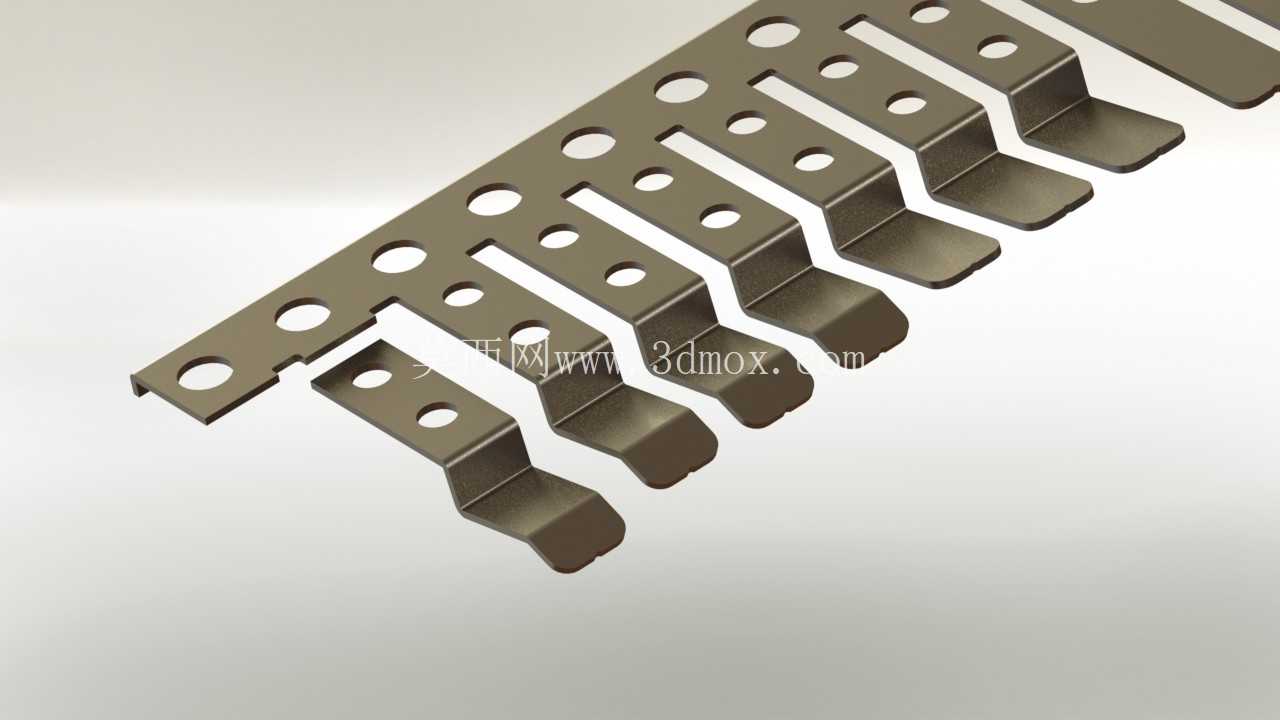

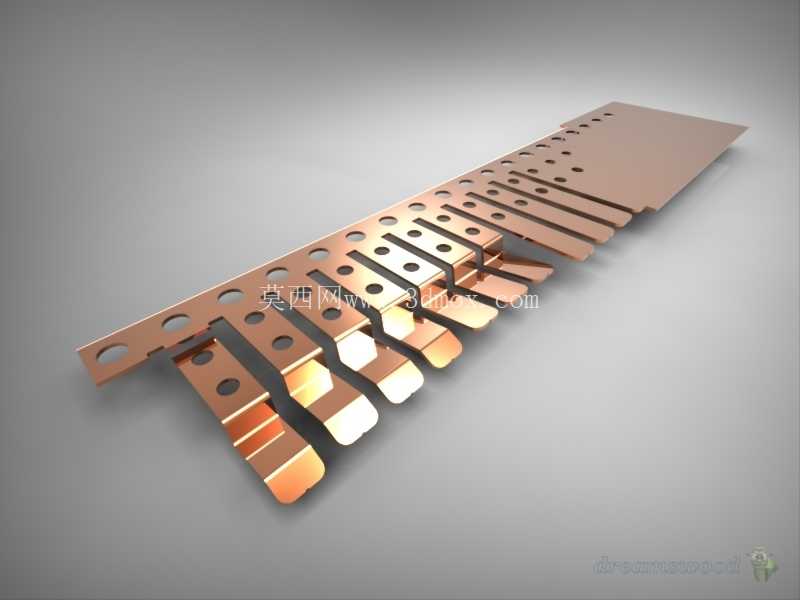

从结构设计的细节来看，载料条上的排布完全匹配端子类零件的排样步距，每个工位对应的载料位置都设计了半冲的连接点，也就是行业内常说的“带料点”，这些连接点的强度经过精准核算：既要保证在多工位送进过程中，零件不会因为模具内的吹料、顶料动作从载料条上脱落，又要保证在最终分离工位，零件可以轻松从载料条上被顶落，不会出现连接点拉扯导致的零件变形、毛刺超差问题。载料条上的圆形定位孔分为两类，大直径的孔是步距导正孔，配合模具内的导正钉完成每个工位的精准定位，小直径的孔是误送检测孔，连接模具内的误送检测传感器，一旦料带送进步距出现偏差，检测销无法插入对应孔位，设备就会立刻急停，避免误冲导致的模具损坏。

在安装边界的适配性上，这款载料条的宽度方向尺寸严格匹配标准高速冲床的送料机料宽范围，单侧剪切边的直线度公差控制在0.02mm/100mm以内，完全适配辊式送料、夹式送料等不同送料机构的夹持要求，不会因为料带边缘的毛刺、不平整导致送料卡滞。料带的厚度适配0.1-0.2mm的超薄铜合金、不锈钢带材冲压，级距0.55mm的设计刚好对应微型连接器端子、弹片类零件的排样需求，这类零件通常需要在一套模具内完成冲裁、打弯、压印、电镀前预成型等多道工序，载料条的单侧定位设计可以给成型工位预留更多的模具空间，避免双侧搭边占用模具工位的布置空间，让模具的工位排布更加紧凑，也能缩短模具的整体长度，降低模具的制造成本。

从实际生产的使用反馈来看，这种单侧剪切定位的载料结构，相比传统双侧导正结构，料带送进过程中的漂移量可以降低60%以上，尤其是在每分钟800冲次以上的高速冲压工况下，料带不会因为高速送进的惯性出现左右窜动，每个工位的定位精度可以稳定保持在±0.005mm以内，完全满足微型精密冲压件的尺寸公差要求。同时，单侧剪切的边缘在送进过程中会和模具的导料板形成持续的滑动配合，精切后的边缘粗糙度达到Ra0.8以下，不会在导料板上刮出碎屑，减少了模具腔内的金属屑残留，降低了因为碎屑压伤零件导致的不良率，也减少了模具的清洁维护频次，提升了设备的综合稼动率。

在设计层面，这款载料条的排样还考虑了料带的应力释放问题，每个工位之间都设计了微小的压筋结构，用来抵消冲裁、成型过程中产生的内应力，避免料带在送进过程中出现翘曲、扭曲的问题，即使是经过多工位的冲切和成型，料带的整体平面度依然可以保持在0.1mm以内，不会因为料带翘曲导致送料卡滞、导正钉折断等问题。连接点的位置设计在零件的非功能面，分离之后零件上的残留毛刺高度不超过0.01mm，不需要额外的去毛刺工序，就能满足后续电镀、组装的工艺要求。
