捕食者无人机摄像头炮塔3D打印模具

这套模具对应的成型件，是固定翼长航时无人机机头位置的光电侦察转塔壳体类零件，在无人机作业场景中，该转塔承担可见光、红外成像载荷的承载与转向防护功能，需要在高空低温、强气流冲击、持续振动的工况下保持结构稳定性，同时为内部光学元件提供密封、抗形变的安装基准，避免飞行过程中结构形变导致光轴偏移，影响侦察成像精度。

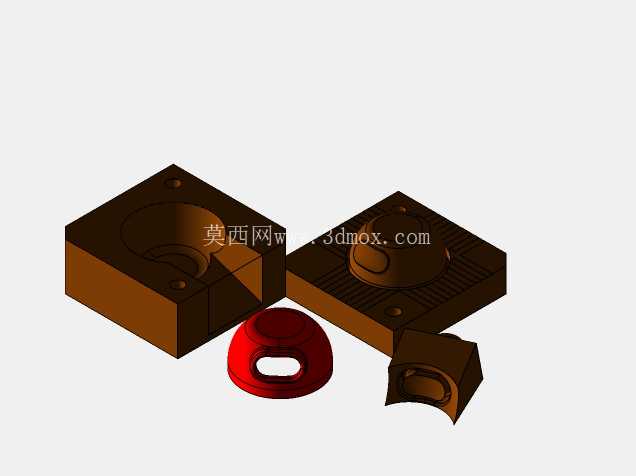

从模具结构设计来看，整套成型方案针对3D打印工艺做了适配优化，没有沿用传统注塑模的复杂抽芯、冷却水路结构，而是结合熔融沉积成型的工艺特性，将分型面设置在转塔壳体的最大轮廓截面处，拆分后的上下模腔分别对应转塔的上半球防护壳与下安装基座部分，模腔边缘预留了0.2mm的打印层厚适配余量，避免打印过程中台阶效应导致合模错位。模腔内部针对转塔的镜头安装孔位、舵机走线槽、轴承安装位做了一体式成型设计，不需要后续二次加工就能直接得到符合装配公差的成型面，其中镜头安装位的同轴度公差控制在0.1mm以内，匹配常用的微型侦察镜头的安装尺寸，舵机走线槽的宽度预留了1.5mm的走线空间，能够容纳3根0.5mm线径的信号线缆同时穿过。

在安装边界设计上，模具成型后的转塔零件，底部安装法兰的孔位完全匹配捕食者类无人机机头的预设安装座，法兰厚度3mm，安装孔中心距为28mm，适配M2规格的沉头安装螺丝，转塔整体成型后的外径为42mm，突出机头蒙皮的高度为35mm，不会对无人机前方的气动布局造成额外干扰，转塔与机头蒙皮的贴合面预留了0.5mm的密封胶圈安装槽，能够满足小雨天气下的飞行防水需求。

设计过程中重点考虑了3D打印的成型支撑问题，将模腔的所有悬空面的倾斜角度设置为45度以上，打印时不需要添加额外支撑就能顺利成型，减少了后续支撑拆除的打磨工作量，同时避免支撑残留影响模腔表面粗糙度，保证成型后的转塔外表面光滑，降低飞行过程中的风阻。针对转塔需要转动的功能需求，模具成型的上下转塔配合面预留了0.15mm的转动间隙，装配微型轴承后能够实现水平360度、俯仰正负90度的转动范围，完全满足侦察载荷的转向角度要求。

从实际应用场景出发，这套模具主要面向无人机爱好者、小型无人机研发团队的小批量定制需求，不需要开制传统的金属注塑模具，通过桌面级3D打印机就能快速生产转塔零件，大幅缩短定制化无人机配件的研发周期，同时降低小批量生产的成本。模具的合模定位采用了边缘的凹凸定位槽设计，打印完成后上下模能够直接精准扣合，不需要额外的定位夹具，灌注PLA、ABS或者光敏树脂材料都能完成零件成型，成型后的零件经过简单的表面打磨、喷涂处理后，就能直接装配到无人机机头上使用。

在结构强度设计上，模腔对应的转塔壳体壁厚设置为1.8mm，既能够保证3D打印过程中不会出现壁厚过薄导致的填充不充分问题，又能控制零件整体重量在15g以内，不会给无人机机头增加过多的负载，影响无人机的飞行续航时间。转塔内部的舵机安装位做了加强筋设计，加强筋厚度1mm，高度3mm，能够在飞行振动环境下保持舵机安装位置的稳定性，避免舵机松动导致转塔转动卡滞。镜头安装位的周围设计了一圈2mm高的遮光挡边，能够避免外部杂光进入镜头，影响成像质量，挡边的内径尺寸匹配常用的1/3英寸CMOS镜头的外径，不需要额外加装遮光罩就能满足使用需求。
