德标细牙全螺纹螺柱杆三维设计

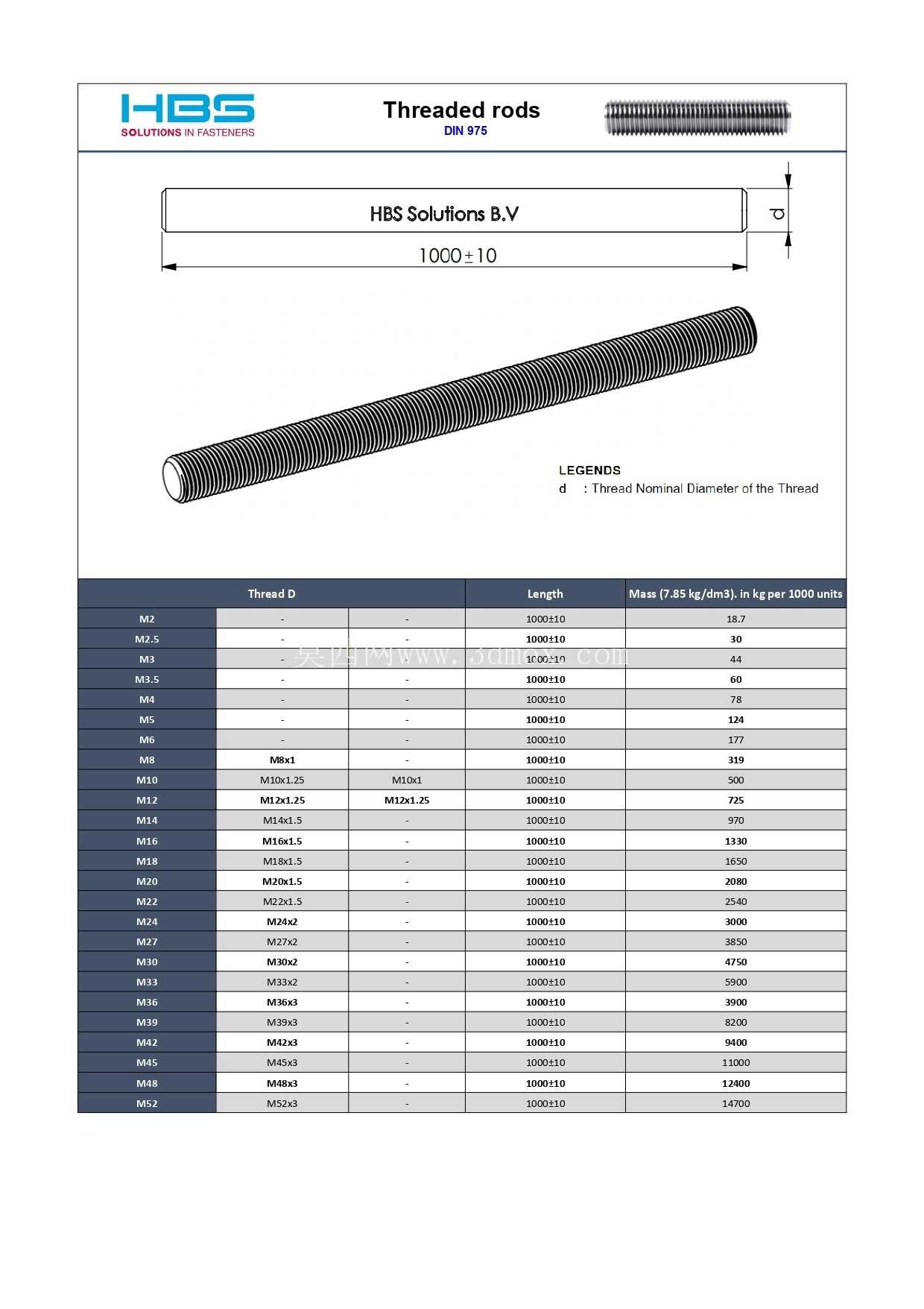

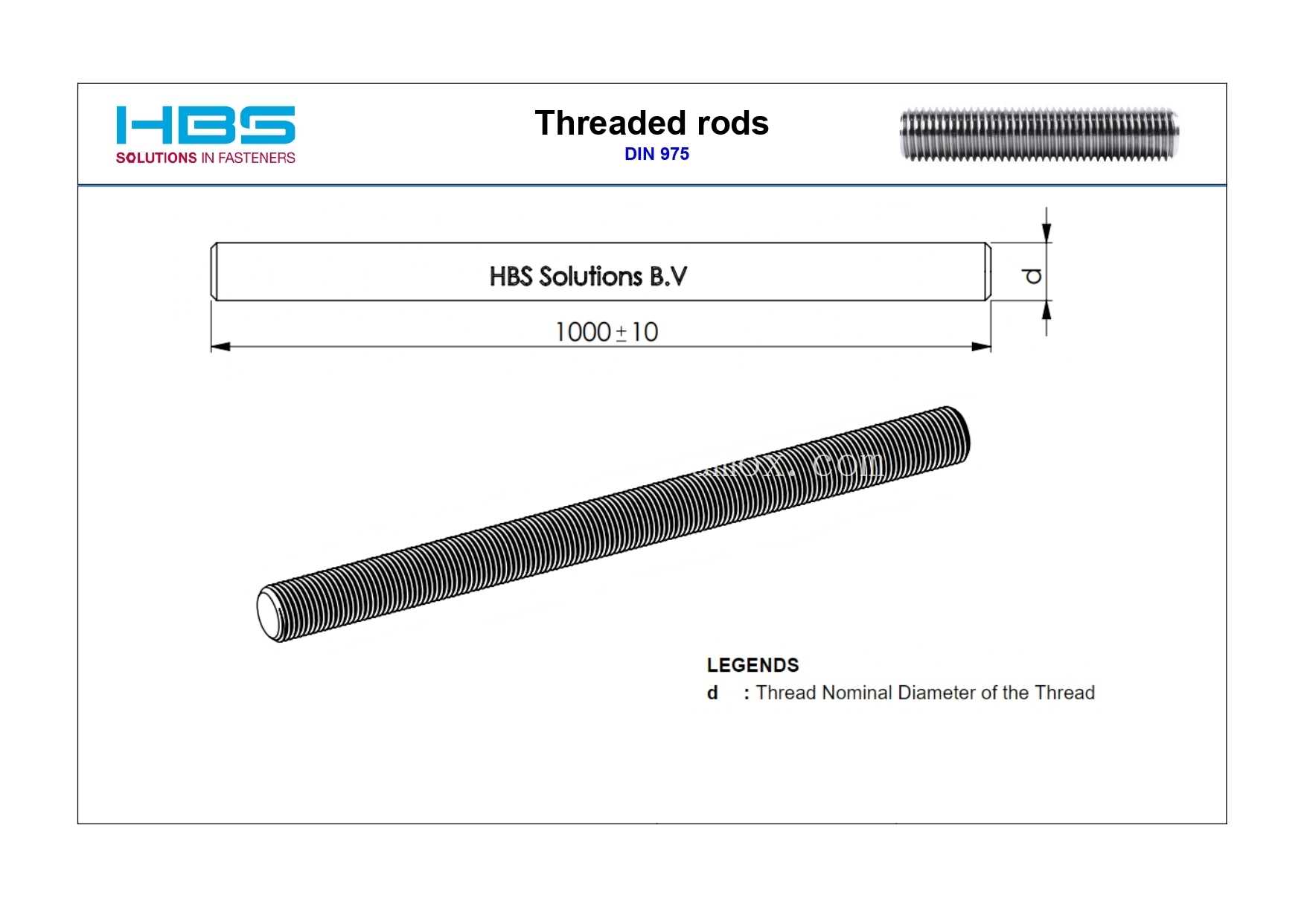

　　在重型机械机架拼接、化工管道法兰对接、风电塔筒内部构件紧固、模具模架锁模装配这些对连接强度、螺纹啮合精度有严苛要求的场景里，全螺纹螺杆是绕不开的基础连接件，尤其是符合德标DIN975、DIN976及DIN976-1规范的系列产品，凭借统一的螺纹公差、宽泛的材质适配性，在出口设备配套、欧标生产线维保领域应用占比逐年提升。做这类螺杆的三维建模时，首先要捋清不同标准对应的应用边界，避免选型建模时出现参数错配：DIN975对应的是长行程全螺纹杆，最大长度可达6米，多用于大跨度钢结构的对拉紧固、长距离工装的位置调节场景，这类长杆建模时要重点控制全长范围内的螺纹同轴度，实际加工中长杆螺纹滚制时容易出现的杆身弯曲问题，在三维阶段就要预留合理的形位公差标注参考，避免后续装配时出现螺纹卡滞、啮合间隙不均的问题。

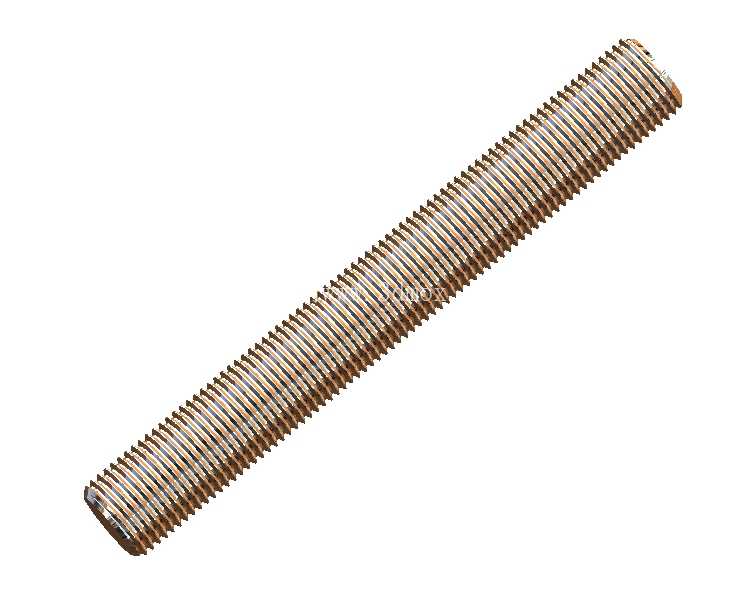

　　而DIN976对应的是长度1米以内的常规全螺纹螺柱，材质覆盖范围更偏向常规碳钢、不锈钢，多用于常规设备的法兰连接、零部件紧固，其中DIN976-1细分的细牙螺纹系列，螺距控制在1毫米及以下，螺纹公称直径覆盖M8到M100区间，细牙螺纹的自锁性能更优，在承受振动载荷、冲击载荷的连接场景，比如柴油机排气管连接、冲压设备模座紧固位置，细牙螺杆的防松表现远优于同规格粗牙产品。建模过程中，螺纹特征的处理要贴合实际加工逻辑，不要为了渲染效果做过度的牙型锐角处理，实际滚制加工的螺纹牙顶会有自然的圆角过渡，牙型角严格控制在60度，螺纹中径的公差带要匹配常用的6g级外螺纹公差，确保和标准螺母、螺纹孔的适配性。

　　外形尺寸方面，这类螺杆为全通螺纹设计，没有光杆段，两端的倒角处理要符合装配要求，一般是45度倒角，倒角深度略大于牙型高度，方便装配时顺利旋入螺母或螺纹孔，避免首牙磕碰损伤。安装边界上，要注意不同直径规格对应的最小拧入深度，比如M8规格细牙螺杆拧入铸铁件的深度不小于1.2倍公称直径，拧入钢件的深度不小于1倍公称直径，建模时可以在装配参考层标注对应的安全啮合长度，给后续结构设计人员做选型参考。从功能特性来看，全螺纹设计的优势在于可以根据实际装配需求任意调整螺母的锁紧位置，不像部分螺纹螺柱只有两端带螺纹，在需要调整连接间距、做张紧调节的场景，比如输送带张紧装置、设备调平支撑结构，全螺纹螺杆的调节灵活性是其他连接件无法替代的。

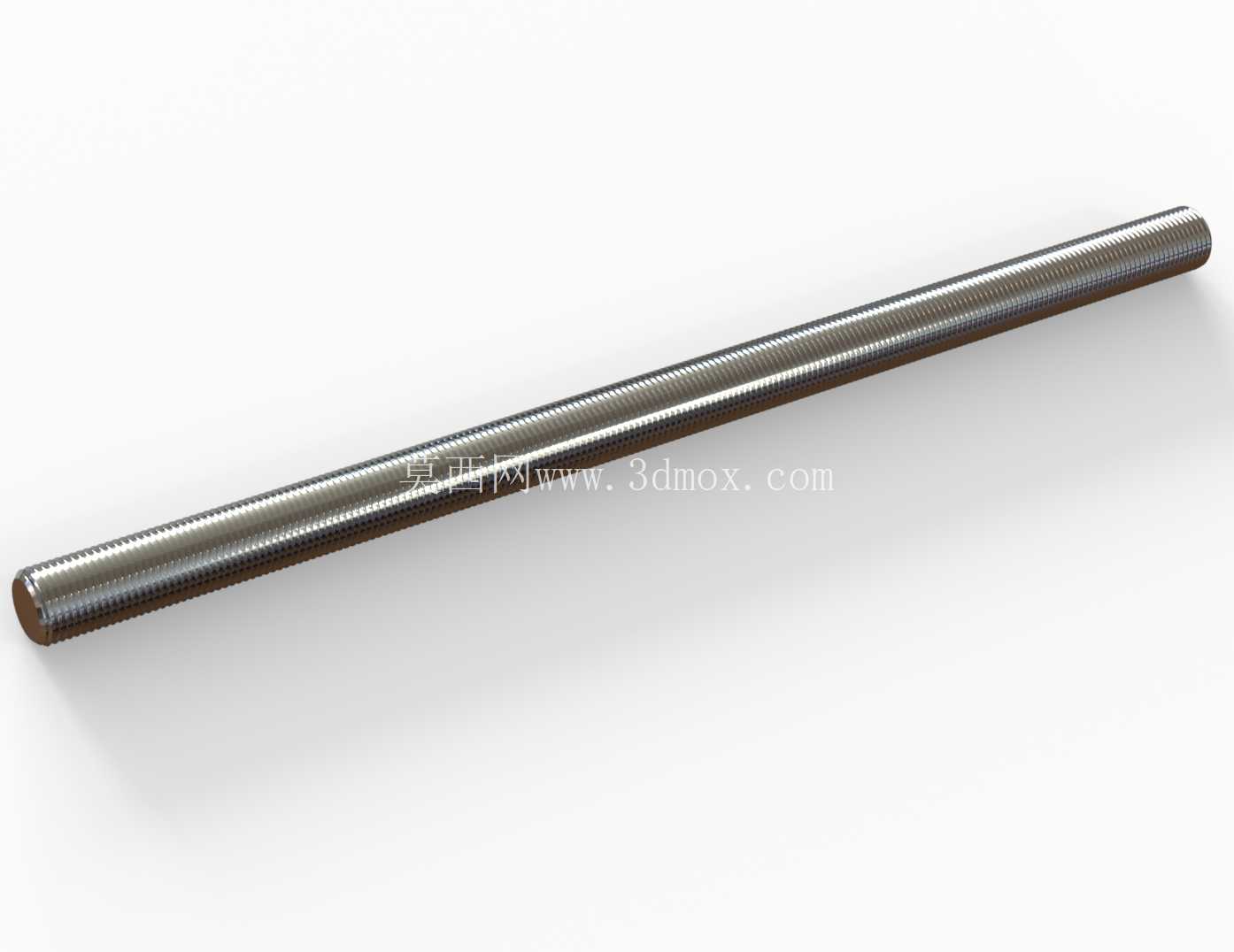

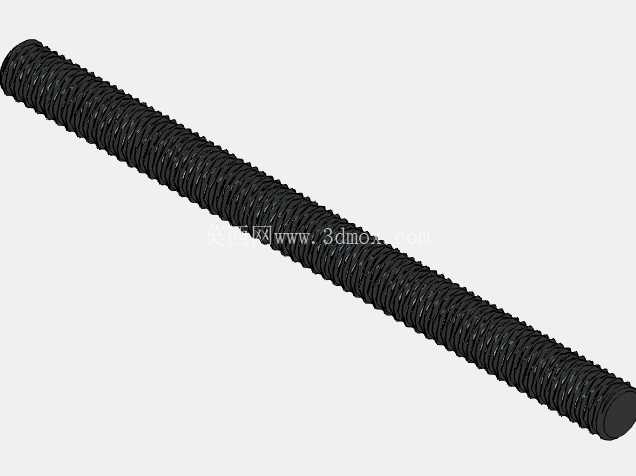

　　材质选择上，不同应用场景对应的螺杆材质差异较大，普通工况用4.8级、8.8级碳钢即可，腐蚀环境下要选用304、316不锈钢，高温工况下则要选用耐热合金钢，建模时可以通过材质外观区分不同材质的表面处理状态，比如碳钢镀锌件的银白钝化质感、不锈钢件的亚光金属质感、发黑处理的高强度螺杆的深灰质感，方便设计人员在装配体中快速区分不同性能等级的连接件。另外要注意，细牙螺纹的螺距小，螺纹升角更小，自锁性更好，但细牙螺纹的牙型强度比同规格粗牙螺纹略低，不适合用于频繁拆卸、大扭矩过载的连接场景，在三维模型的工程属性备注里，可以标注对应的适用场景提示，避免后续选型误用。在做装配干涉检查时，要重点关注螺杆伸出螺母的长度，一般要求伸出2-3个牙距，既保证螺纹啮合足够的强度，也不会因为伸出过长造成空间干涉、积灰积屑的问题。对于长度超过1米的DIN975长螺杆，建模时还要考虑杆身的自重挠度，在大跨度水平安装场景下，过长的螺杆会因为自重出现中部下垂，设计时要合理增加中间支撑点，避免因为挠度问题造成螺纹啮合偏载、连接失效。
