300mm手推运载小车行走轮结构设计

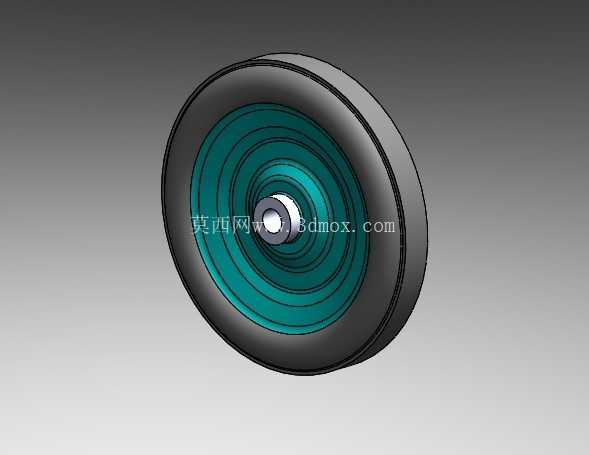

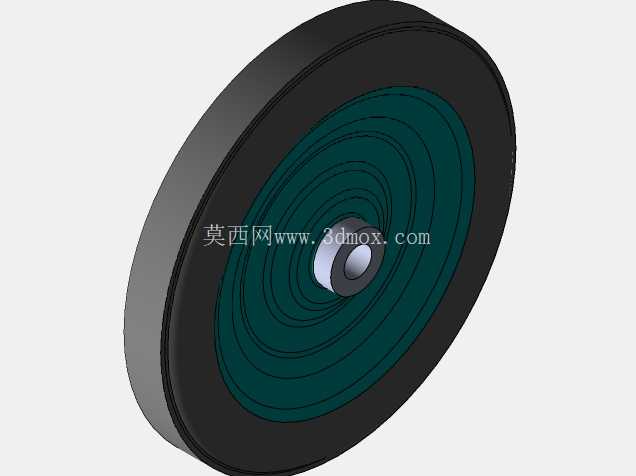

　　这款300mm规格的行走轮，主要适配厂区内轻型手推运载小车、工位周转料架、小型移动作业平台的行走需求，在车间物料转运、仓储拣货、生产线边工位器具移动场景中应用广泛，可适配单轮承重120kg以内的移动载体，满足平整硬化地面的日常行走使用。从结构设计来看，轮体采用分层复合结构，外层为高弹性橡胶材质，接触地面的轮面做了微弧面处理，滚动过程中可自主适配地面微小的不平整缺陷，降低推行过程中的颠簸感，同时橡胶材质可有效吸收地面接缝、细小颗粒带来的振动，避免转运过程中料架上的精密工件因振动出现磕碰损伤；轮体中层为硬质尼龙支撑层，承担径向载荷的传递，避免橡胶层长期受压出现不可逆的蠕变变形，保证轮体长期使用后的圆度精度，降低滚动阻力；中心位置为金属材质的轮毂安装孔，孔内做了公差适配设计，可直接匹配标准直径的轮轴，安装时无需额外做衬套加工，孔两端设计有轴用挡圈的安装卡槽，可快速完成轮体与支架的装配固定，防止轮体在行走过程中出现轴向窜动。

　　设计过程中优先考虑了推行的省力性，轮体直径选定300mm是经过多场景验证的平衡值，过小的轮径在越过地面小障碍、过车间地面伸缩缝时会出现明显的卡滞，过大的轮径则会抬升料架的整体重心，降低移动过程中的稳定性，同时会增加轮体自身的重量，提升材料成本。轮面的同心圆纹路并非装饰结构，而是经过受力优化的防滑排屑结构，当轮面接触地面存在细小铁屑、灰尘时，纹路的凹槽可将杂物暂时容纳，避免杂物垫在轮面与地面之间导致轮体打滑，同时多道环形纹路可提升轮面与地面的接触摩擦力，在地面存在少量水渍、油污的场景下，仍能保证足够的抓地力，避免推行时出现侧滑。

　　安装边界方面，轮体总厚度控制在60mm以内，中心安装孔的同轴度公差控制在0.1mm范围内，装配后轮体的径向跳动量不超过0.3mm，保证高速推行时不会出现明显的摆动；轮体两侧的端面做了倒角处理，装配时可快速对准支架的安装位，不会出现边缘卡滞的问题。在实际选型匹配时，该款轮体可适配市面上通用的中型脚轮支架，支架的安装孔距可适配常见的100mm*80mm标准安装板，无需对现有料架、小车的安装结构做改造即可直接替换损坏的旧轮，降低运维替换的成本。

　　轮体的橡胶层与尼龙支撑层之间采用硫化粘接工艺处理，长期使用不会出现橡胶层脱胶、分层的问题，在-10℃到60℃的常规车间环境温度范围内，橡胶层不会出现硬化开裂、软化发粘的老化问题，可满足大部分工业场景的使用需求。不同于普通的实心塑料轮，这款复合结构轮在推行时的噪音可控制在60分贝以内，即使在车间内长时间转运物料，也不会产生额外的噪音污染，改善车间作业环境。中心轮毂的金属嵌件做了镀锌防锈处理，在潮湿的仓储环境下也不会出现锈蚀卡滞的问题，保证轮体转动灵活，长期闲置后再次使用也不会出现转动卡顿的情况。
