5000L立式锥底储料储罐结构设计

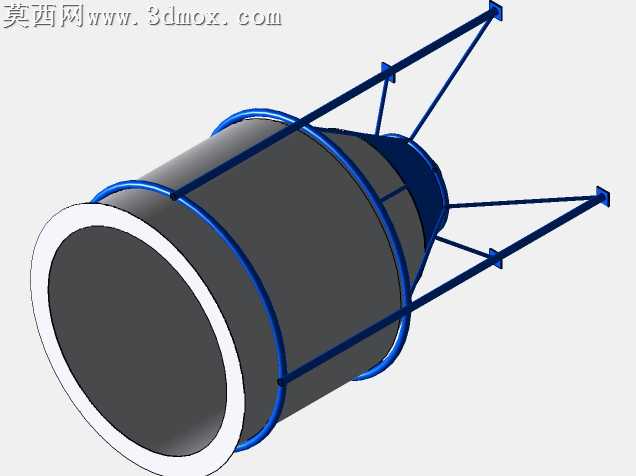

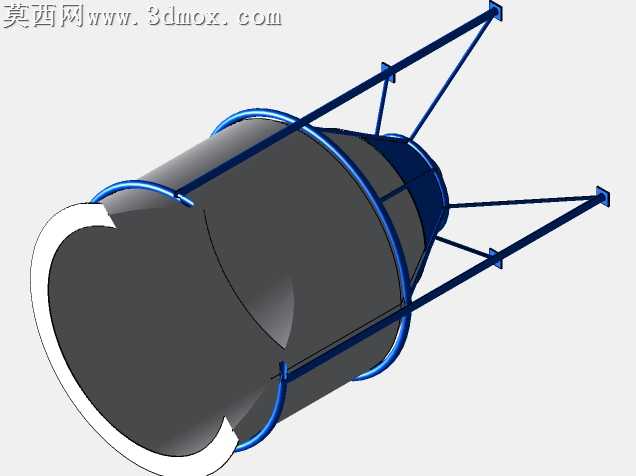

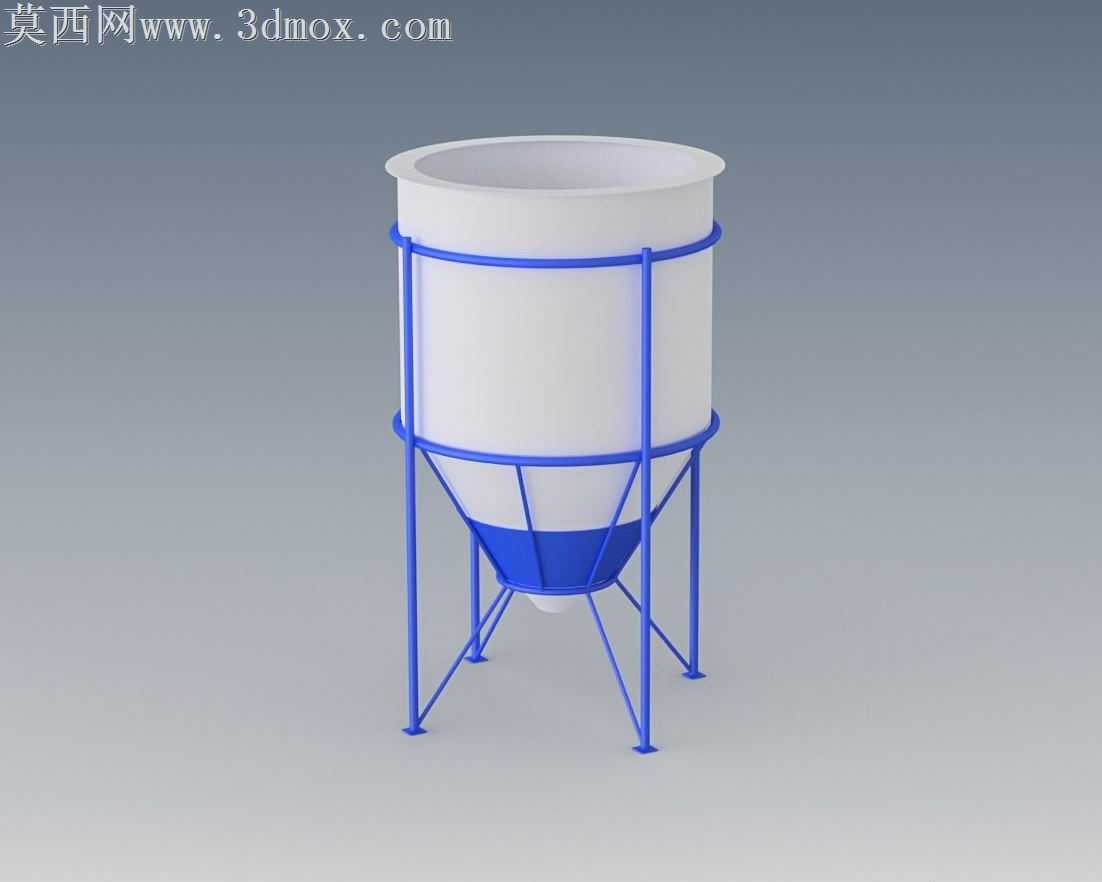

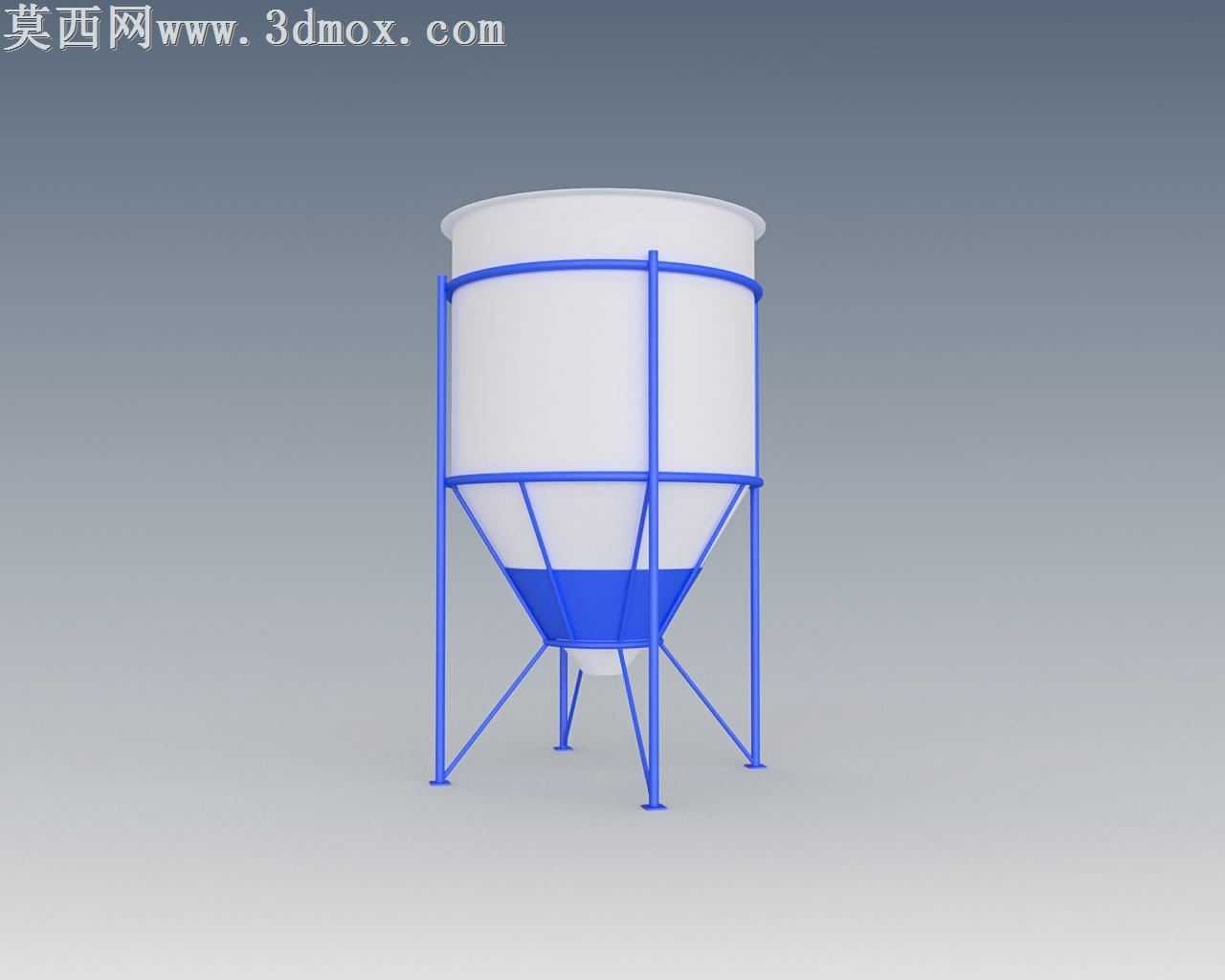

本模型为5000L容积的立式锥底储罐，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循常压储料容器的结构设计规范，对罐体、支撑框架、底部出料结构进行了1:1等比例还原。罐体主体分为上下两个功能段，上部为等直径直筒储料段，采用等壁厚回转体结构建模，保证内部容积精准达到5000L的设计要求，直筒段上下边缘做了卷边加厚处理，提升罐体口部的结构强度，避免装料后出现边缘形变；下部为锥角优化的锥形出料段，锥面坡度经过物料安息角适配设计，可保障粉状、颗粒状存储物料依靠自重顺利完成出料，无残留积料死角，锥底最下端设置标准出料接口，可对接后续输送管路。外部支撑框架采用型材焊接结构建模，包含上下两道环形抱箍、多根竖向支撑腿以及斜向加强撑杆，环形抱箍与罐体外壁完全贴合，通过绑定约束模拟实际安装中的抱紧固定效果，竖向支撑腿底部设置方形支撑脚垫，增大与安装地面的接触面积，斜向撑杆在支撑腿之间形成稳定三角结构，大幅提升框架整体的抗侧倾、抗载荷能力，可满载状态下的结构稳定性。材质渲染阶段，罐体主体赋予哑光乳白色工程塑料材质，模拟PP或PE塑料储罐的真实质感，调整材质粗糙度参数还原塑料表面的微哑光效果，避免过度反光；支撑框架赋予亮蓝色金属喷塑材质，还原工业仓储设备常用的蓝色防护涂层质感，调整金属度与光泽度参数，表现出喷塑层的细腻金属光泽与轻微反光特性；场景搭建采用浅灰色渐变背景，添加柔和的环境漫反射光与主方向光，调整阴影柔和度，让罐体与支撑框架的结构轮廓清晰呈现，各部件衔接处的细节清晰可见，整体渲染效果真实还原工业储罐的实际外观。设计过程中重点考量了储罐的实用性与结构合理性，直筒段与锥段的衔接处做了圆弧过渡处理，避免应力集中，支撑框架的受力点均匀分布在罐体直筒段下部与锥段上部，将满载物料的载荷均匀传递到各支撑腿，避免罐体局部受力过大出现破损，整体结构简洁规整，无多余冗余设计，可直接用于仓储方案展示、设备布局规划、结构受力模拟等场景。
