本田车标冲孔冲压成型模具结构设计

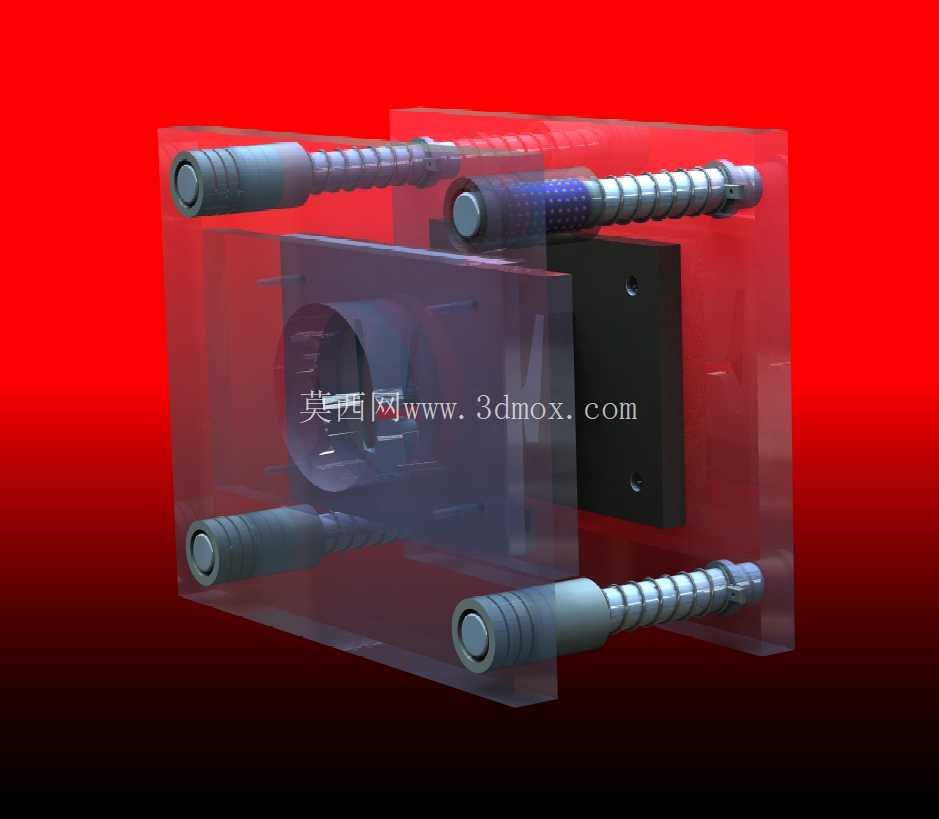

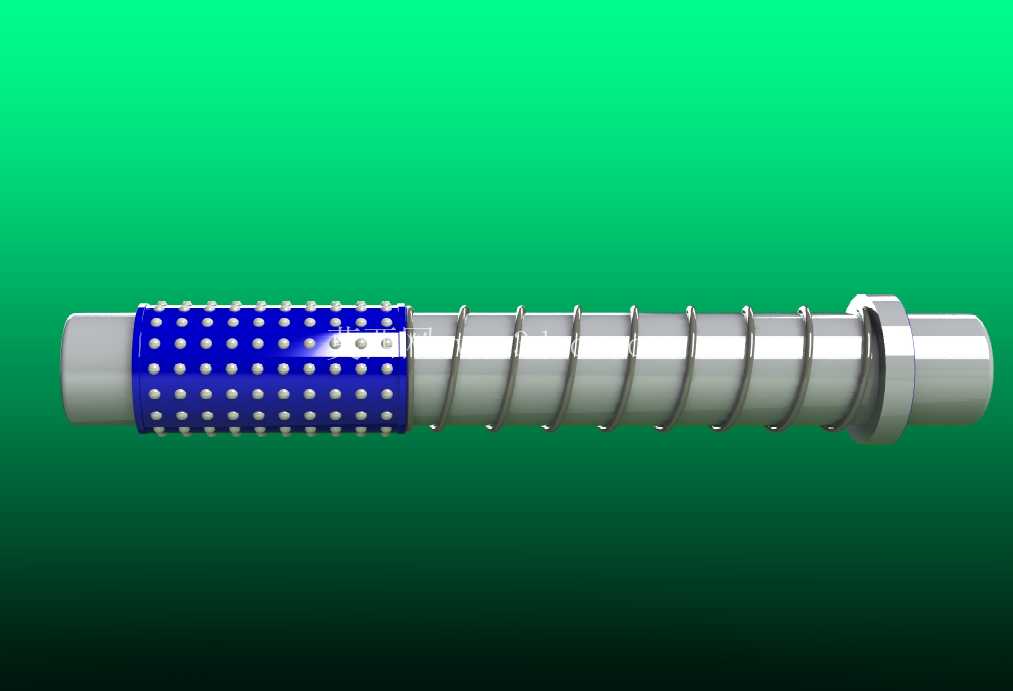

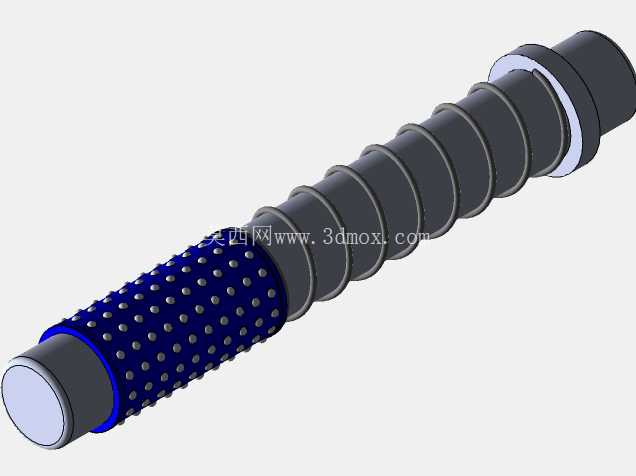

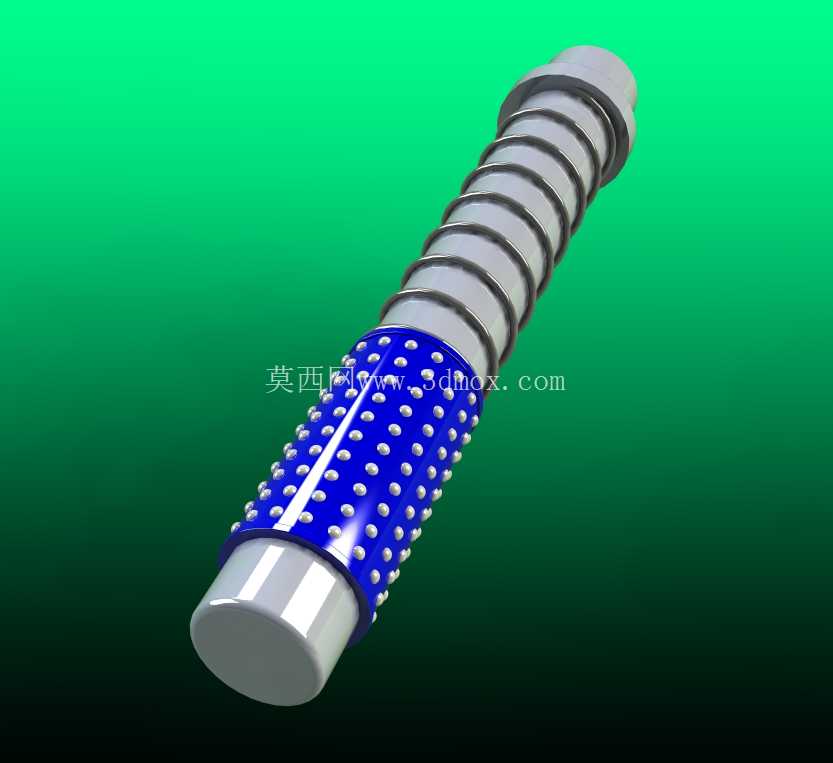

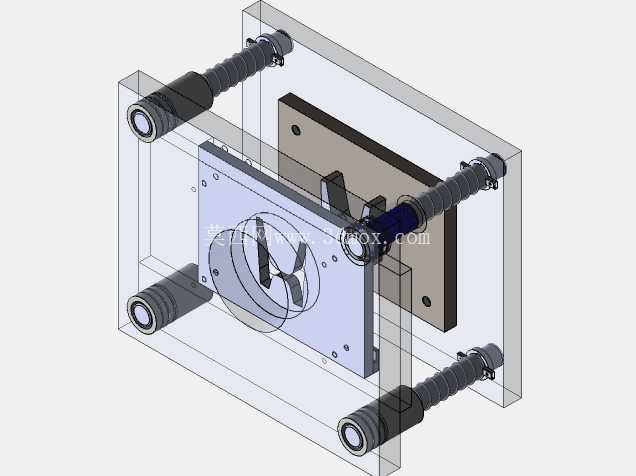

这套冲压成型工装主要面向汽车标识类零件的小批量冲孔成型工序，适配常规开式可倾压力机的安装接口，可直接固定在标准工作台面完成上下模合模动作，无需额外改造设备装夹位。整套模具采用导柱导套配合的滑动导向结构，四根对称布置的导柱搭配独立自润滑轴承套，合模过程中可保证上下模仁的同轴度误差控制在0.02mm以内，避免冲裁过程中出现啃模、毛刺超差的问题，导柱表面做了高频淬火处理，硬度达到HRC58-62，长期往复运行下的磨损量可控制在微米级，能满足万次以上的冲裁寿命要求。

从实际应用场景来看，这类带品牌标识的冲孔件多用于汽车外饰覆盖件的标识预装工序，冲裁完成的带H形标识孔的坯料可直接进入后续的包边、电镀工序，不需要额外做二次修边。设计过程中特意将冲头固定端做了阶梯式防转结构，避免长期冲裁震动下冲头出现周向转动，导致冲出的标识轮廓出现错位，下模仁的漏料孔做了1.5度的斜度扩口，冲裁落下的废料可顺着斜面直接滑入设备下方的废料槽，不会出现堵料导致的模仁崩损问题。

模架整体采用45号钢调质处理，上下模座的平行度在加工时全程用百分表打表校准，保证安装到压力机上之后，模面与滑块运动方向的垂直度符合冲压工艺要求。导套内部加装了防尘密封圈，可阻挡车间环境中的金属碎屑、灰尘进入导向配合面，减少日常维护的频次，每次班前只需要在导柱表面涂抹少量冲压专用润滑脂即可满足运行润滑需求。

考虑到标识类零件的冲裁间隙要求，凸凹模之间的单边间隙取料厚的8%，适配0.8-1.2mm厚度的冷轧钢板冲裁，冲裁断面的光亮带占比可达到料厚的三分之一以上，完全满足外饰件的外观质量要求，不需要后续做打磨抛光处理。模架的安装孔位按照通用160吨压力机的T型槽间距设计，上下模的闭合高度控制在280mm，适配多数常规冲压设备的装模高度调节范围，不需要额外加装垫板即可完成装夹。

上下模之间加装了独立的限位柱，合模到最终位置时限位柱刚性接触，避免压力机下行过深导致冲头崩断，同时也能方便模具存放时保持合模状态，防止导柱长期外露出现磕碰损伤。卸料板采用弹性卸料结构，内置矩形截面的矩形弹簧，冲裁完成后可及时将箍在冲头上的板料卸下，避免板料随冲头上行出现变形，弹簧的预压量在装配时已经调整到位，卸料力均匀分布在整个冲裁轮廓周围，不会出现板料局部翘曲的问题。

整套结构没有采用复杂的气动或液压辅助组件，纯机械结构即可完成全部冲裁动作，对车间的气源、液压配套没有额外要求，适合中小型冲压车间的生产线快速换模使用，换模时只需要固定上下模座、调整好闭合高度即可试模生产，对调模工人的技术要求较低，普通冲压操作工即可完成换模操作。冲头部分采用快换式结构，当冲头出现磨损崩刃时，不需要拆卸整个模架，只需要松开冲头固定端的紧定螺钉即可更换备用冲头，单次更换时间不超过10分钟，可有效减少设备停机等待时间，提升小批量零件生产的排产灵活性。
