BMX小轮车把立连接结构设计

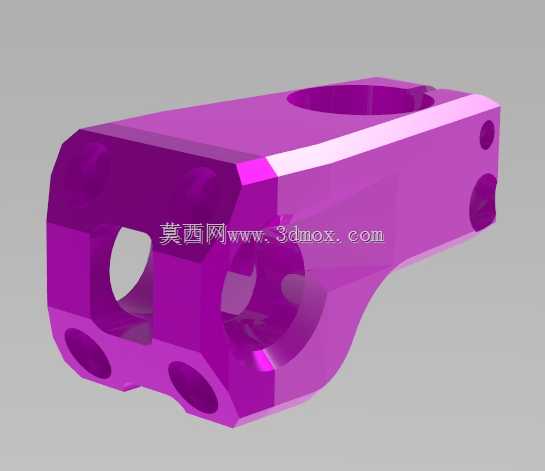

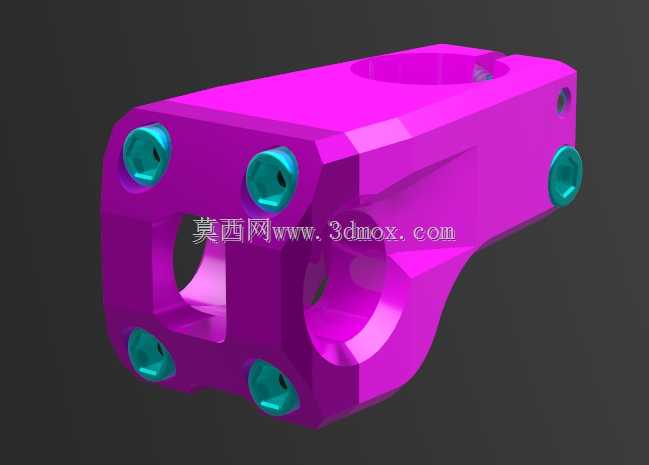

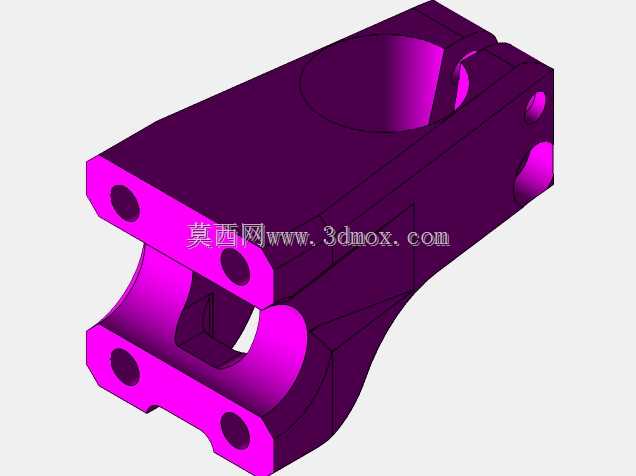

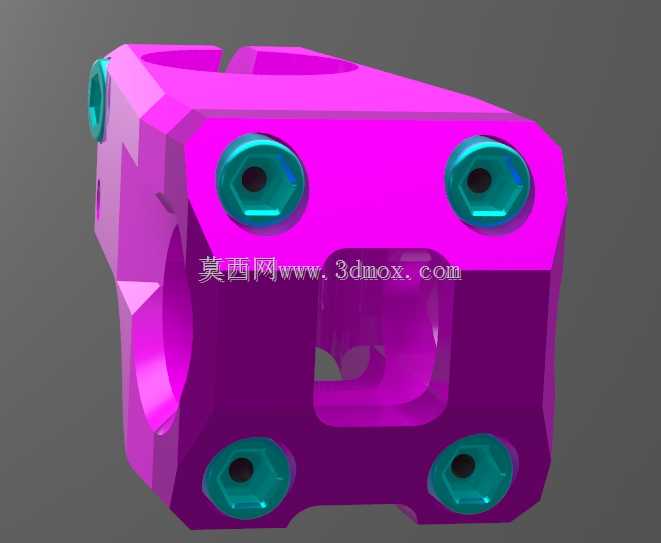

这款零件是小轮车装配体系中承担车把与前叉舵管刚性连接的核心受力构件，日常骑行、特技动作过程中，车手施加在车把上的转向力、抬升冲击力、侧向扭转力都会全部传递到这个构件上，因此设计阶段首先要保障的就是结构刚性与连接可靠性，避免受力过程中出现形变松脱的风险。从结构布局来看，零件主体采用一体化块状构型，一端设置四螺栓压紧结构，通过四个对称分布的锁紧螺栓对夹装区域施加均匀的压紧力，抱紧前叉舵管的外圆面，这种四螺栓的布局相比传统双螺栓把立，能在同等螺栓锁紧力矩下获得更大的抱紧摩擦力，同时降低单个螺栓的受力负荷，减少特技动作中螺栓过载滑牙的概率。夹装舵管的内孔做了公差适配设计，预留了装配压缩余量，当螺栓逐步锁紧时，夹壁产生的微形变可以均匀贴合在舵管外壁，不会出现局部应力集中导致的舵管压痕或者夹壁开裂问题。零件另一端为车把夹装结构，采用单螺栓侧锁的构型，匹配标准口径的小轮车车把，夹孔的轴线与舵管安装孔的轴线保持固定的夹角与偏移量，这个参数是结合小轮车的骑行姿态设定的，能让车手在站立做特技动作时获得更合适的车把前后位置与抬升角度，减少手腕的受力负荷。零件的外形做了多处倒角与去应力处理，所有棱边都设置了工艺圆角，避免应力集中点在反复冲击载荷下出现疲劳裂纹，同时外轮廓的切削造型也能在不降低结构强度的前提下去除多余的材料重量，降低整车的车头重量，提升操控的灵活度。安装边界方面，舵管夹装孔适配行业通用的小轮车前叉舵管口径，车把夹装孔匹配标准小轮车车把外径，四个锁紧螺栓的孔位间距符合通用把立的安装尺寸规范，可以直接替换同规格的市售把立产品，不需要对车架前叉或者车把做额外的改装加工。零件上预留的小型侧孔是用于走线或者安装限位结构的，可以适配不同刹车走线布局的小轮车装配需求，避免走线干涉车把的左右转向。实际使用场景中，不管是街式特技动作的反复冲击，还是日常代步骑行的持续转向受力，这个构件的结构强度都能满足使用要求，夹装面的平整度设计也能避免长期使用后出现车把转动、舵管打滑的问题，锁紧螺栓的沉孔设计可以让螺栓头完全沉入零件本体，不会出现凸起剐蹭车手衣物或者肢体的情况，提升骑行过程中的安全性。
