抽屉低轮廓线性导向支撑锁紧结构

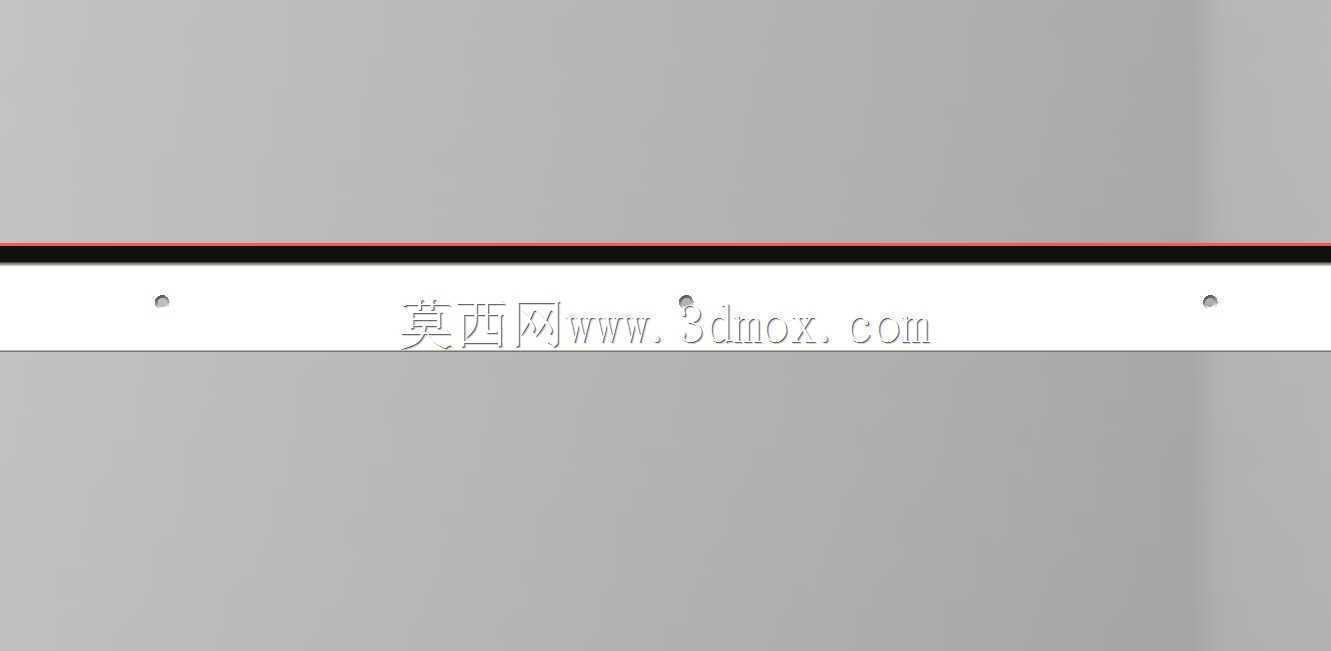

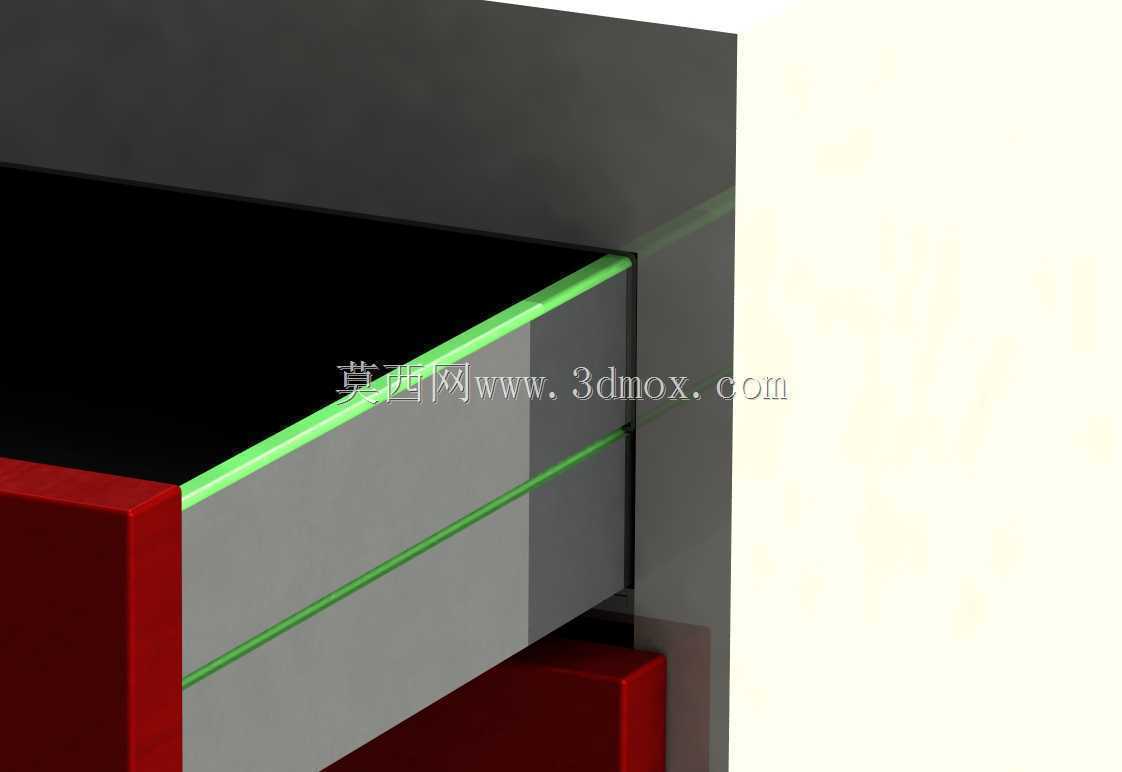

　　该结构多用于狭小安装空间内的抽拉式功能单元配套，常见于工业控制柜内置模块、小型设备内嵌功能仓、精密检测仪器抽拉组件等场景，核心作用是为抽拉部件提供平稳顺畅的直线运动导向，同时兼顾抽拉到位后的位置锁定与结构支撑，避免抽拉部件在设备运行过程中出现窜动、移位或脱出问题。整套导向支撑系统采用低轮廓线性导轨作为运动核心，相比常规同负载等级的导轨组件，整体安装高度更低，能够充分适配壳体内腔的有限竖向空间，不会过多挤占功能仓内部的有效使用容积，导轨安装位置统一设定在抽屉顶部1英寸处，该位置经过受力验证，能够平衡抽拉过程中的受力分布，避免抽屉满载状态下出现前倾卡滞、运行卡顿的问题。结构配套的金属盖板采用退火不锈钢材质制作，折边位置预留0.

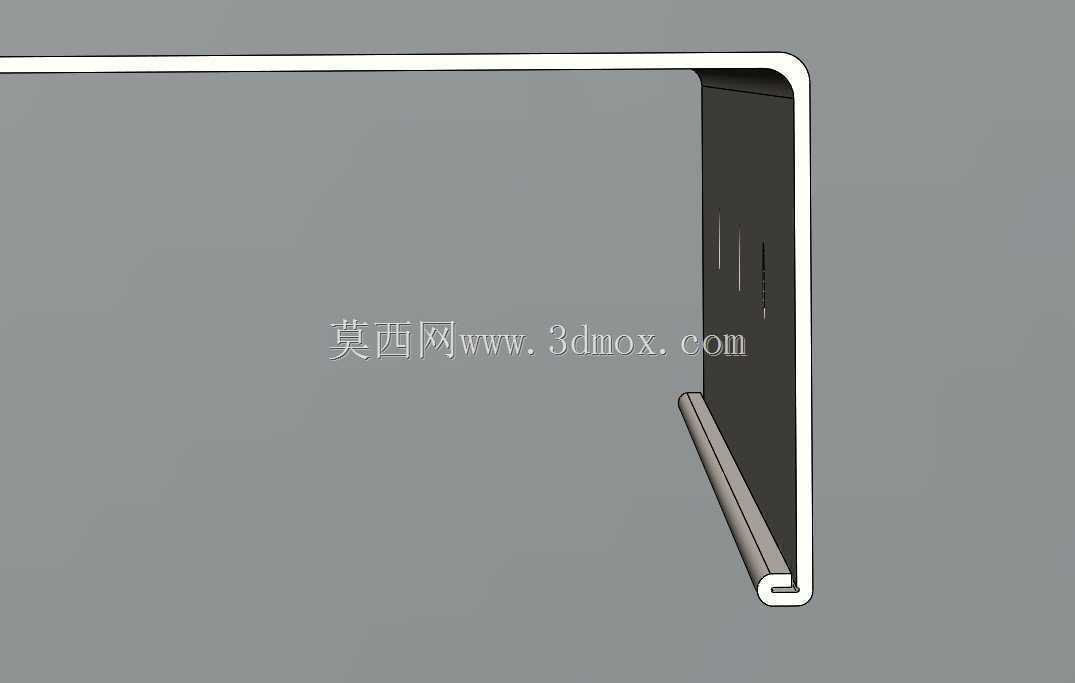

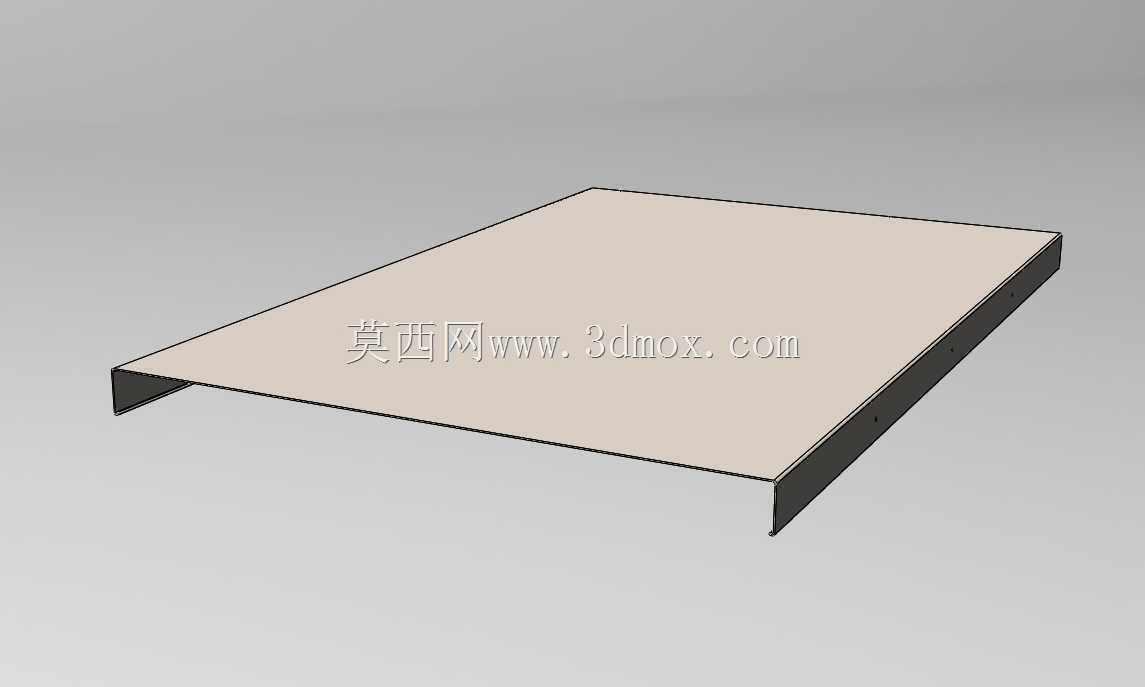

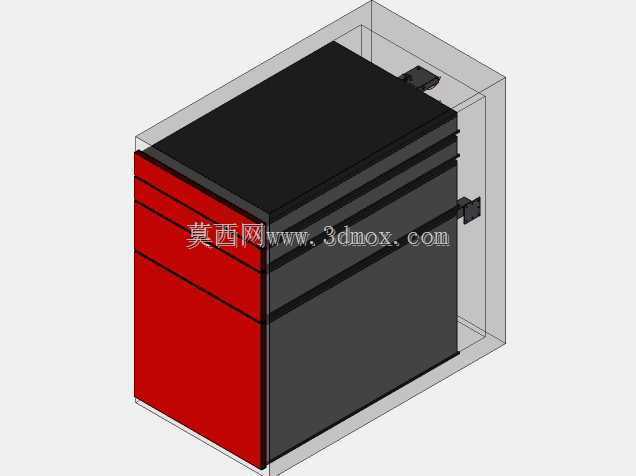

　　05mm半径的弯曲圆角，与金属板内部的弯曲半径完全匹配，既能够通过折边结构提升整体刚性，为抽屉顶部提供稳定的支撑限位，也能避免锐边对安装人员、内部线缆造成划伤，盖板通过6×m2规格的螺钉完成与抽屉主体的固定，连接点位分布经过受力校核，不会在长期抽拉使用后出现连接松动、盖板变形的问题。抽屉主体可根据实际使用场景选用聚丙烯、铝合金或不锈钢材质加工，侧壁加工时预留圆角与摆向导向的配合余量，能够降低加工难度，控制整体制造成本。新旧方案迭代过程中，可先按照现有尺寸制作模板框架，将单个结构单元逐一安装到安全壳体内，拆除旧有抽屉及五金件后，可直接将新结构固定在原有设计的后墙位置，无需对壳体原有安装点位做大规模改动，降低改造成本。

　　结构配套的24V DC电源锁设置在抽屉后侧位置，搭配专门的门锁组件，能够适配现有安全壳装置的安装空间，锁止机构布局经过多轮验证，锁定状态下能够可靠限制抽屉位置，解锁时抽拉阻力均匀无卡滞，完全符合狭小空间内的安装使用限制条件。
