本田车标冲孔成型冲压工装结构

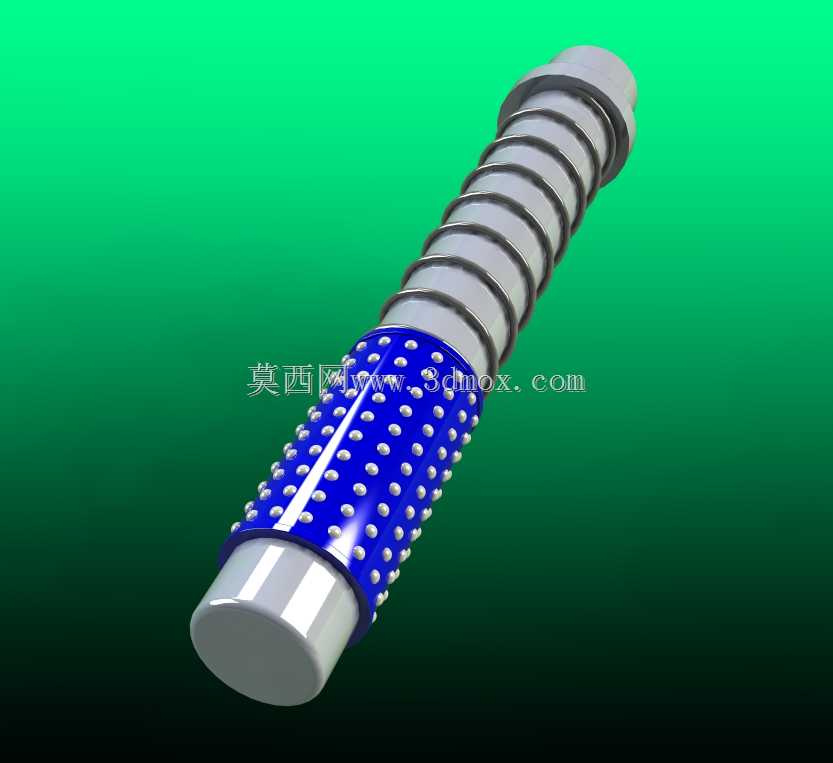

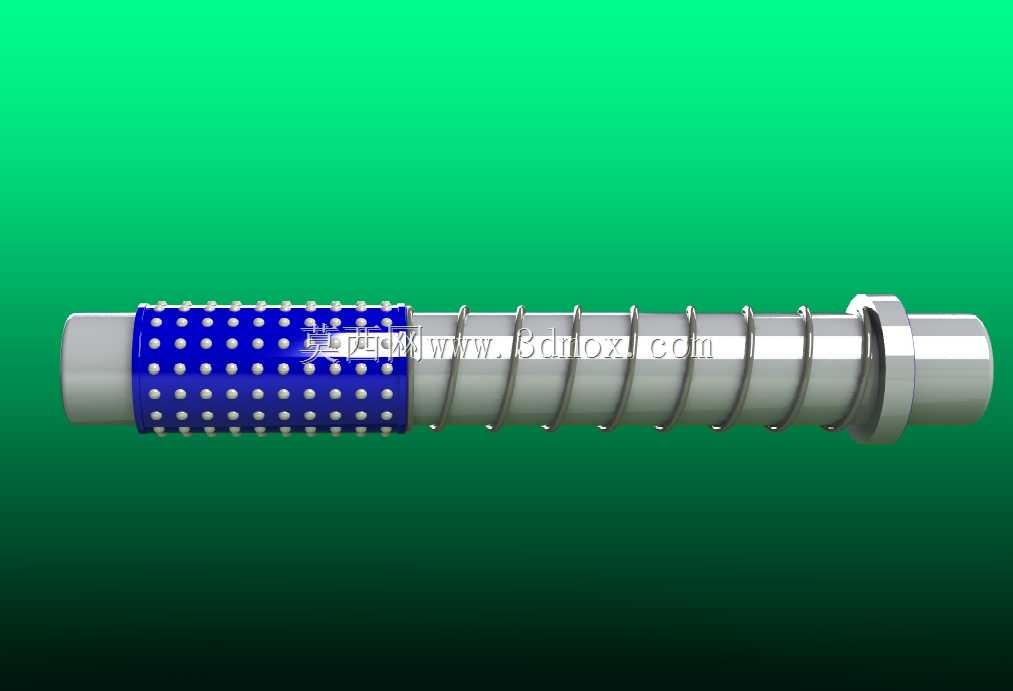

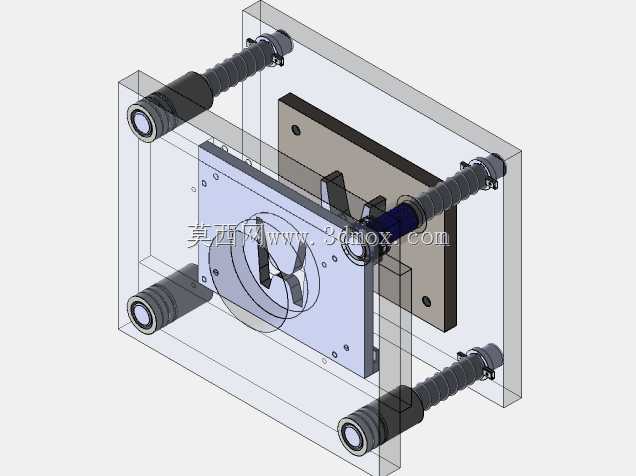

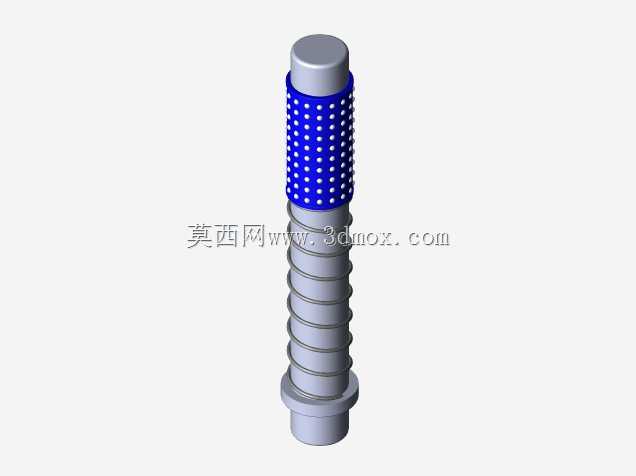

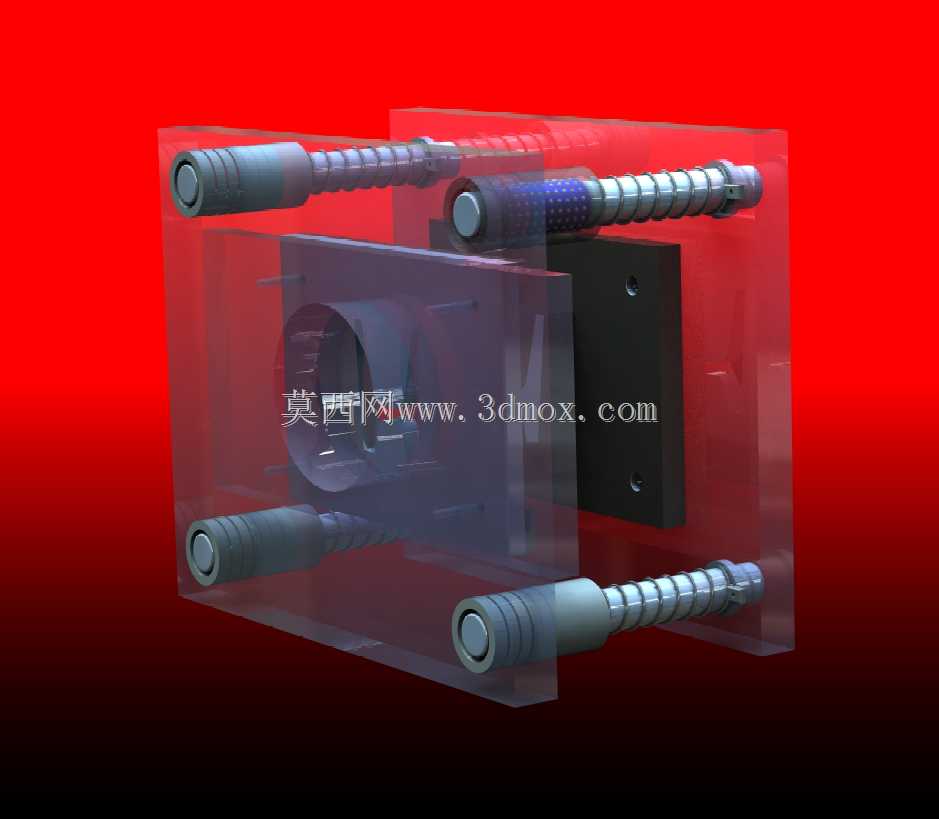

这套冲压工装主要应用于汽车外饰标识件的批量冲制成型工序，适配常规开式机械压力机的安装接口，可直接固定在公称压力63吨及以上规格的通用冲床工作台面，无需额外改造设备基座。整套工装采用后侧导柱模架结构，四根对称布置的导柱配合自润滑导套实现上下模的精准导向，合模过程中导柱先进入导套完成定位，抵消冲裁过程中产生的侧向力，保证凸凹模的配合间隙均匀控制在0.08-0.12mm区间，避免冲切毛刺超标或者啃模损伤刃口。

工装的核心成型工位针对本田H型标识的轮廓特征设计，凸模采用整体镶块结构，刃口部分做了二次硬化处理，刃口垂直度公差控制在0.02mm以内，凹模对应位置设计了1.2mm的落料斜度，冲切完成的成品标识可顺着斜度滑入下方的接料槽，不需要人工手动取件，减少连续作业过程中的安全隐患。上下模座采用45号钢调质处理，厚度分别为45mm和50mm，安装孔位按照通用冲床的T型槽间距设计，中心距偏差不超过0.1mm，现场安装时只需要对齐压板槽位即可完成固定，不需要反复调整同轴度。

设计过程中优先考虑了连续作业的耐用性，导柱端部加装了防尘密封套，避免冲压过程中产生的金属碎屑进入导套配合面磨损导向件，模架内部预留了弹性卸料板的安装空间，卸料弹簧采用矩形截面强力弹簧，卸料力按照冲裁力的15%配置，保证冲切完成后板料能顺利从凸模上脱离，不会出现带料上行的情况。整套工装的闭合高度控制在280mm，适配多数通用冲床的闭合高度调节范围，最大开模行程下上下模的刃口错开距离达到40mm，足够操作人员放置0.8-1.5mm厚度的冷轧钢板或者铝合金板料，板料定位采用双侧挡料销结构，定位误差控制在0.15mm以内，连续冲压时不需要反复调整板料位置，单工位冲次可达到每分钟45次，能满足中小批量标识件的生产需求。

从结构维护角度看，所有易损的刃口镶块都采用螺钉加销钉的固定方式，不需要拆卸整个模架即可单独更换磨损的凸凹模镶件，日常维护只需要定期给导柱加注润滑脂、检查弹簧预紧力即可，不需要复杂的调试流程。模架的受力点做了加强筋处理，长期承受冲裁交变载荷也不会出现模座变形的问题，导向组件的配合间隙控制在0.03mm以内，连续冲压10万次以内导向精度不会出现明显衰减，能稳定保证冲制出来的车标轮廓清晰、边缘无塌角，尺寸精度满足汽车外饰件的装配公差要求。
